高速かつ高精度なT1マッピングで実現するSPION生体内分布評価の革新：PETALUTE法の詳細

10月 3, 2026 · 論文解説

🎧 この記事を音声で聴く（AI生成Podcast）

解説対象論文: Fast and robust T1 mapping based on a 3D dual‐echo UTE sequence (PETALUTE) for superparamagnetic iron oxide nanoparticle (SPION) biodistribution assessment
Medical Physics｜被引用数: 0（2026年10月3日時点）

どうも、Beyond the Pixelです。今回は、医療画像診断の新たな地平を切り開く可能性を秘めた研究をご紹介します。超常磁性酸化鉄ナノ粒子（SPIONs）は、診断と治療を同時に行う「セラノスティック」の薬剤として注目されています。これらのナノ粒子の生体内での分布を正確に評価することは、効果的な治療計画には不可欠です。しかし、従来のMRI手法では、信号の乱れやスキャン時間の長さといった課題がありました。本研究では、この課題を克服するため、「PETALUTE」という新しい3Dデュアルエコー超短エコー時間（UTE）MRIシーケンスを用いた、高速で信頼性の高いT1マッピングプロトコルが開発されました。このプロトコルは、フェルモキシトール（SPIONの一種）の分布をより正確に評価することを目指しています。

研究サマリー（FINER & PICO）

Feasible実施可能性	PETALUTEは従来のMRI課題を克服し、短時間でSPION分布を高解像度で評価可能である。
Ethical倫理面	マウスを用いた動物実験はARRIVEガイドラインに準拠し、地域の倫理規定と承認の下で実施された。
Interesting面白さ	超短エコー時間とロゼットk空間軌跡を組み合わせ、SPION評価の精度と速度を向上させる新規技術である。
Novel新規性	3DデュアルエコーUTEシーケンスと可変フリップ角法を組み合わせたT1マッピングは、SPION評価において新規性が高い。
Relevant切実さ	SPIONsのセラノスティック応用に不可欠な生体内分布の正確なモニタリングを可能にし、個別化治療の発展に貢献する。
Measurable測定可能性	R1値とフェルモキシトール濃度の間に有意な線形相関がファントムで示され、定量性が確認された。
Modifiable派生・改善	PETALUTEプロトコルは撮像パラメータ調整により空間分解能や撮像速度を変更可能であり、B1+補正も組み込まれている。
Structured文章構造	研究はファントム実験とマウス生体内実験の二段階で構成され、方法論と結果が体系的に示されている。
PICO / PECO対象・介入・比較・結果	対象(P): フェルモキシトール投与マウスの腫瘍とファントム。介入(I): PETALUTE T1マッピング。比較(C): 従来のRARE-VTR T1マッピング。結果(O): PETALUTEはSPION分布を高速・高精度に評価し、ポジティブコントラストと広い濃度範囲での安定性を提供した。

SPIONsの可能性と従来のMRIにおける限界

超常磁性酸化鉄ナノ粒子（SPIONs）は、磁気共鳴画像法（MRI）で可視化できるセラノスティック薬剤として大きな期待が寄せられています。これらは、T1強調MRIでは明るく、T2/T2強調MRIでは暗く造影される特性を持ちます。SPIONsの分布を定量的に評価するT1マッピングは、長期的な研究や異なる対象者間の比較に適したバイオマーカーを提供しますが、既存のT1マッピング手法にはいくつかの課題がありました。例えば、エコー時間（TE）が長いため、SPIONが豊富に存在する領域ではT2緩和による信号損失が生じ、T1値の正確な算出が困難でした。また、長いスキャン時間は、対象者の動きによるアーチファクトのリスクを高め、臨床応用を妨げる要因となっていました。このような課題を克服し、より正確で迅速なSPION生体内分布評価を実現するための新しいアプローチが求められていました。

超短エコー時間（UTE）とロゼット状k空間軌跡を組み合わせたPETALUTE

これらの課題に対処するため、本研究では「PETALUTE」という新しい3Dデュアルエコー超短エコー時間（UTE）MRIシーケンスに基づくT1マッピングプロトコルが開発されました。PETALUTEは、その名の通り「花びら状のロゼットk空間軌跡」を採用しており、これにより効率的なボリュームサンプリングとデュアルエコー取得を両立させています。このユニークなサンプリングパスは、k空間の中心を繰り返し通過しつつ、周辺領域を多方向にカバーします。

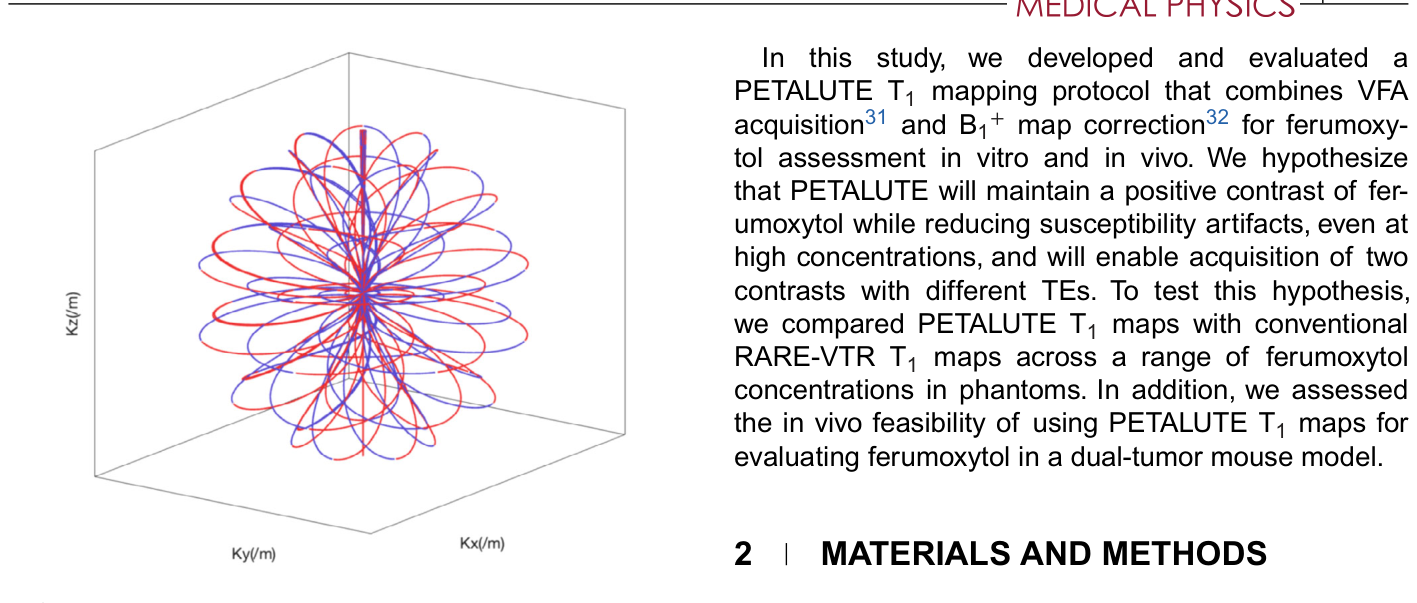

**Figure 1.** FIGURE 1 3D rosette k-space trajectory used in PETALUTE. The sampling path traces petal-like loops in k-space, repeatedly passing through the center while covering peripheral regions in multiple directions. Blue and red curves indicate the ﬁrst and second echoes, respectively.解説: PETALUTEシーケンスで使用される3Dロゼットk空間軌跡を示しています。この軌跡は花びらのようなループを描き、k空間の中心を繰り返し通過しながら周辺領域を多方向にサンプリングします。青と赤の曲線はそれぞれ最初のechoと2番目のechoを示しています。

PETALUTEの大きな利点は、超短エコー時間（UTE）を用いることで、SPIONによってT2*緩和が極めて速く進行する領域からも信号を捕捉し、ポジティブコントラストを得られる点です。また、可変フリップ角（VFA）法とB1+マップ補正を組み合わせることで、高速かつ正確なT1マッピングが可能になります。PETALUTEによるT1マッピングのワークフローは、まず2つの異なるフリップ角（4度と20度）で取得されたPETALUTEの初回エコー信号から見かけのT1マップが生成され、その後、B1+マップによる補正が適用されて最終的なT1マップが算出されます。

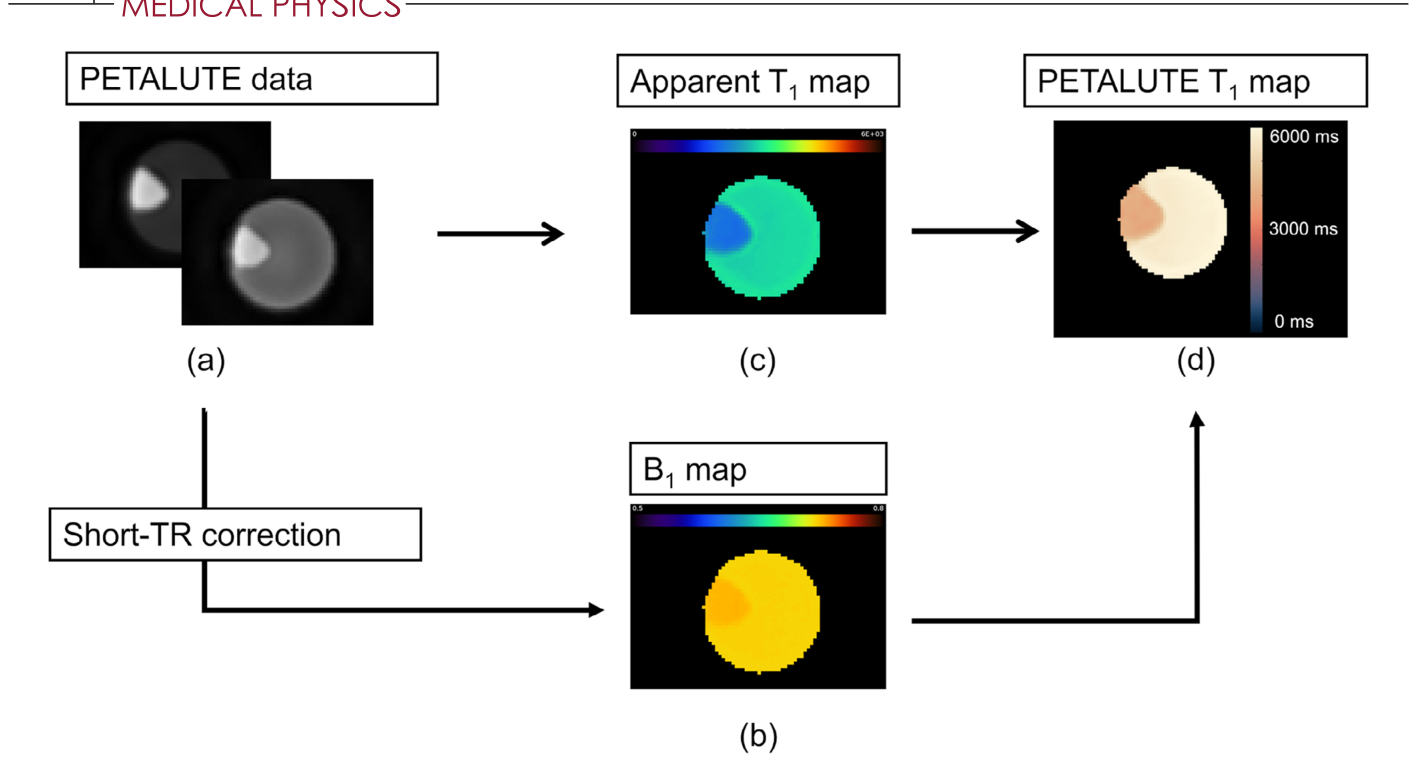

**Figure 2.** FIGURE 2 PETALUTE T1 mapping workﬂow. (a) PETALUTE image reconstructed using nonuniform fast Fourier transform method. (b) B1+ map generated by the variable ﬂip angle method with short-TR correction and smoothed using a Gaussian ﬁlter with σ = 3; color bar range from 0.5 to 0.8. (c) Apparent T1 map generated using the two ﬂip-angle PETALUTE images; color bar range from 0 to 6000 ms. (d) PETALUTE T1 map derived from the apparent T1 map corrected using the B1+ map; color bar range from 0 to 6000 ms.解説: PETALUTEによるT1マッピングのワークフローを示します。(a) PETALUTE画像は非一様高速フーリエ変換法で再構成されます。(b) 短いTR補正を用いた可変フリップ角法でB1+マップが生成されます。(c) 2つのフリップ角PETALUTE画像から見かけのT1マップが生成され、(d) B1+マップで補正されて最終的なPETALUTE T1マップが生成されます。

従来のT1マッピング手法であるRARE-VTR（rapid acquisition with relaxation enhancement and variable repetition time）と比較して、PETALUTEは空間分解能、撮像時間、エコー時間において顕著な違いがあります。

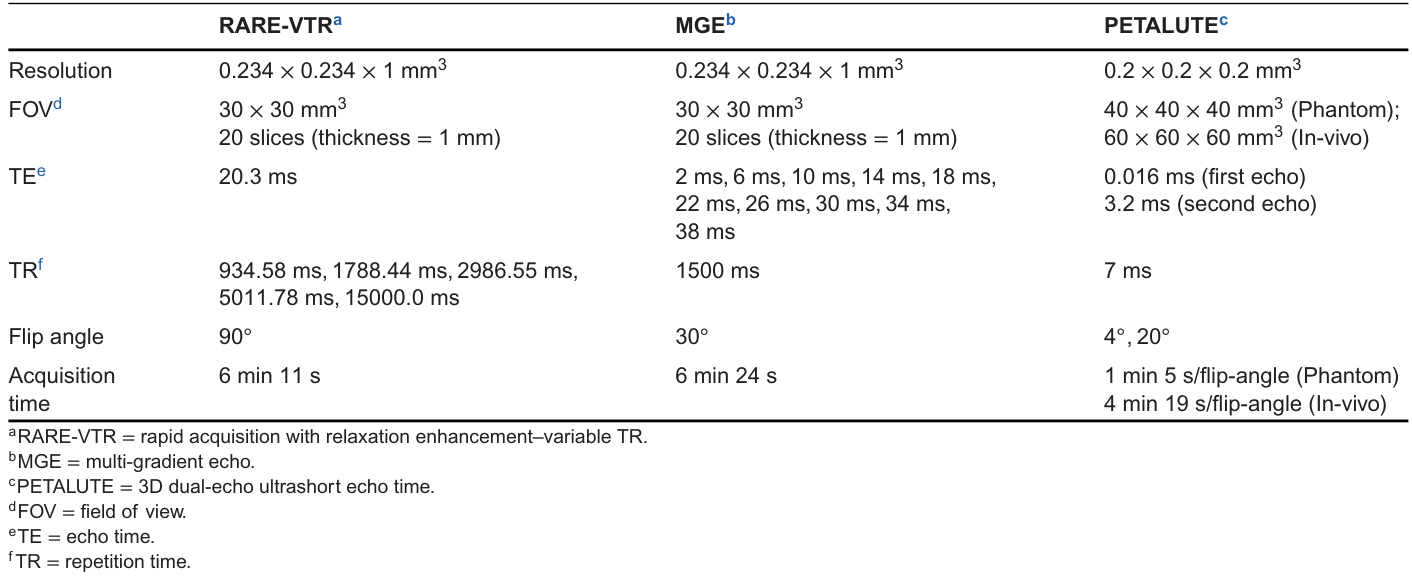

**Table 1.** TABLE 1 Image protocol parameters for RARE-VTR, MGE, and PETALUTE sequences used in phantom and in vivo acquisitions.解説: ファントムおよび生体内撮像に使用されたRARE-VTR、MGE、PETALUTEシーケンスの画像プロトコルパラメータの比較です。分解能、視野（FOV）、エコー時間（TE）、繰り返し時間（TR）、フリップ角、および撮像時間が各シーケンスで示されています。PETALUTEは0.2×0.2×0.2mm3のアイソトロピック分解能を持ち、ファントムで1分5秒/フリップ角、生体内で4分19秒/フリップ角の短い撮像時間を実現しています。

特にPETALUTEはアイソトロピックな高分解能画像を短時間で取得できるのが特徴です。

広範なSPION濃度での信頼性：PETALUTEのファントム研究結果

PETALUTEの性能を評価するため、まず0～5000 µg/mLのフェルモキシトールを含む寒天ファントムを用いた実験が行われました。従来のRARE-VTRシーケンスでは、全ての濃度で信号損失や低信号域が観察されたのに対し、PETALUTEは全ての濃度でフェルモキシトールに起因するポジティブコントラストを維持しました。

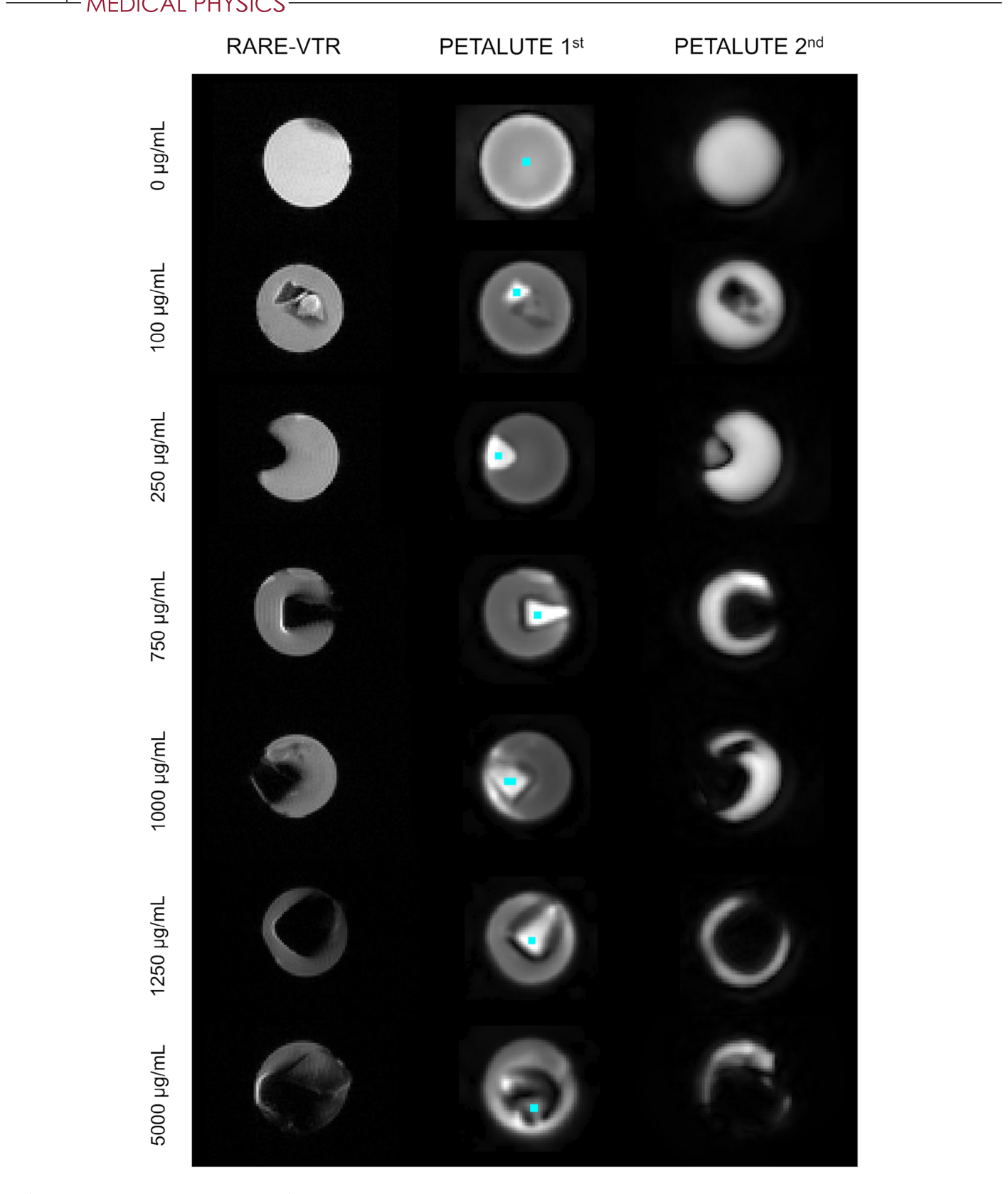

**Figure 3.** FIGURE 3 Reconstructed images of phantoms using RARE-VTR and PETALUTE. Phantoms containing various concentrations of ferumoxytol (0 – 5000 ppm) appear as bright regions in PETALUTE ﬁrst echo (ﬂip angle = 4◦) and dark regions in PETALUTE second echo (ﬂip angle = 4◦) and RARE-VTR images (TR = 934.58 ms). The ROI is outlined in blue.解説: RARE-VTRとPETALUTEを用いて再構成されたファントム画像です。様々な濃度のフェルモキシトール（0～5000 µg/mL）を含むファントムは、PETALUTEの初回エコー（フリップ角=4°）では明るい領域として、PETALUTEの2番目のエコー（フリップ角=4°）とRARE-VTR画像（TR=934.58ms）では暗い領域として現れています。青い枠線はROIを示します。

この研究では、R1値（T1の逆数）とフェルモキシトール濃度との関係も評価されました。PETALUTEを用いた場合、R1値とフェルモキシトール濃度との間に有意な直線相関（R = 0.975、p < 0.01）が確認されました。一方、RARE-VTRでは有意な相関は認められませんでした（R = 0.672、p = 0.144）。

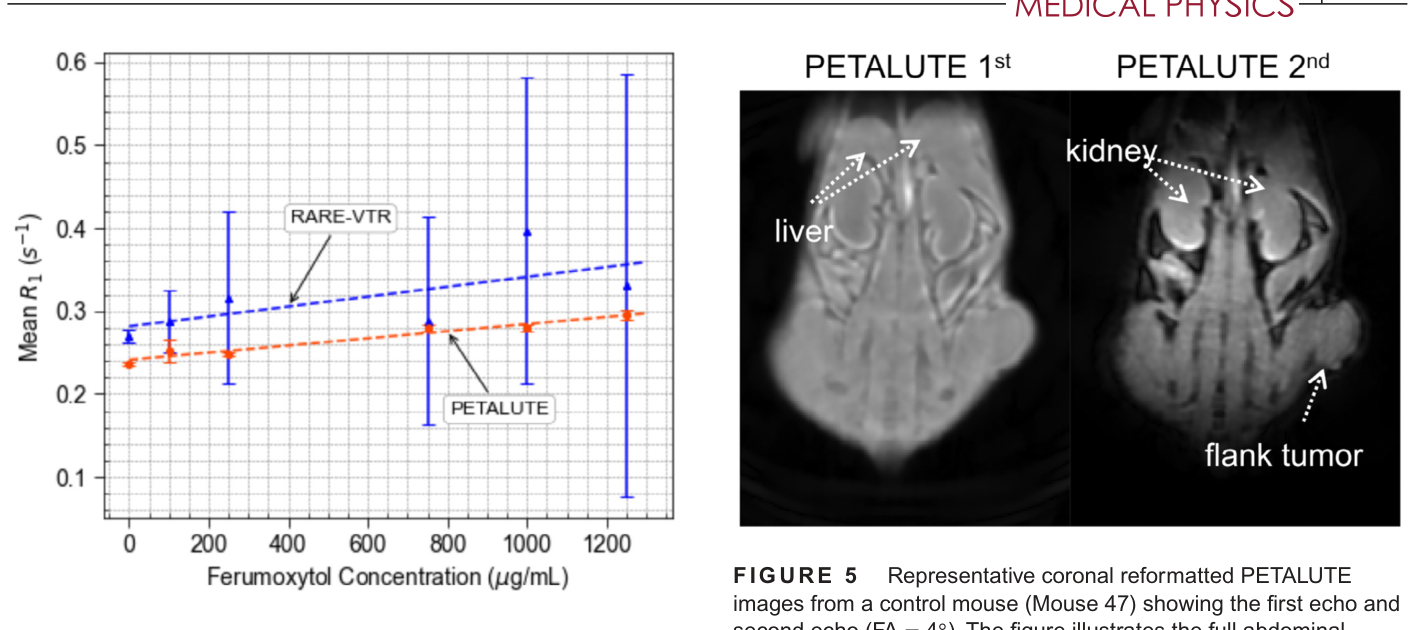

**Figure 4.** FIGURE 4 Linear regression of mean R1 versus ferumoxytol concentration for PETALUTE (circles) and RARE-VTR (triangles). Error bars represent the standard deviation within each ROI. The R values were 0.975 for PETALUTE and 0.672 for RARE-VTR.解説: PETALUTE（丸印）とRARE-VTR（三角印）における平均R1値とフェルモキシトール濃度の線形回帰を示します。誤差バーは各ROI内の標準偏差を表しています。R値はPETALUTEで0.975、RARE-VTRで0.672でした。

また、PETALUTEによるR1値の標準偏差は、RARE-VTRと比較して全濃度範囲で低く、これはPETALUTEが高いフェルモキシトール濃度においてもT2*緩和による信号損失に対する感受性が低いことを示唆しています。これにより、PETALUTEは従来のRARE-VTRよりも広範な濃度範囲で安定した測定を可能にすることが示されました。

マウスモデルで確認されたSPION分布評価の実現可能性

本研究では、マウスモデルを用いた生体内検証も行われました。乳腺腫瘍と側腹部腫瘍を持つマウスにフェルモキシトールを静脈内投与し、24時間後に腹部MRIスキャンを実施しました。PETALUTEは、高分解能で非呼吸同期の腹部全体画像をわずか4分19秒で取得することができました。腎臓や肝臓といったRARE-VTRでは視野が限られ不明瞭だった構造も、PETALUTE画像では明瞭に描出されました。

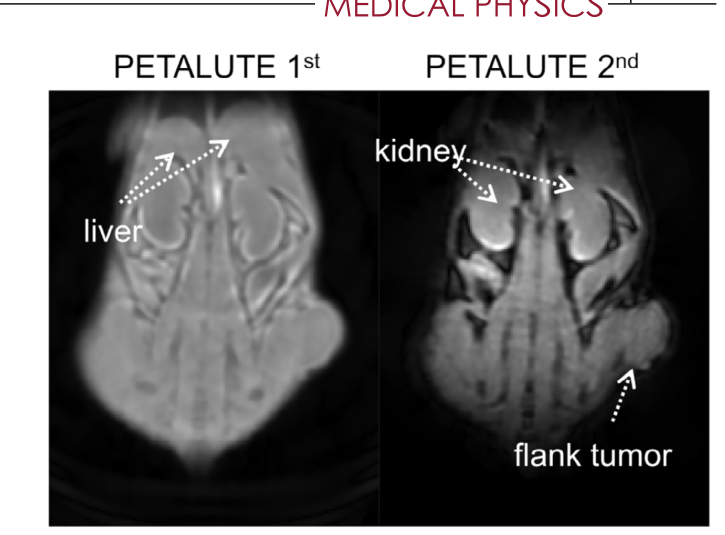

**Figure 5.** FIGURE 5 Representative coronal reformatted PETALUTE images from a control mouse (Mouse 47) showing the ﬁrst echo and second echo (FA = 4◦). The ﬁgure illustrates the full abdominal coverage by the PETALUTE acquisition.解説: コントロールマウス（マウス47）からの代表的なPETALUTE冠状再フォーマット画像で、初回エコーと2番目のエコー（フリップ角=4°）を示しています。この図はPETALUTE撮像による腹部全体のカバー範囲を示しています。肝臓、腎臓、側腹部腫瘍などの構造が識別可能です。

フェルモキシトール投与群のマウスでは、側腹部腫瘍においてT1短縮が観察され、これは鉄の蓄積と一致する結果でした。これは両方のT1マッピング手法（PETALUTEおよびRARE-VTR）で確認されました。

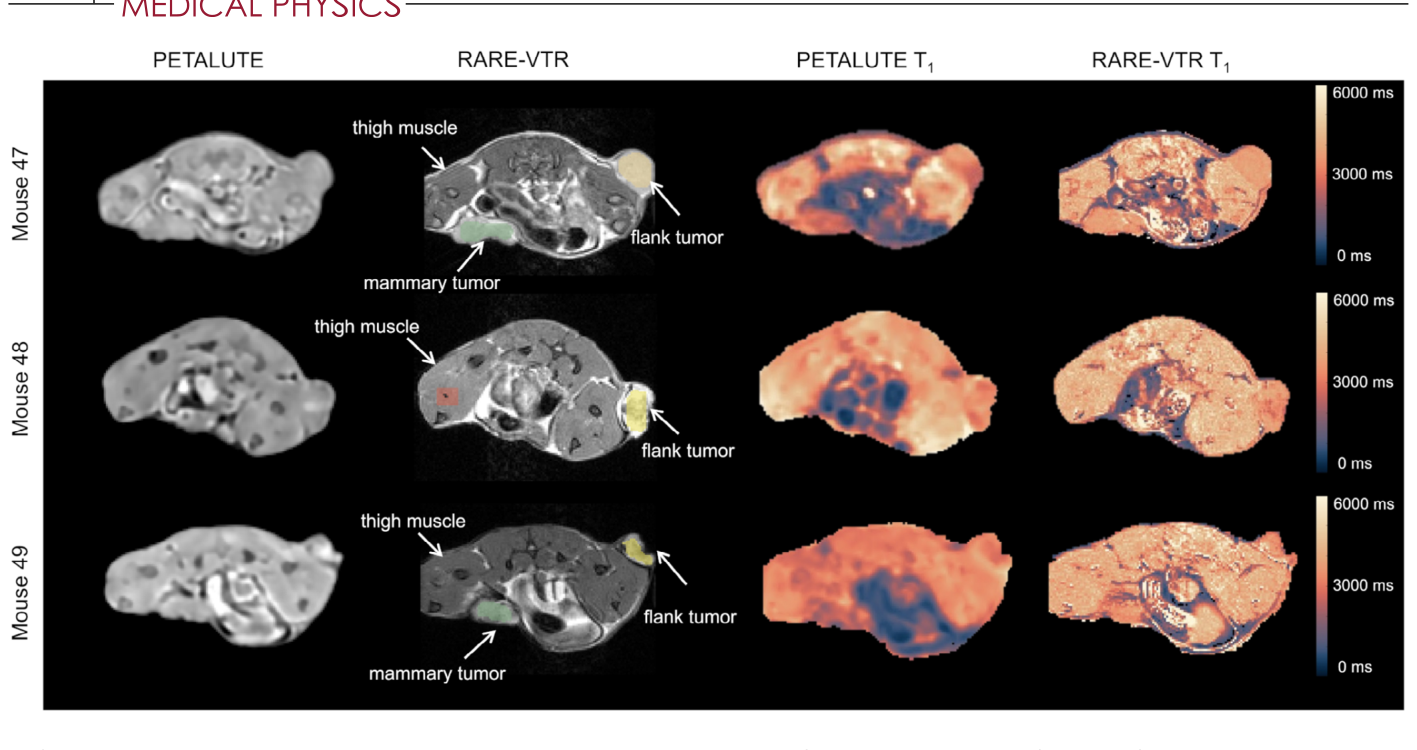

**Figure 6.** FIGURE 6 PETALUTE and RARE-VTR images and corresponding T1 maps from the control mouse (Mouse 47) and the ferumoxytol-injected mice (Mouse 48 and Mouse 49). PETALUTE images are ﬁrst echo acquired with a ﬂip angle of 4◦, while RARE-VTR images are acquired with TR = 934.58 ms. ROIs used for quantitative analysis are overlaid on the RARE-VTR anatomical images: thigh muscle (red), ﬂank tumor (yellow), and mammary tumor (green). The thigh muscle ROI for Mouse 47 and Mouse 49 and the mammary tumor ROI for Mouse 48 were located on different slices and are therefore not shown. Color maps show T1 values in milliseconds, with a scale range of 0–6000 ms.解説: コントロールマウス（マウス47）とフェルモキシトール投与マウス（マウス48、マウス49）からのPETALUTEおよびRARE-VTR画像、および対応するT1マップです。PETALUTE画像はフリップ角4°で取得された初回エコー、RARE-VTR画像はTR=934.58msで取得されました。定量分析に使用されたROIはRARE-VTR解剖学的画像上に重ねて表示されています：太もも筋肉（赤）、側腹部腫瘍（黄）、乳腺腫瘍（緑）。T1値はミリ秒で表示され、スケール範囲は0～6000msです。

興味深いことに、乳腺腫瘍におけるT1値の変化には、両手法で異なる反応が見られました。RARE-VTRでは両方のフェルモキシトール投与マウスで約9%～11%のT1短縮が見られましたが、PETALUTEでは1匹のマウス（FMX-1）でT1値が約42%増加し、もう1匹（FMX-2）では約4%減少するという異なる反応を示しました。このFMX-1におけるT1値の増加は、T1強調画像での低信号域とT2*強調画像での信号持続の組み合わせから、壊死のような組織変化が示唆されました。

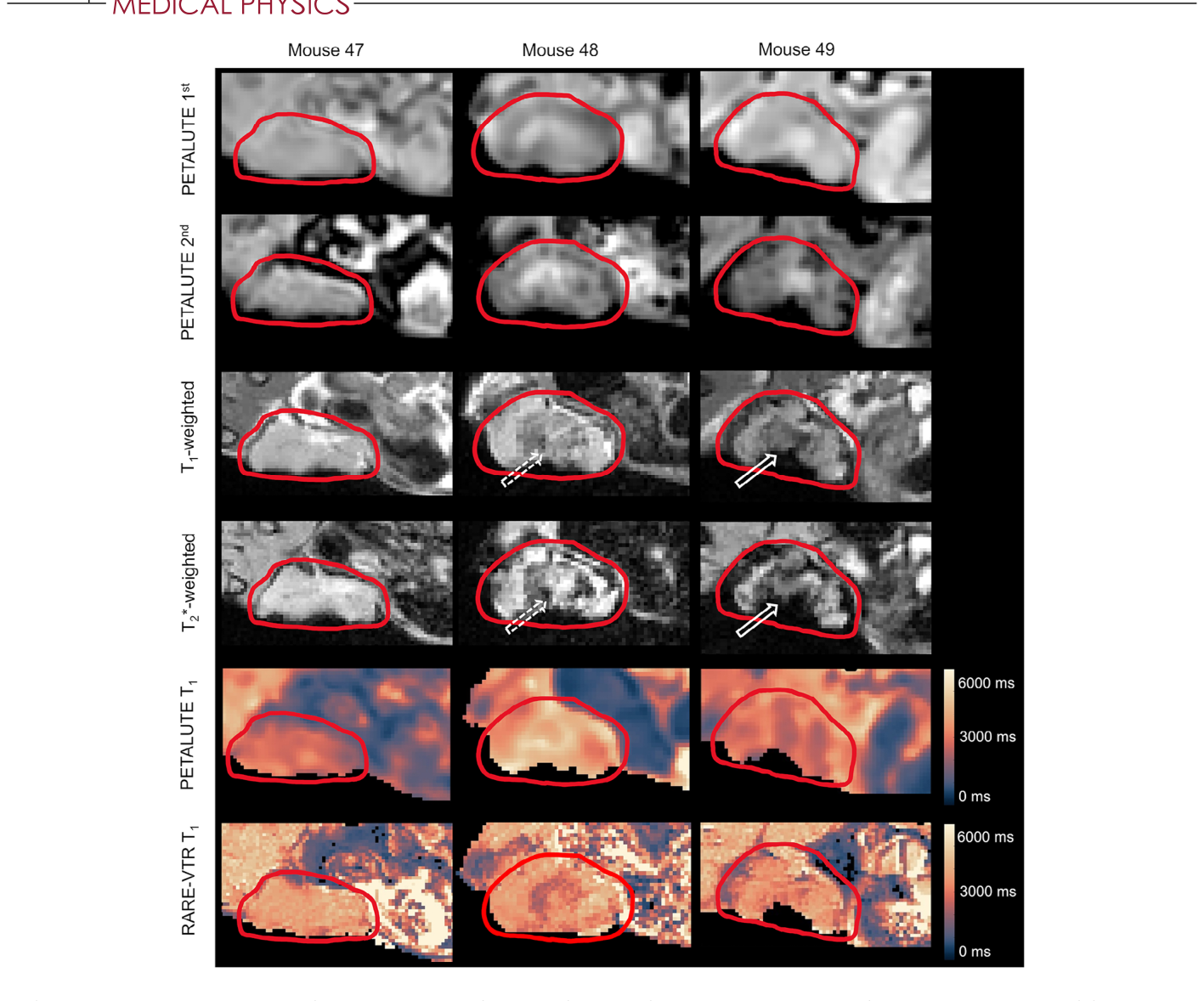

**Figure 7.** FIGURE 7 Multimodal images of the control mouse (Mouse 47) and the ferumoxytol-injected mice (Mouse 48 and Mouse 49) focusing on the mammary tumor. Shown are PETALUTE ﬁrst echo, PETALUTE second echo, T1-weighted (RARE-VTR, TE = 20 ms, TR = 933 ms), T2*-weighted (MGE, TE = 6 ms, TR = 1500 ms), PETALUTE T1 map, and RARE-VTR T1 map images. Mammary tumors are contoured in red. Dashed arrows indicate T1 hypointensity with persistent T2* signal indicated in Mouse 48 while solid arrows indicate T1 hypointensity with T2* signal loss in Mouse 49. Mouse 47 (control) showed uniform intratumor intensity. Color maps display T1 values in milliseconds, with a scale range of 0–6000 ms.解説: コントロールマウス（マウス47）とフェルモキシトール投与マウス（マウス48、マウス49）の乳腺腫瘍に焦点を当てたマルチモーダル画像です。PETALUTE初回エコー、PETALUTE2番目エコー、T1強調画像（RARE-VTR）、T2*強調画像（MGE）、PETALUTE T1マップ、RARE-VTR T1マップが示されています。乳腺腫瘍は赤色で輪郭が描かれています。破線矢印はマウス48における持続的なT2*信号を伴うT1低信号域を示し、実線矢印はマウス49におけるT2*信号損失を伴うT1低信号域を示しています。T1値はミリ秒で表示され、スケール範囲は0～6000msです。

各マウスにおける太もも筋肉、側腹部腫瘍、乳腺腫瘍のT1およびR1値の平均値と標準偏差は、

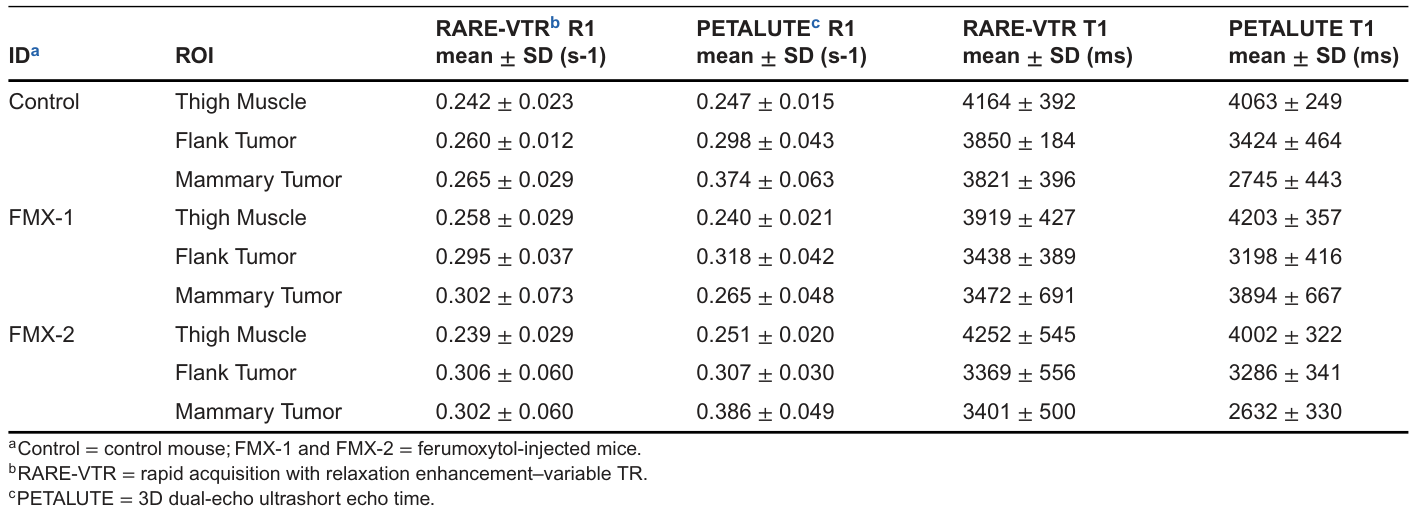

**Table 2.** TABLE 2 Mean and standard deviation (SD) of T1 and R1 values within the ROIs of thigh muscle, ﬂank tumors and mammary tumors in three mice.解説: 3匹のマウスにおける太もも筋肉、側腹部腫瘍、乳腺腫瘍のROI内のT1およびR1値の平均と標準偏差（SD）が示されています。コントロールマウス、フェルモキシトール投与マウス（FMX-1、FMX-2）のデータがそれぞれの測定方法（RARE-VTR、PETALUTE）で比較されています。

に示されています。筋肉組織のT1値はマウス間で比較的安定していましたが、腫瘍組織ではフェルモキシトールの影響と、組織の不均一性が観察されました。

PETALUTEの利点と今後の展望

PETALUTE T1マッピングプロトコルは、従来のRARE-VTRと比較して、SPION評価においていくつかの明確な利点を示しました。超短エコー時間（UTE）の採用により、高濃度SPION領域での信号損失が抑制され、より広範な濃度範囲で安定した測定が可能になります。また、PETALUTEは高い空間分解能と広いvolumetric coverage（体積的なカバー範囲）を提供し、呼吸同期なしで高速な腹部全体の撮像を実現します。これは、長時間のスキャンが必要な従来のシーケンスで問題となる、対象者の動きによるアーチファクトのリスクを低減する上で非常に重要です。
しかし、本研究にはいくつかの限界も存在します。例えば、現在のPETALUTE画像はRARE-VTRと比較してわずかにぼやけて見えることがあります。これは、迅速な撮像のために高いアンダーサンプリング率を採用しているためであり、高解像度が必要な場合はサンプリング密度を増やすことで改善可能です。また、非常に高濃度（5000 µg/mL）のフェルモキシトールでは、極端なT2*短縮と大きな局所周波数シフトによりT1マッピングの精度が低下する可能性があります。
さらに、今回の生体内実験は限られたサンプルサイズ（マウス3匹）での実現可能性を示す初期段階の検証であり、より大規模な動物コホートを用いた統計的な評価や、組織学的検証による生体内所見の裏付けが今後の研究で必要とされています。臨床応用には、3Tや1.5Tといった臨床磁場強度でのさらなる検証と、各フィールド強度に合わせたプロトコルの再確立が不可欠です。

PETALUTE：SPIONベース治療モニタリングの強力なツール

本研究で提案されたPETALUTE T1マッピングプロトコルは、超常磁性酸化鉄ナノ粒子（SPIONs）の一種であるフェルモキシトールの生体内分布を、従来のRARE-VTRよりもはるかに信頼性の高い方法で評価できることを示しました。特に、このプロトコルは高解像度で非呼吸同期の腹部全体画像を、一度のスキャンでデュアルエコー情報とともに取得できるという点でユニークです。このマルチモーダルな能力は、SPIONベースのセラノスティック治療をモニタリングするための強力なツールとしてPETALUTEを位置づけるものであり、将来的には個々の対象者に合わせた精密な治療戦略の確立に貢献すると期待されます。

用語集

SPIONs: 超常磁性酸化鉄ナノ粒子。MRIで可視化できる小さな磁性粒子で、診断・治療に応用される。
セラノスティック: 診断（Diagnostics）と治療（Therapeutics）を組み合わせた医療技術や薬剤の概念。
MRI: 磁気共鳴画像法。磁場と電波を利用して生体内部の画像を生成する非侵襲的な検査法。
T1マッピング: MRIで組織のT1緩和時間を定量的に測定し、画像化する技術。組織の特性評価に用いられる。
T2*/T2緩和時間: MRIにおいて、組織が磁化を失う速さを示す時間。SPIONはこの時間を短縮する。
エコー時間（TE）: MRIシーケンスにおいて、RFパルスが印加されてからエコー信号が収集されるまでの時間。
繰り返し時間（TR）: MRIシーケンスにおいて、RFパルスの印加から次のRFパルスの印加までの時間。
アーチファクト: 画像に現れる望ましくないノイズや歪み。対象者の動きなどで発生する。
UTE: 超短エコー時間（Ultrashort Echo Time）。非常に短いエコー時間で信号を収集するMRI技術。T2*緩和の速い組織からの信号も捉えられる。
PETALUTE: 3Dデュアルエコー超短エコー時間（UTE）MRIシーケンスの一種。花びら状のロゼットk空間軌跡を用いる。
k空間: MRIの生データが保存される空間。画像データはk空間から再構成される。
VFA: 可変フリップ角（Variable Flip-Angle）。T1マッピングなどで複数のフリップ角を用いて信号を収集する手法。
B1+マップ補正: MRIにおいて、B1磁場（RF磁場）の不均一性を補正するための技術。T1値の正確な定量に寄与する。
RARE-VTR: Rapid Acquisition with Relaxation Enhancement and Variable Repetition Time。従来のT1マッピングに用いられるMRIシーケンスの一つ。
R1値: 緩和率R1。T1緩和時間（T1）の逆数（R1=1/T1）で、フェルモキシトール濃度と線形関係を示すことが多い。
ポジティブコントラスト: 画像が周囲よりも明るく表示されること。SPIONがT1強調画像で示す造影効果。
ネガティブコントラスト: 画像が周囲よりも暗く表示されること。SPIONがT2*強調画像で示す造影効果。
非呼吸同期: 呼吸の動きに同期させずにMRIスキャンを行うこと。スキャン時間の短縮に繋がる。
