電離箱の湿度補正係数：半世紀の定説に現代の計測技術が挑む

10月 15, 2026 · 論文解説

🎧 この記事を音声で聴く（AI生成Podcast）

解説対象論文: Revisiting the humidity correction – A challenge to the current consensus
Medical Physics｜被引用数: 0（2026年10月15日時点）

電離箱を用いた放射線量測定において、長年信頼されてきた湿度補正係数khは、約半世紀前のICRUレポート31で確立されたコンセンサスに基づいています。しかし、近年の研究でこのコンセンサスに疑問が呈されており、本研究は現代の計測機器を用いてこの長年の合意を厳密に再評価することを目的としました。このブログ記事では、その詳細と、医療画像インフォマティクス分野におけるその意義について解説します。

研究サマリー（FINER & PICO）

Feasible実施可能性	現代の計測機器と計算手法（真空支援ガス交換法、モンテカルロシミュレーションなど）を活用しており、実施可能である。
Ethical倫理面	本研究は、放射線線量測定における物理量の国際的なトレーサビリティの信頼性向上に寄与し、広範な専門家コミュニティに利益をもたらすため倫理的である。
Interesting面白さ	半世紀前の確立されたコンセンサスに現代の知見から挑戦しており、学術的・実用的に非常に興味深い。
Novel新規性	半世紀前のコンセンサスを現代の計測技術で厳密に再評価した点が新規性を持つ。
Relevant切実さ	放射線量測定の基本となる空気カーマ標準の精度と信頼性に直接影響するため、専門家コミュニティにとって非常に重要である。
Measurable測定可能性	電離箱の応答、湿度、温度、圧力など、すべての主要な変数が高精度な機器で定量的に測定されている。
Modifiable派生・改善	研究結果が既存の湿度補正係数に僅かな違いを示すため、将来的に測定標準や不確かさの評価方法の修正につながる可能性がある。
Structured文章構造	研究は、背景、目的、方法、結果、考察、結論と明確な構造を持ち、論理的に展開されている。
PICO / PECO対象・介入・比較・結果	(P) 放射線量測定における電離箱、(I) 現代の計測機器を用いた湿度補正係数khの再評価、(C) ICRU Report 31のコンセンサス値、(O) kh値および相対W値の湿度依存性に関する新たな知見の獲得。

はじめに：放射線量測定の「常識」への問いかけ

どうも、Beyond the Pixelです。今回は、放射線量測定の根幹に関わる重要なテーマを取り上げます。電離箱と呼ばれる装置を使った放射線量測定では、空気中の温度や圧力だけでなく、湿度も測定値に影響を与えるため、「湿度補正係数（kh）」という値を用いて補正を行います。このkh値は、約半世紀前に発行されたICRU Report 31（放射線単位・測定国際委員会報告書31）で確立されたコンセンサスに長らく依存してきました。しかし、近年の一部の研究では、この長年の合意値と異なる結果が報告されており、疑問が提起されています。本研究は、現代の高度な計測機器と手法を用いて、この歴史的なコンセンサスを厳密に再評価することを目的としました。この再評価は、放射線防護や医療における精密な線量測定の基盤を強化するために不可欠な一歩と言えるでしょう。現在の多くの国立計量機関や国際度量衡局（BIPM）が採用しているkh値の例を

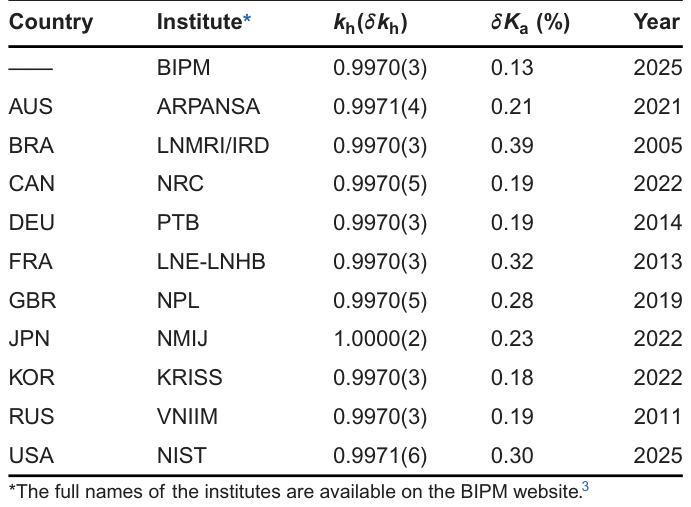

**Table 1.** TABLE 1 Humidity corrections (kh) and their standard uncertainties (𝛿kh) adopted by metrology institutes in several countries for air-kerma standards with Co-60 gamma rays. Relative standard uncertainty of air kerma (𝛿Ka) and published year are also tabulated.解説: Co-60ガンマ線を用いた空気カーマ標準について、いくつかの計量機関で採用されている湿度補正係数（kh）とそれらの標準不確かさ（δkh）、空気カーマの相対標準不確かさ（δKa）、および公開年がまとめられています。

に示します。これらの機関は、非常に小さな不確かさでほぼ同じkh値を報告しており、その根拠は1970年代の研究に基づいています。

研究方法：精緻な実験とシミュレーション

この研究では、従来のコンセンサスに対する疑問を解決し、現代の計測機器を用いて妥当なkh補正値を導出するために、3つの主要なアプローチが取られました。まず、キャビティ（電離箱内の空気部分）内の空気の実際の平衡時間を厳密に調べるため、小型湿度センサーを損傷した市販の電離箱のキャビティに直接埋め込みました。これにより、近年報告されている安定化に関する不確かさを解消することを目指しました。

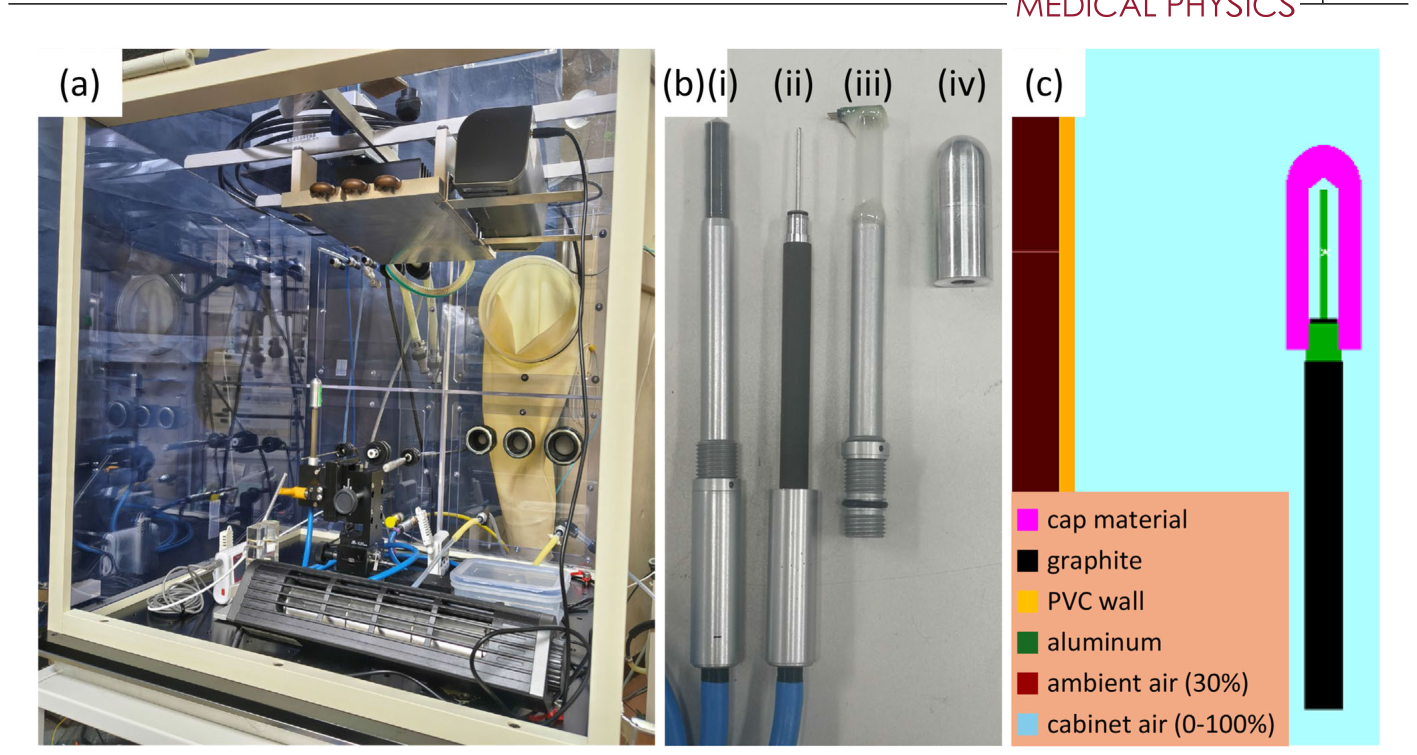

**Figure 1.** FIGURE 1 (a) Test bench for the measurements. The rubber glove and some feedthroughs for sensors, water, air and vacuum are located on the side panel. (b) Components of the ionization chamber: (b-i) the original functional 30013 chamber (not used in this study), (b-ii) the decommissioned 30013 chamber with the outer shell and cavity wall removed, (b-iii) the outer shell and a substitute wall equipped with the small humidity sensor, and (b-iv) the aluminum metal cap. (c) Cross-sectional EGSnrc model of the cabinet and the ionization chamber. The materials assigned to each component are also indicated.解説: 本研究で用いられた測定用の試験台（a）、電離箱の部品（b）、およびモンテカルロシミュレーションのためのEGSnrcモデルの断面図（c）を示しています。試験台は湿度制御された環境を提供し、電離箱部品は内部湿度センサーの埋め込みや真空支援ガス交換法での使用のために改造されました。

は、本研究で使用された測定用試験台（a）、電離箱の構成部品（b）、モンテカルロシミュレーションモデル（c）を示しています。次に、khの測定には「真空支援ガス交換法」という手法が用いられました。これは、キャビティ内の空気を能動的に入れ替えることで、正確な湿度環境を作り出す方法です。最後に、モンテカルロシミュレーションを実施し、キャビティ内のエネルギー堆積を分析しました。このシミュレーション結果を用いることで、測定されたkh値を相対W値（イオン対生成に必要な平均エネルギー）に変換し、先行研究と比較できるようにしました。

キャビティ内湿度の平衡時間測定

電離箱のキャビティ内の空気湿度が外部環境と平衡に達するまでの時間を検証するため、損傷した電離箱を改造して内部湿度を直接監視しました。キャビティ内の湿度応答を測定した結果が

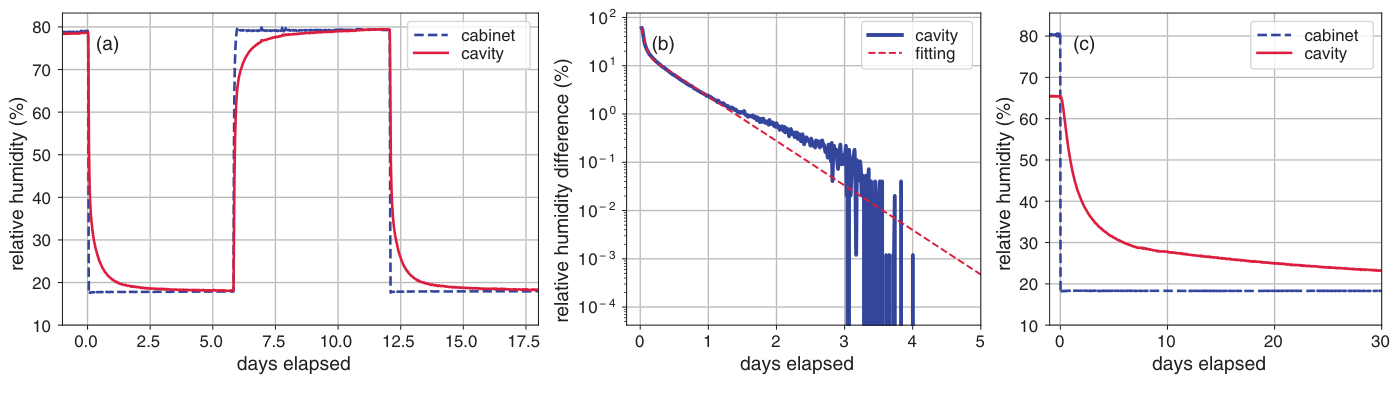

**Figure 2.** FIGURE 2 Measured humidity responses within the cavity of the ionization chamber. (a) Cyclic humidity response of the outer shell and wall unit (Bc). The solid and dashed lines represent the humidity in the cavity and the ambient humidity in the cabinet, respectively. (b) Semi-logarithmic plot of the humidity change from the ﬁnal equilibration value for the (b-iii) unit. The solid and dashed lines represent the experimental data and the ﬁtting curve, respectively. (c) Long-term humidity response of the assembled unit (b-ii)+(b-iii).解説: 電離箱のキャビティ内部で測定された湿度応答を示しています。(a)は外殻と壁ユニットの湿度変化に対する応答、(b)はキャビティ内の湿度が最終平衡値から変化する半対数プロット、(c)は組み立てられたユニットの長期的な湿度応答です。キャビティ内の湿度が外部環境と平衡に達するまでに数日間かかることが示されています。

に示されています。キャビティ内の湿度が環境湿度の変化に追随するのに「数日間」かかることが明らかになりました。これは、最近の報告で想定されていた時間スケールよりもはるかに長いものでした。特に、電離箱を組み立てた状態（b-ii+b-iii）では、キャビティから環境空気への長い通気経路が対流による空気交換を抑制し、平衡時間スケールがさらに一桁増加することが観測されました。この結果は、これまでの研究で湿度補正係数が、キャビティ内の空気が完全に平衡に達していない状態で決定された可能性を示唆しています。

モンテカルロシミュレーションによるエネルギー堆積の解析

モンテカルロシミュレーションでは、キャビティ内の空気への相対的なエネルギー堆積を計算しました。その結果が

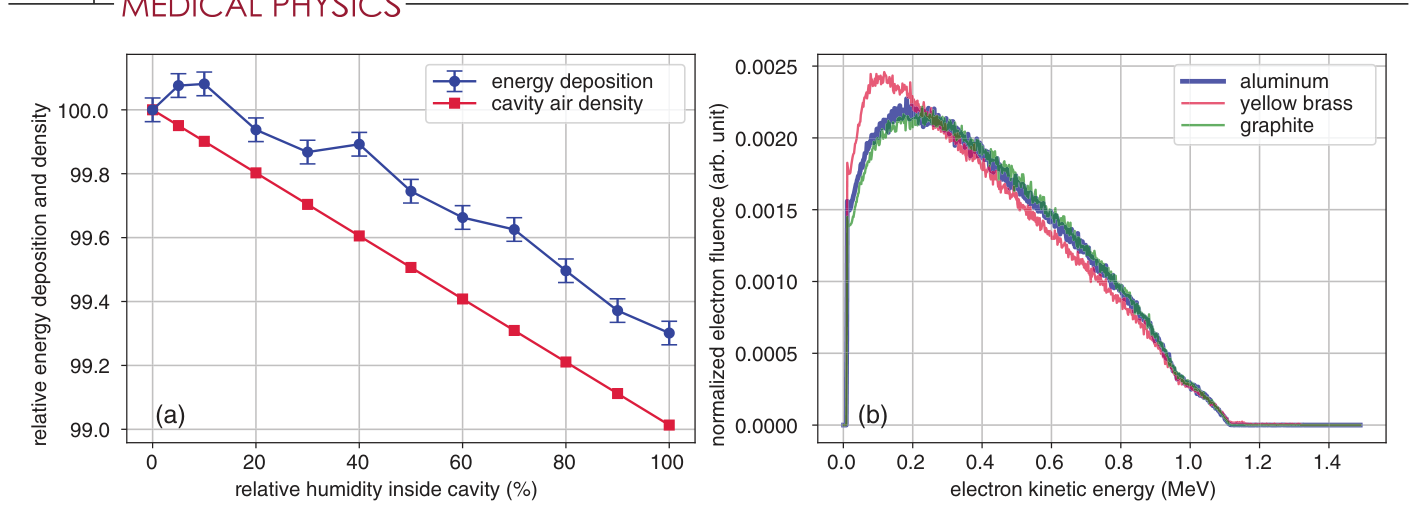

**Figure 3.** FIGURE 3 (a) Simulated relative energy deposition to the cavity air (∙) and relative air density (■) as a function of the RH in the chamber cavity. (b) Normalized volumetric electron spectra inside the cavity for different cap materials of the same thickness, normalized to their respective total ﬂuence to compare the spectral shapes.解説: (a)キャビティ内の相対湿度（RH）の関数としてシミュレーションされたキャビティ空気への相対エネルギー堆積（閉じた丸）と相対空気密度（閉じた四角）を示しています。(b)は、同じ厚さの異なるキャップ材料（アルミニウム、イエローブラス、グラファイト）を用いた場合のキャビティ内部の正規化された体積電子スペクトルを比較しています。

(a)に示されており、キャビティ内の空気へのエネルギー堆積は、相対的な空気密度にほぼ比例することがわかりました。これは、キャビティ壁で生成された二次電子のほとんどが、キャビティ内の空気を通過するのに十分なエネルギーを持っているためです。ただし、一部の低エネルギー電子はRHに関係なくキャビティ空気内に全エネルギーを堆積するため、厳密な比例関係からはわずかにずれています。また、（図3）(b)では、アルミニウム、グラファイト、イエローブラスなど異なるキャップ材料を用いた場合のキャビティ内の正規化された体積電子スペクトルを比較しており、キャップ材料に関わらず全体的なスペクトル分布は良好に一致していました。

湿度補正係数と相対W値の測定

湿度補正係数khを測定する際には、

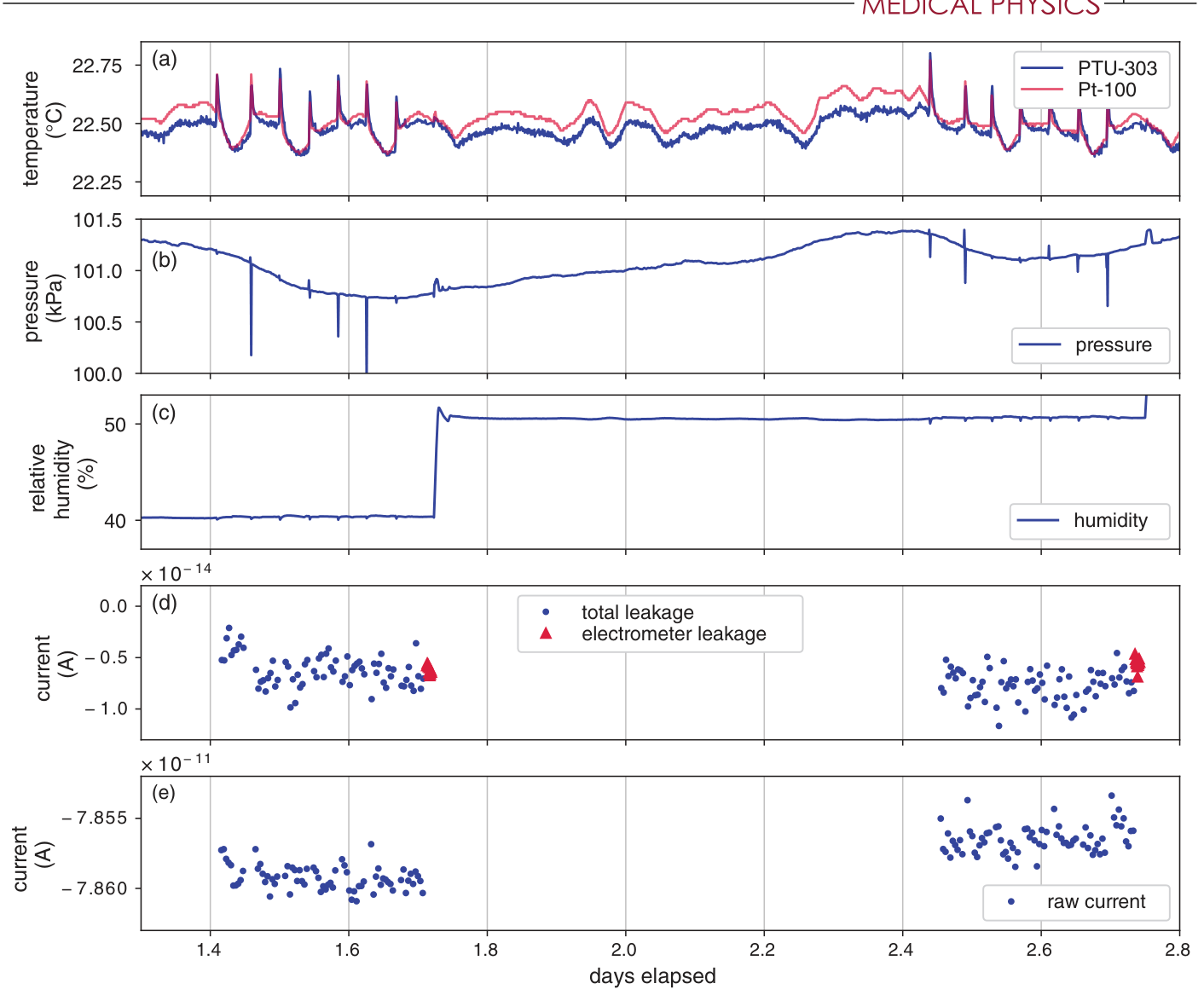

**Figure 4.** FIGURE 4 Representative 1.5-day data set during the measurement II: (a) ambient temperatures, (b) pressure, (c) RH, (d) leakage currents (∙: total system, ▴: electrometer), and (e) raw signal currents during irradiation.解説: 測定IIにおける代表的な1.5日間のデータセットで、(a)環境温度、(b)圧力、(c)相対湿度、(d)漏洩電流、(e)照射中の生信号電流の時系列データが示されています。真空支援ガス交換プロセス中の手動介入による一時的な変動も観測されています。

に示されるように、真空支援ガス交換法を用いてキャビティ内の湿度を能動的に制御しました。また、電離箱の漏洩電流は（図4）(d)および

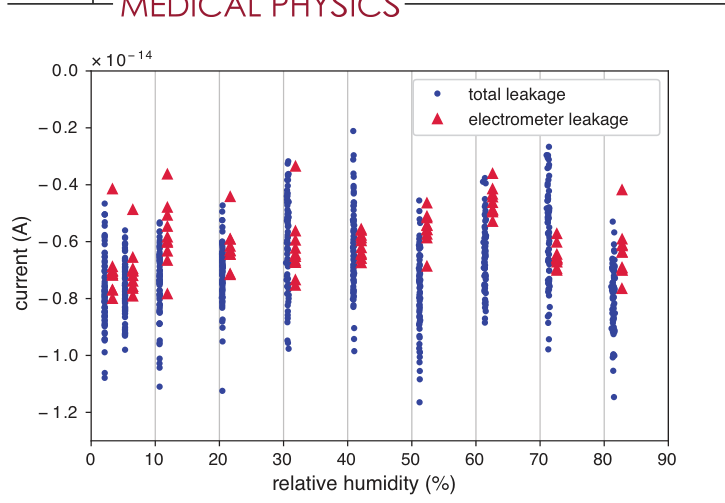

**Figure 5.** FIGURE 5 Leakage currents of the total system (∙) and the electrometer itself (▴: offset horizontally for clarity) as a function of RH.解説: 全システムの漏洩電流（閉じた丸）と、電位計単独の漏洩電流（閉じた三角、視覚的明瞭化のため水平にずらされている）を相対湿度（RH）の関数として示しています。全システムの漏洩電流はRHに感度を示さず、安定していることがわかります。

に示されており、相対湿度に感度を示さず、約-7 x 10^-15 Aで安定していることが確認されました。測定されたkh値を正規化電流と不確かさの評価を用いて計算しました。不確かさの評価には、

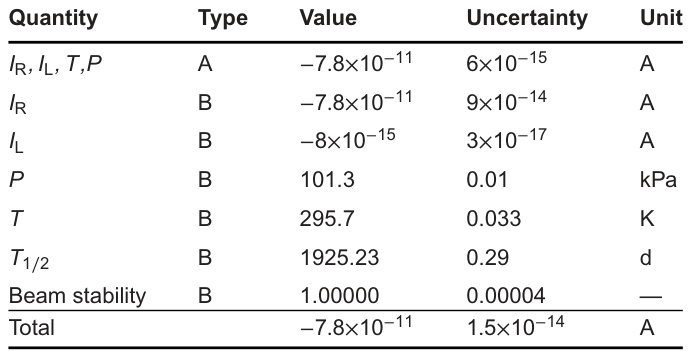

**Table 2.** TABLE 2 Uncertainty budget of the normalized current (k = 1).解説: 正規化電流の不確かさ予算（k=1）を示しています。電流、圧力、温度、半減期、ビーム安定性など、各測定量に対する不確かさのタイプ、値、不確かさ、単位が記載されています。

に示す通り、タイプAおよびタイプBの様々な要素が考慮され、最終的な相対不確かさは約0.02%（k=1）でした。

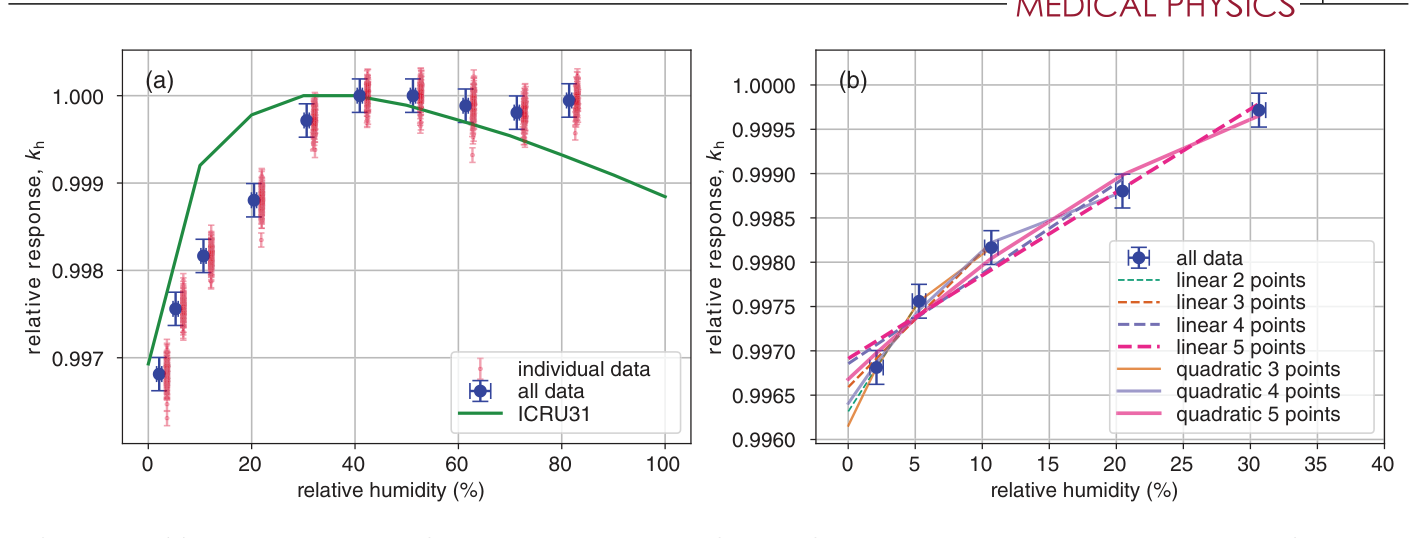

**Figure 6.** FIGURE 6 (a) Relative response, kh, of the ionization chamber as a function of the internal RH within the cavity. The small dots (horizontally offset for clarity) and closed circles represent the individual and averaged data, respectively. The solid line shows the ICRU31 curve for comparison. (b) Expanded view of the low-humidity region below 40 % RH. The dashed and solid lines represent the linear and quadratic ﬁts, respectively, using a variable number of data points (n = 2 −5) starting from the lowest humidity.解説: (a)はキャビティ内部の相対湿度に対する電離箱の相対応答khを示しており、個々のデータ点（小さな点）と平均データ点（閉じた丸）が、ICRU Report 31曲線（実線）と比較されています。(b)は、40%RH以下の低湿度領域を拡大したもので、最低湿度から可変数のデータ点を用いた線形および二次フィッティングの結果が示されています。

(a)は、キャビティ内部の相対湿度に対する電離箱の相対応答khを示しています。個々のデータ点（小さな点）と平均データ点（閉じた丸）が、ICRU Report 31曲線（実線）と比較されています。私たちの測定結果は、従来のコンセンサスとわずかながら明確な違いを示しました。特に、0%RHに外挿したkh値は0.9962～0.9970であり、従来の0.9970という国際的に受け入れられている値よりもわずかに低い範囲を示しました。また、応答の急激な増加は0%RHから40%RH（あるいは30%RHまで）で始まることがわかりました。（図6）(b)では、低湿度域におけるkh値の線形および二次フィッティングの結果が示されており、0%RHにおけるフィッティングの切片は0.9962から0.9970の範囲にありました。さらに、測定されたkh値とシミュレーションされたエネルギー堆積の比から導出された相対W値は、

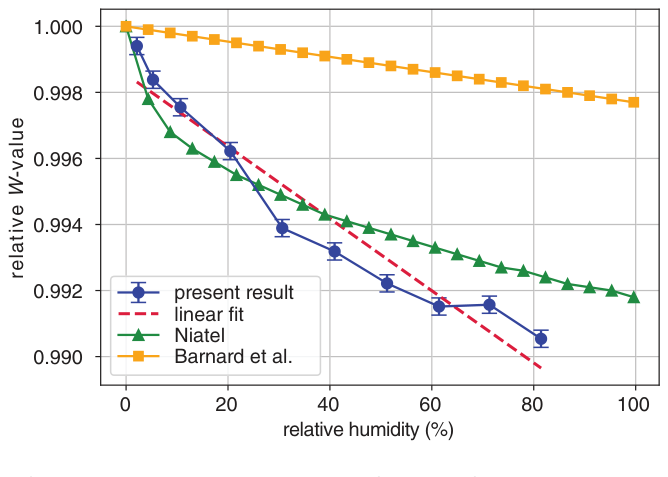

**Figure 7.** FIGURE 7 Relative W-value as a function of RH. The closed circles (vertically offset for comparison) were obtained from the ratio of the energy deposition by the MC simulation to the measured kh value. The closed triangles and squares show the experimental and theoretical results by Niatel and Barnard et al. respectively.解説: 相対湿度に対する相対W値のプロットです。閉じた丸（比較のため垂直にオフセット）は、モンテカルロシミュレーションによるエネルギー堆積と測定されたkh値の比から得られた本研究の結果です。閉じた三角と四角は、Niatel氏とBarnard et al.氏の実験的および理論的結果を示しています。

に示されるように、RHに対してほぼ線形依存性を示しました。これは、ICRU Report 31で採用されているNiatel氏の非線形な挙動とは対照的ですが、Barnard et al.の線形挙動と一致していました。

考察：新たな知見が示唆するもの

今回の研究で明らかになったキャビティ内の空気の平衡時間が「数日間」にも及ぶという結果は、これまでの報告と大きく異なります。これは、電離箱の設計、特に空気交換経路の長さや幅が平衡時間に大きく影響することを示唆しています。例えば、医療現場で用いられる防水型ファーマー型電離箱のようなものは、完全に平衡に達するまでに数ヶ月かかる可能性があります。今回の結果は、専門家に対し、電離箱の使用において、異なる環境への曝露が数時間程度であればキャビティ内の湿度に影響は少ないものの、長期間の保管環境がキャビティ内の空気の状態を決定する主要因であるという実用的な指針を提供します。今回のkh測定結果は、これまでのMcEwen and Taank氏やSato et al.氏の報告とは異なり、ICRU Report 31やそれを裏付ける初期の研究と全体的な傾向や大きさがより一致しています。しかし、高湿度域（30%RHから100%RH）では、Niatel氏やHofmeester氏の曲線が徐々に減少するのに対し、本研究の結果ではkhは40%RH以上で不確かさの範囲内でほぼ一定のままでした。また、低湿度域（0%RHから20%RH）では、先行研究が急激な増加を示すのに対し、本研究では0%RHから40%RH（あるいは30%RH）まで比較的緩やかに線形的に増加しました。これらの先行研究と本研究との間の不一致は、壁材料の選択や水の吸着・脱着など、いくつかの要因が考えられます。例えば、グラファイトのような多孔質材料は、水分子の吸着・脱着が影響する可能性がありますが、アルミニウムや真鍮のような非多孔質材料ではその影響は小さいと考えられます。ただし、モンテカルロシミュレーションは、二次電子スペクトルが壁材料に依存しないことを示しており、壁材料がこれらの差異の唯一の原因ではないことが示唆されています。また、本研究で得られた相対W値がRHに対してほぼ線形依存性を示したことは、Niatel氏の報告とは異なり、Barnard et al.氏の線形挙動と一致しました。この違いは、空気中の電子阻止能に起因すると考えられます。Niatel氏が用いた低エネルギーX線の場合、高い線エネルギー付与（LET）によりエネルギー堆積が局所的に集中し、集合的な分子相互作用が起こる可能性があります。しかし、Co-60線源からの高エネルギー二次電子の場合、比較的低い阻止能によりイオン対が疎で線形に分布するため、各水分子が独立したターゲットとして機能し、線形混合則が支持されると考えられます。これらの結果は、半世紀前のコンセンサスが現代の計測技術ではわずかに異なることを示唆しており、特に一次空気カーマ標準のような極めて低い不確かさを維持する分野においては、不確かさ予算の再評価が必要となる可能性を示しています。

結論：今後の標準の確立に向けて

本研究は、約半世紀ぶりに現代の計測機器を用いて湿度補正係数khを再評価しました。その結果、従来の先行研究とある程度類似しつつも、いくつかの点で異なる知見が得られました。具体的には、khは40%RH（あるいは30%RH）までより緩やかな傾斜で増加し、0%RHにおける外挿値は0.9962～0.9970とわずかに低い値を示しました。また、測定されたkhとシミュレーションされたエネルギー堆積から評価された相対W値は、RHの関数としてほぼ線形依存性を示し、Niatel氏の結果とは異なるものの、Barnard et al.氏の結果と類似していました。これらの先行研究と本研究との間の不一致の理由は、まだ完全には理解されていません。この不整合を解決するためには、さらなる独立した検証や異なる実験的アプローチが必要です。このような努力は、線量測定における現在のSIトレーサブルな単位系の信頼性を維持するために不可欠です。本研究の結果は、実用的な線量測定においてその差が軽微であるとしても、一次空気カーマ標準においては関連性があり、各国の標準研究機関がこれらの知見を踏まえて不確かさ予算を再評価することを示唆しています。

用語集

電離箱: 放射線量を測定する装置の一種で、放射線が空気中でイオンを生成する現象を利用して電荷を検出します。
放射線量測定 (Dosimetry): 放射線が物質に与えるエネルギーや影響を定量的に測定する学問分野です。
湿度補正係数 (kh): 電離箱を用いた放射線量測定において、空気中の湿度による測定値への影響を補正するために適用される係数です。
ICRU Report 31: 放射線単位・測定国際委員会が1979年に発行した報告書で、特にイオン対生成に必要な平均エネルギー（W値）に関するコンセンサスが確立されました。
相対湿度 (RH): ある温度の空気中に含まれる水蒸気量と、その温度で空気が飽和しうる最大の水蒸気量（飽和水蒸気量）との比率をパーセンテージで表したものです。
W値 (平均エネルギー): 放射線が空気中で1つのイオン対（正イオンと電子）を生成するために必要な平均エネルギーです。
モンテカルロシミュレーション: 乱数を用いて、放射線と物質の相互作用のような物理現象を統計的にシミュレートする計算手法です。
一次空気カーマ標準: 放射線量測定の国際的な基準となる空気カーマ（X線やガンマ線が空気中で荷電粒子に与えるエネルギー）の測定標準です。
