超音波ガイド下腰方形筋ブロックにおけるAI活用：精度向上への挑戦

解説対象論文: Feasibility of Deep Learning Segmentation in Anterior Quadratus Lumborum Ultrasound Imaging: Challenges in Identifying the Injection Plane
Journal of Imaging Informatics in Medicine｜被引用数: 0（2026年10月13日時点）

術後疼痛管理において、超音波ガイド下腰方形筋（QL）ブロックは非常に効果的な局所麻酔法として注目されています。しかし、その有効性は正確な解剖学的構造の特定に大きく依存しており、個体差による難しさも指摘されていました。今回ご紹介する研究は、この課題に対し人工知能（AI）を導入し、超音波画像からの解剖学的ランドマークの自動セグメンテーションを試みた画期的なものです。AIがどのようにして局所麻酔の精度と一貫性を向上させ、対象者の転帰を改善する可能性を秘めているのか、詳しく見ていきましょう。

Feasible実施可能性	健康なボランティアからの超音波画像データ収集とAIモデルの訓練、および対象者での性能評価は実現可能でした。
Ethical倫理面	対象者の個人情報保護と研究の倫理的側面は適切に配慮され、倫理審査委員会によって承認されています。
Interesting面白さ	術後疼痛管理に重要な腰方形筋ブロックの精度をAIで向上させるという点で興味深く、臨床的応用が期待されます。
Novel新規性	腰方形筋ブロックの超音波ソノアナトミーをセグメンテーションする初のAIモデルであり、新規性があります。
Relevant切実さ	局所麻酔の精度と安全性を向上させ、対象者の術後転帰を改善する可能性があり、臨床的に非常に重要です。
Measurable測定可能性	Diceスコアを用いて、AIモデルのセグメンテーション精度を客観的かつ定量的に評価しています。
Modifiable派生・改善	今後の研究で、より多様なデータでの訓練やアルゴリズムの改善により、モデル性能を向上させる余地があります。
Structured文章構造	研究計画、データ収集、AIモデル開発、性能評価が明確な手順で体系的に実施されています。
PICO / PECO対象・介入・比較・結果	P(術後疼痛管理を受ける対象者) I(AIガイド下腰方形筋ブロック) C(従来の超音波ガイド下ブロック) O(精度向上と合併症減少)。

AIが術後疼痛管理を変える：腰方形筋ブロックの新たなアプローチ

どうも、Beyond the Pixelです。術後疼痛管理において、超音波ガイド下腰方形筋（QL）ブロックは、大腰筋後方の筋膜間隙に局所麻酔薬を注入し、下部胸部神経や胸部交感神経幹を標的とすることで、体性痛と内臓痛の両方を緩和する効果が示されている局所麻酔法です。特に、帝王切開後、腹腔鏡下腎摘除術後、経皮的腎結石破砕術後などにおいて、術後のオピオイド使用量を減少させることが最近の研究で示され、その有効性がメタアナリシスを含むシステマティックレビューによっても確認されています。しかし、このブロックの成功は、超音波画像上で正確な解剖学的構造（ソノアナトミー）を特定することに大きく依存します。対象者ごとの解剖学的多様性により、この識別は熟練した専門家にとっても困難な場合があります。不正確な麻酔薬の配置は、十分な鎮痛効果が得られないだけでなく、合併症を引き起こす可能性もあります。近年、超音波ガイド下局所麻酔の精度と一貫性を向上させるために、人工知能（AI）の活用への関心が高まっています。これまでの研究では、超音波画像における針の検出や、大腿神経領域のソノアナトミーのセグメンテーション（画像中の特定の領域を自動で区別・区画分けする技術）にAIアルゴリズムが応用されてきました。今回ご紹介する研究は、前腰方形筋ブロックのソノアナトミーを認識するためのAIモデルを開発することを目的としています。著者らは、健康なボランティアから収集した超音波画像データセットを用いて畳み込みニューラルネットワーク（CNN）を訓練し、その性能を実際の治療を受ける対象者のデータで評価しました。このアプローチは、腰方形筋ブロックの手技の精度と一貫性を向上させ、ひいては対象者の転帰を改善する可能性を秘めていると考えられます。

AIモデルの開発と評価：データと手法

この研究では、L3-L4椎骨レベルでの超音波ガイド下前腰方形筋ブロック手技をシミュレーションしたビデオ記録が訓練データとして用いられました。合計42名の健康な医学生ボランティアから82本の超音波ビデオが収集され、呼吸サイクル中の解剖学的変化を捉えるため、各ビデオは30秒間の長さでした。これにより、さまざまなソノアナトミーのバリエーションを網羅した、より有用な訓練データが得られました。

各30秒のビデオから、重要なソノアナトミーのランドマークが明確に視認できること、および臨床で遭遇する解剖学的構造の多様性を表現できることを基準に、5〜15枚の代表的な画像フレームが慎重に選択されました。これにより、合計460枚の画像（解像度784 × 580ピクセル）からなるデータセットが作成されました。これらの画像は、麻酔科研修医によって手動でアノテーション（注釈付け）され、6つの異なる解剖学的クラスのグラウンドトゥルース（正解ラベル）が提供されました。これらには、L3またはL4の椎体とそれぞれの横突起、後腎筋膜、腹横筋、腰方形筋、大腰筋、そして腰方形筋と大腰筋の間の筋膜間隙にある前腰方形筋ブロックの注入点が含まれます。アノテーションは「Labelbox」というオンラインツールを用いて行われました。AIモデルには、生体医用画像セマンティックセグメンテーション（画素単位で意味のある領域を識別する技術）に広く用いられ、高い性能を示す「nnU-Net」が採用されました。このnnU-Netは、畳み込みニューラルネットワークの一種である「2D U-Net」アーキテクチャを基盤としています。モデルは、入力画像の自動正規化や、回転、スケーリング、ガウスノイズなどのデータ拡張を自動で行うパイプラインを使用しました。訓練はNvidia L4 24Gb GPUを使用し、5分割交差検定法で実施されました。データは各分割で訓練セット80%（368枚の画像）と検証セット20%（92枚の画像）に分けられました。最適化にはネステロフモーメンタム付き確率的勾配降下法が用いられ、損失関数はDice損失と交差エントロピー損失を組み合わせて、ピクセル単位の分類と領域の重なりに基づくセグメンテーション性能のバランスを取りました。モデルの性能評価にはDiceスコアが用いられました。Diceスコアは、2つのサンプル間の類似度を測る統計ツールで、AI予測と手動アノテーションの一致度を評価します。スコアの範囲は0から1で、1に近いほど高い精度を示します。

AIモデルの性能と臨床的意義

訓練されたAIモデルの臨床適用性を評価するため、実際の標準治療の一環として前腰方形筋ブロックを受けた20名の対象者の画像で構成されるテストセットが使用されました。これらの対象者のうち18名が選択的帝王切開後、2名が腹腔鏡下腎摘除術前でブロックを受けていました。

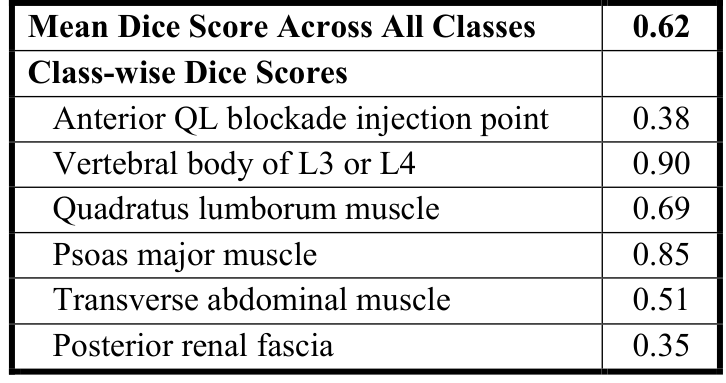

各対象者からは、最適なソノアナトミーを捉えた単一の超音波画像が選ばれ、専門家によってグラウンドトゥルースラベルが提供されました。テストセットにおける全解剖学的クラスの平均Diceスコアは0.62という「中高」程度の性能を示しました。これは、前腰方形筋ブロックに関連するソノアナトミーのランドマークを識別し、セグメンテーションするモデルの全体的な精度を反映しています。個々のラベルクラスごとのDiceスコアを見ると、L3またはL4の椎体（Diceスコア0.90）と大腰筋（Diceスコア0.85）では特に高いセグメンテーション性能を達成しました。これらは超音波上で明確で輪郭がはっきりしているため、モデルによって一貫して正確にセグメンテーションされたと考えられます。一方、後腎筋膜（Diceスコア0.35）と前腰方形筋ブロックの注入点（Diceスコア0.38）では「低〜中」程度の性能でした。これは、これらの構造が超音波上で微妙な描出しかされないことを反映している可能性があります。腰方形筋は「中高」のDiceスコア0.69で識別されましたが、一部の解剖学的バリエーションでは予測ラベルが空間的にずれるケースも見られました。腹横筋は「中程度」のDiceスコア0.51でした。

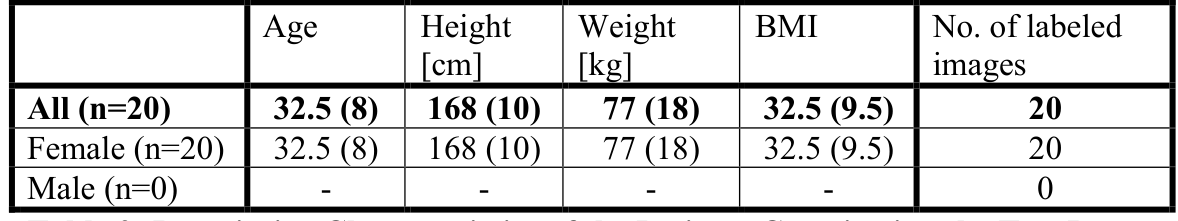

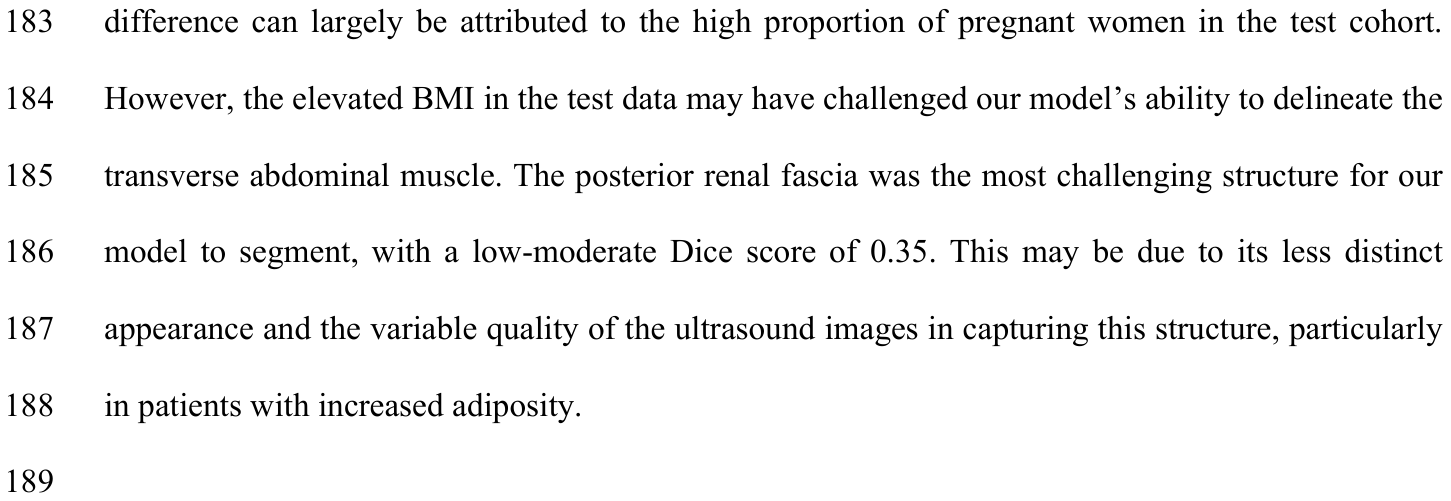

特に腹横筋のDiceスコアが低かったのは、テストデータセットの対象者のBMI（中央値32.5）が、訓練データセットのボランティアのBMI（中央値23.7）よりも高かったことが一因として考えられます。皮下脂肪組織が多い場合、超音波画像の質が低下し、筋肉の輪郭を明確に描出することが難しくなります。腎臓癌により局所解剖が変化した対象者の場合、モデルのセグメンテーション精度が低下するなど、訓練データにない解剖学的特徴（アウトオブディストリビューション）に対しては性能が劣ることも示されました。 著者らは、今回の研究が前腰方形筋ブロックのソノアナトミーをセグメンテーションする初のAIモデルであると述べています。限られたサイズの訓練データにもかかわらず、中程度から高いセグメンテーション性能を達成したことは、AIが超音波ガイド下介入、特に前腰方形筋ブロックにおけるソノアナトミーの識別を専門家が支援するための実現可能性を示しています。

今後の展望と課題

前腰方形筋ブロックは術後疼痛管理に有効な手法ですが、その成功はソノアナトミーの正確な識別にかかっています。本研究で開発されたAIモデルの精度は、専門家が前腰方形筋ブロックの手技におけるソノアナトミーを特定する上で信頼できるツールとなる可能性を示唆しており、この局所麻酔技術の精度向上に貢献すると考えられます。このAIモデルは、前腰方形筋ブロック手技中に超音波オペレーターに対しリアルタイムのフィードバックを提供する可能性を秘めています。これにより、ブロック実施に要する時間を短縮し、合併症のリスクを潜在的に低減できるかもしれません。結果として、十分な鎮痛が得られないリスクや合併症のリスクを減らすことで、対象者の転帰を改善できることが示唆されています。さらに、AIモデルの成功は、超音波ガイド下局所麻酔を革新する機械学習の可能性を示しています。これらのツールは、ソノアナトミーの視認性と理解を向上させることで、超音波スキルの習得に伴う学習曲線を緩和するのに役立つ可能性があります。麻酔関連の文献でも、AIを教育ツールとして応用する研究が報告されています。一方で、本研究にはいくつかの限界も存在します。まず、AIアルゴリズムの成功は、訓練データの質と多様性に大きく依存します。本研究の超音波画像は、健康で若いボランティアの限られたコホートから得られたものであり、実際の対象者層における広範な人口統計学的および解剖学的多様性を正確に代表していない可能性があります。年齢、体格、基礎疾患などの要因は、前腰方形筋ブロックに関連するソノアナトミーを大きく変化させる可能性があり、AIモデルの性能に影響を及ぼす可能性があります。今後の研究では、AIモデルの汎用性を向上させるために、より多様な超音波画像を組み込むことが重要です。また、本研究ではAIモデルの性能と経験豊富な人間のオペレーターの性能を比較していません。AIアルゴリズムがデータセットで良好な性能を示した一方で、経験豊富なオペレーターの方が前腰方形筋ブロックのソノアナトミーをより正確に特定できる可能性も十分にあります。さらに、訓練データセットのグラウンドトゥルースラベルは、一人の経験豊富な麻酔科研修医によって提供されました。これは一般的な手法ですが、アノテーターの評価が完全に正確であるという前提に依存しています。評価エラーやアノテーターのバイアスがAI訓練に伝播し、その性能に影響を与える可能性があります。将来的には、複数名の専門家によるラベル付けを組み込み、アノテーションの交差検証を行い、バイアスやエラーのリスクを低減することが理想的です。AIモデルの透明性、つまり「説明可能性」も課題となることがあります。モデルが特定の決定を下した理由を正確に解釈することが難しい場合があるのです。本AIモデルの臨床応用には慎重なアプローチが必要です。AIシステムが超音波画像上のソノアナトミー識別には成功したものの、ブロック実施の決定と実際の実行は、解剖学、対象者の病歴、潜在的な合併症に関する深い理解を必要とする高度なスキルを要するタスクであることに変わりはありません。これらの潜在的な限界とさらなる検証の必要性にもかかわらず、本研究は局所麻酔技術の改善におけるAIの可能性を強く示しています。AIを超音波ガイド下前腰方形筋ブロックに応用することで、手技をより正確、効率的、安全にし、より良い術後疼痛管理と対象者の転帰改善に貢献することが期待されます。今後は、麻酔専門医と協力してAIモデルが前腰方形筋ブロック手技の精度と効率性を高めるか、またそれが対象者の転帰にどのように影響するかを調査するリアルタイム臨床環境での研究が有益となるでしょう。

まとめ

本研究は、L3-L4傍脊椎レベルにおける腰方形筋ブロック領域のソノアナトミーを描出できる初のAIモデルを開発しました。モデルは明確な解剖学的ランドマークのセグメンテーションでは高い性能を示しましたが、不明瞭またはより多様な構造の識別には課題が残る結果となりました。麻酔と疼痛管理におけるAIの応用についてはまだ多くの学習が必要ですが、本研究の結果は、機械学習ツールが麻酔専門医が前腰方形筋ブロックのような複雑な手技をより高い精度と一貫性で実施するのを支援する未来を垣間見せてくれます。本研究は、この分野のさらなる探求のための基盤を形成し、今後の進歩が期待されます。

用語集

• 腰方形筋（QL）ブロック: 腹部の深層にある腰方形筋という筋肉周辺に行う局所麻酔の一種で、術後の痛み止めに効果があります。
• 局所麻酔: 体の一部に麻酔薬を投与し、その部分の痛みを遮断する技術です。
• 超音波ガイド下: 超音波装置を使って体の中の構造を見ながら針を進めることで、より安全かつ正確に麻酔薬を投与する方法です。
• セグメンテーション: 画像の中から特定の領域（ここでは解剖学的構造）を自動的に識別し、区画分けするAI技術です。
• ディープラーニング: 人間の脳の働きを模したニューラルネットワークを用いて、大量のデータからパターンを学習するAIの一分野です。
• Sonoanatomy（ソノアナトミー）: 超音波画像に映し出される解剖学的構造のことです。
• Diceスコア: 画像セグメンテーションの精度を評価するための指標で、AIが予測した領域と正解の領域がどれだけ重なっているかを示します。0から1の範囲で、1に近いほど高精度です。
• U-Net: 医用画像セグメンテーションに特化した、畳み込みニューラルネットワーク（CNN）の一種です。
• nnU-Net: さまざまな医用画像セグメンテーションタスクに対して自動で設定を調整し、高い性能を発揮するU-Netベースのフレームワークです。
• 横隔膜開口部: 横隔膜に存在する、食道や血管などが通る穴のことです。
• 胸部傍脊椎腔: 胸部の脊椎の横にある空間で、神経が通っています。
• 胸部交感神経幹: 自律神経の一つで、胸部の内臓感覚や血管の調節に関わる神経の束です。
