肺動脈造影の課題解決へ！心電図同期による自動リマスキン技術でDSAの効率と画質が飛躍的に向上

解説対象論文: Automatic Remasking of Digital Subtraction Angiography Images in Pulmonary Angiography
Journal of Imaging Informatics in Medicine｜被引用数: 2（2026年9月22日時点）

医療画像診断の最前線から、また一つ革新的な技術が誕生しました。デジタルサブトラクション血管造影（DSA）は、血管の詳細な情報を提供する強力なツールですが、心臓の拍動によるミスマッチアーチファクトが、特に肺動脈造影の画質と診断精度を損なう長年の課題でした。この問題に対し、日本の研究チームが心電図（ECG）情報を活用した新しい自動リマスキン手法を開発。これにより、手動で膨大な時間を要していた作業が劇的に短縮され、同時に鮮明な血管画像の抽出が可能になりました。本記事では、この画期的な技術の仕組みと、その臨床的意義について詳しく解説します。

Feasible実施可能性	既存の血管造影装置とECGシステムを連携し、ImageJ上で実装可能であり、臨床現場への導入が実現可能です。
Ethical倫理面	名古屋大学の倫理委員会により承認され、本研究では書面による同意は不要と判断されています。
Interesting面白さ	心拍動によるDSAのミスマッチアーチファクトを、心電図同期による自動リマスキンで効果的に低減できる点が新規かつ興味深いです。
Novel新規性	心臓位相に応じたDSA画像の自動リマスキンは、これまで報告されていない新しいアプローチです。
Relevant切実さ	肺動脈造影における診断精度向上と、医療現場での効率化に大きく貢献する可能性があり、臨床的意義が高いです。
Measurable測定可能性	処理時間（秒）、ミスマッチアーチファクトの視覚的評価、PSNR、心臓位相差（CPD）という客観的指標で評価されています。
Modifiable派生・改善	フレームレートや注入条件の調整、他のアーチファクト補正技術との組み合わせにより、さらなる改善の余地があります。
Structured文章構造	研究は、対象者の選定、撮像条件設定、自動リマスキンアルゴリズム開発、複数指標による評価、統計解析という明確な構造で実行されています。
PICO / PECO対象・介入・比較・結果	対象者: 慢性血栓塞栓性肺高血圧症/肺動静脈奇形、介入: ECG同期自動リマスキン、比較: 手動/固定リマスキン、結果: 処理時間短縮、アーチファクト低減。

はじめに：心拍動がもたらすDSAの課題

どうも、Beyond the Pixelです。今回は、医療画像診断における重要な技術であるデジタルサブトラクション血管造影（DSA）が抱える課題と、それを解決する新しい自動リマスキン技術についてご紹介します。DSAは、造影剤を注入する前後の画像を差分処理することで、特定の血管を高コントラストで描出する非侵襲的な手法です。これにより、血管の形態情報や生物学的情報を詳細に得ることができます。しかし、対象者さんの呼吸、体動、そして心臓の拍動といった様々な要因が、造影剤注入前後の画像間に「ミスマッチアーチファクト」と呼ばれる位置ずれのノイズを発生させ、鮮明な血管画像の抽出を妨げてしまうことがあります。特に、肺動脈のDSAでは、心臓の拍動が引き起こすミスマッチアーチファクトが大きな問題となります。慢性血栓塞栓性肺高血圧症（CTEPH）などの診断では、末梢の動脈を正確に描出することが非常に重要ですが、心拍動によるアーチファクトがその妨げとなることが多いのです。これまで、心拍動によるミスマッチアーチファクトを低減する方法として、「リマスキン」という手法が用いられてきました。これは、血管造影画像の心臓位相に合わせて最適なマスク画像（造影剤注入前の画像）を選択し直すというものです。しかし、この手動でのリマスキン作業は、多方向からの撮影で生成される膨大な画像データ（例えば、左右の肺を4方向から撮影すると約400フレーム）を処理するために、30分以上もの時間と多大な労力を要します。この非効率性が、DSAの臨床現場での普及を妨げる一因となっていました。これまでの研究では、体動による位置ずれを補正する様々な方法が開発されてきましたが、不随意な心臓の局所的な拍動の影響を回避する方法については、ほとんど報告がありませんでした。心電図（ECG）同期によるDSAの報告は1983年にもありましたが、不整脈の対象者や心拍が一定でない場合、また撮影前に15拍の心拍が必要であるなど、実装上の課題があり、広く普及するには至っていません。本研究の著者らは、この現状を打破するため、心臓位相に応じた自動リマスキン手法を提案し、その時間短縮効果とミスマッチアーチファクトの低減効果を検証することを目指しました。

自動リマスキンの仕組み：心電図との同期で「最適なマスク」を自動選択

著者らが開発した自動リマスキンは、心電図（ECG）情報と血管造影画像を同時に取得することで、最適なマスク画像を自動的に選択する画期的な方法です。このプロセスの流れは以下の通りです。まず、血管造影と同時にECGモニターから心電図波形データが取得されます。このECG波形データは、造影装置とECGシステムが接続されているため、撮像時の時間軸と同期してDICOMヘッダーに保存されます。次に、取得されたECG波形データに対してハイパスフィルター処理を施し、R波を検出します。このR波検出により、各撮像フレームのR-R間隔から心臓位相が算出されます。その後、造影剤注入前の画像群の中から、造影画像と最も心臓位相が類似し、かつ撮像時間の差が小さい最適なマスク画像が自動的に選択され、差分処理（DSA）が実行されます。

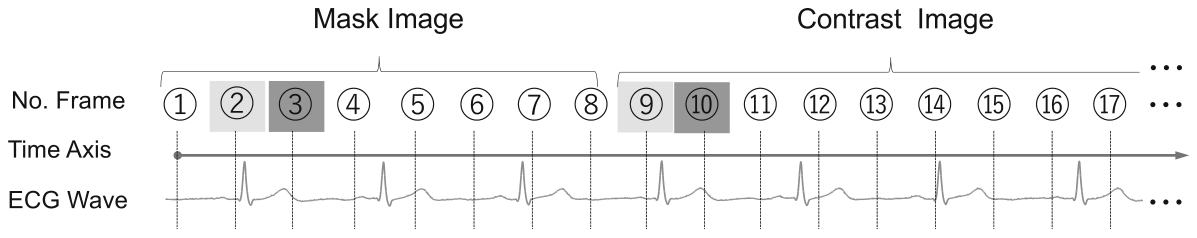

は、このECG同期による自動リマスキンの処理プロセスを示した図です。これにより、心拍動によるミスマッチアーチファクトが迅速に低減されます。

研究方法：処理時間とアーチファクトの定量的な評価

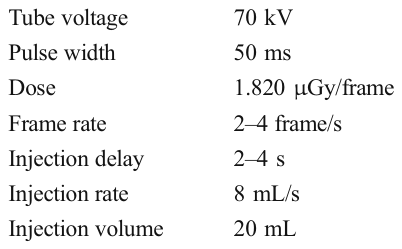

この研究では、慢性血栓塞栓性肺高血圧症（CTEPH）または肺動静脈奇形を持つ5名の対象者から得られた14シリーズの肺動脈造影画像データが用いられました。心拍動によるミスマッチアーチファクトの影響のみに焦点を当てるため、撮像中に良好な息止めができたケースのみが選択されました。撮像は、

に示す条件で行われました。自動リマスキンは、コンピュータ上でImageJ 1.51sを用いて、DICOM形式の画像データ（16ビット、1920×2480ピクセル）に対して実行されました。評価項目は主に以下の3点です。

1. 処理時間の比較: 経験1～5年の臨床放射線技師による手動リマスキンと、提案された自動リマスキンの処理時間を比較しました。
2. ミスマッチアーチファクトの視覚比較: 固定リマスキン（造影剤注入直前のフレームをマスク画像として固定する手法）、手動リマスキン、および提案された自動リマスキンの3種類について、画像を視覚的に比較しました。
3. PSNRと心臓位相差（CPD）の関係: 造影剤注入前2〜4秒間に撮影されたマスク画像群のあらゆる画像ペアについて、ピーク信号対雑音比（PSNR）と、R-R間隔から算出される心臓位相差（CPD、−0.5 ≤ CPD ≤ 0.5）の関係を評価しました。PSNRは、画像間の類似度を示す客観的な指標です。統計解析には、Welchのt検定および対応のあるt検定が用いられ、p値が0.01未満の場合を有意差と判断しました。

驚きの結果：処理時間の大幅短縮と画質向上

著者らの研究により、自動リマスキンが肺動脈造影の効率と画質に顕著な改善をもたらすことが示されました。

処理時間の大幅な短縮
最も注目すべき結果は、処理時間の大幅な短縮です。

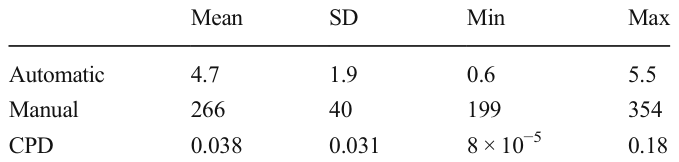

に示されるように、1シリーズあたりの処理時間を比較したところ、手動処理が平均266秒（約4.7分）であったのに対し、自動処理は平均わずか4.7秒でした。これは手動処理の約1/56という劇的な短縮であり、統計的にも有意な差（p < 0.01）が認められました。例えば、左右の肺動脈を4方向から撮像する場合、手動では約35分かかるリマスキン作業が、自動リマスキンでは約38秒で完了するという計算になります。

ミスマッチアーチファクトの顕著な低減
視覚的な比較では、提案された自動リマスキン、および手動での心臓位相に応じたリマスキンのいずれにおいても、心拍動によるミスマッチアーチファクトがほとんど見られませんでした。これに対し、造影剤注入直前のフレームをマスク画像として固定する「固定リマスキン」を用いた画像では、心収縮期／拡張期の影響による顕著なミスマッチアーチファクトが確認され、末梢の肺動脈の抽出を困難にしていました。

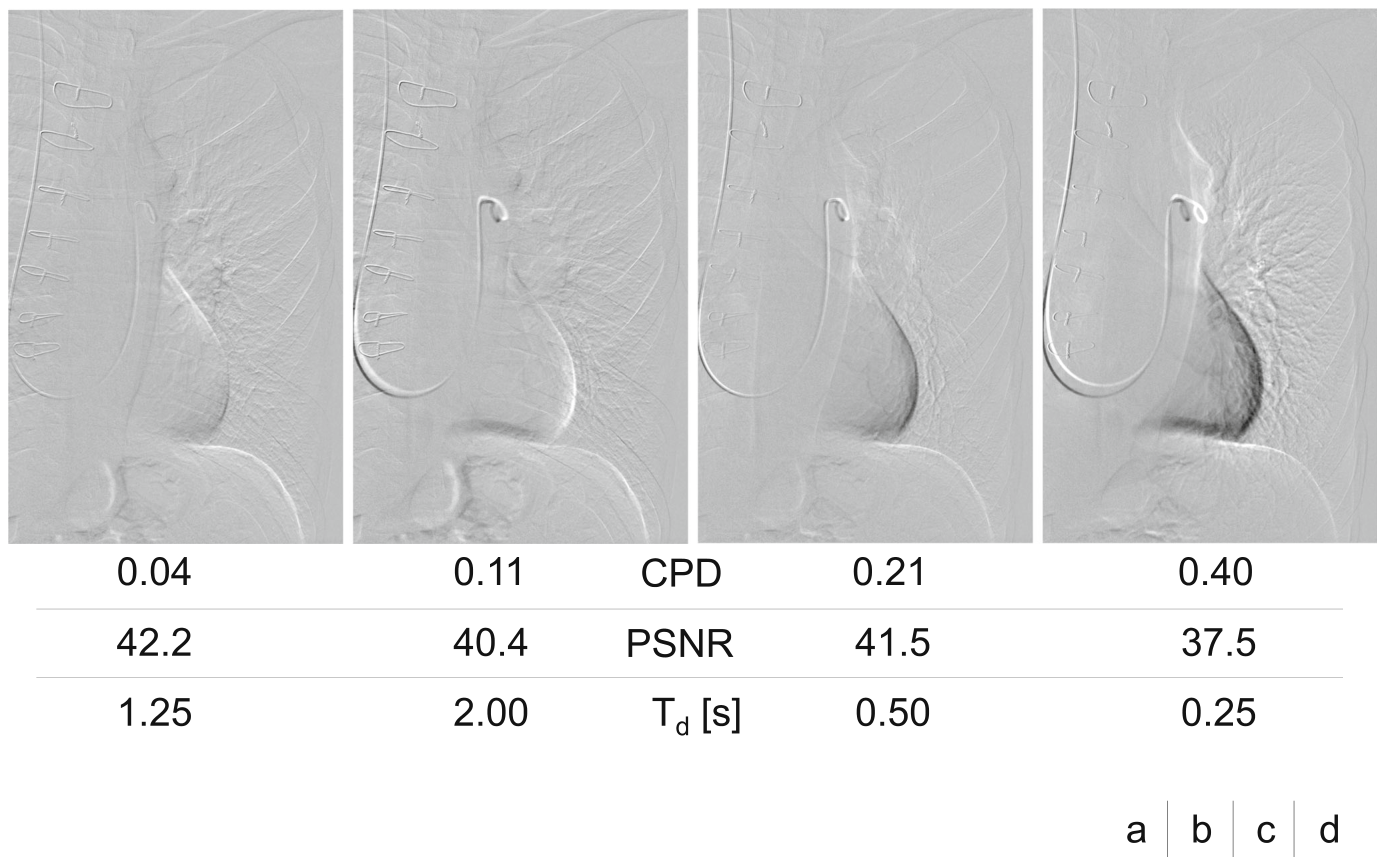

は、マスク画像間の差分画像とPSNRの関係を示しており、心臓位相差（CPD）が大きくなるにつれてPSNRが低下し、心臓周辺や左肺動脈周辺のミスマッチアーチファクトがより顕著になることが視覚的にも確認できます。これは、PSNRが低いほど画質が悪いことを示唆しています。また、自動リマスキンと手動リマスキンの視覚的な比較では、肺動脈の描出能力にほとんど差がないことが示されました。

PSNRと心臓位相差・時間差の関係
PSNRとCPDの関係を調査した結果、CPDの絶対値が大きいほどPSNRの値が低くなる傾向が確認されました。特に、CPDの絶対値が0.2以上になるとPSNRが有意に低下することが明らかになりました（p < 0.01）。これは、マスク画像を選択する際に、CPDの絶対値が0.2未満である画像を優先すべきであることを示唆しています。実際に、自動リマスキンによって選択されたマスク画像の心臓位相差の絶対値は、平均で0.038（標準偏差0.031）であり、最大でも0.18でした。

に示されているように、約78.1%のケースで、心臓位相差の絶対値が0.05以下のマスク画像が選択されており、自動選択の正確性が非常に高いことが裏付けられました。さらに、CPDの絶対値が0.2未満のグループ内で時間差（Td）とPSNRの関係を調べたところ、約1秒までの時間差ではPSNRの低下は見られず、1.5秒以降に時間差が増加するにつれてPSNRが低下する傾向が示されました。これは、心臓位相が近い場合でも、ある程度の時間差を超えるとミスマッチアーチファクトが増加することを示しています。

臨床的意義と研究の限界、そして今後の展望

今回開発された心臓位相に応じたDSA画像の自動リマスキンは、短期間で生じる心臓の動きに起因するミスマッチアーチファクトを低減するという目標を見事に達成しました。自動処理の平均時間は1シリーズあたりわずか4.7秒であり、従来の266秒と比較して大幅な効率化が実現されます。これにより、熟練した専門家を必要とせず、バックグラウンド処理も可能になるため、撮像効率がさらに向上します。肺動脈造影における診断の質を高めると同時に、医療現場のワークフローを大きく改善する価値を持つでしょう。このような心臓位相を考慮した自動アプローチは、これまで報告がありませんでした。

ただし、この研究にはいくつかの限界点も存在します。まず、本研究では心拍動によるミスマッチアーチファクトを分離して評価するため、息止めが良好なケースのみを対象としました。息止めが不十分なケースでは、心拍動よりも呼吸運動によるミスマッチアーチファクトがより大きく影響する可能性があり、提案手法を適用しても血管の描出能力が十分に改善されないかもしれません。また、不整脈の対象者は含まれておらず、不整脈がある場合には本手法の有効性が損なわれる可能性があります。しかし、自動リマスキンが失敗した場合でも、従来の手動処理を組み合わせて後処理を行うことが可能であるため、ECG同期による撮像のように画像診断が不可能になるという事態は回避できます。さらに、冠動脈造影や大動脈弓造影、胸部椎体造影など、心拍動の影響を受ける他の血管造影にも本手法を応用できる可能性があります。著者らは、診断精度の客観的評価についてもさらなる検討が必要であるとしています。既存の画像処理技術（位置ずれ補正や背景推定など）と本手法を組み合わせることで、様々な手技におけるミスマッチアーチファクトをさらに最小化できる可能性も示唆されています。

まとめ

心電図波形と血管造影画像を同時に収集し、同じ心臓位相のマスク画像を自動選択する技術は、心拍動によるミスマッチアーチファクトを大幅に低減し、従来の煩雑な手動処理と比較して、処理を大幅に簡素化・迅速化します。良好な息止めと不整脈がないケースにおいて、この自動リマスキンは容易に実装でき、検査効率を大きく向上させる革新的なアプローチと言えるでしょう。この技術が広く普及することで、より質の高い血管造影検査が提供される未来が期待されます。

用語集

• デジタルサブトラクション血管造影 (DSA): 造影剤注入前後の画像をコンピュータで差分処理し、血管のみを高コントラストで描出するX線血管造影法。
• ミスマッチアーチファクト: DSAにおいて、造影剤注入前後の画像の位置ずれ（呼吸、体動、心拍動など）によって生じるノイズや偽像。
• リマスキン: DSAで血管造影を行う際、造影画像と最適な心臓位相を持つマスク画像を再選択して差分処理を行うこと。
• 心電図 (ECG): 心臓の電気的活動を記録したもので、心拍のリズムや心臓位相を把握するために用いられる。
• 心臓位相: 心臓の収縮・拡張サイクルにおける特定のタイミングを指し、ECGのR波を基準に算出される。
• PSNR (ピーク信号対雑音比): 画像品質の客観的な評価指標の一つで、元の画像に対するノイズの少なさや類似度を示す。
• CTEPH (慢性血栓塞栓性肺高血圧症): 肺動脈内に古い血栓が残り、血管が狭窄・閉塞することで肺高血圧を引き起こす疾患。
