指の根本で測定する新世代パルスオキシメータの性能検証：快適性と正確性の両立
解説対象論文: Performance validation of a new finger-root-adapted ring-shaped oximeter sensor during stepwise steady-state inspired hypoxia
Journal of Clinical Monitoring and Computing｜被引用数: 0（2026年10月13日時点）
動脈血酸素飽和度（SpO₂）の非侵襲的モニタリングは、医療現場における重要なツールです。しかし、従来の指先型パルスオキシメータは、動作による測定誤差や、肌の色による精度のばらつき、そして「隠れた低酸素血症」といった課題を抱えていました。本記事では、指の根本に装着する新しいリング型センサーが、これらの課題に対し、従来のセンサーと同等の高精度を維持しつつ、より優れた快適性と安定性を提供することを示した最新の研究について解説します。
はじめに：パルスオキシメータの進化と新しいリング型センサー
どうも、Beyond the Pixelです。日常の医療現場で広く利用されているパルスオキシメータは、指先に装着するだけで、動脈血酸素飽和度（SaO₂）の代替指標である経皮的動脈血酸素飽和度（SpO₂）を非侵襲的かつ継続的にモニタリングできる重要な機器です。リアルタイムでのSpO₂モニタリングは、対象者へのタイムリーな治療を可能にし、治癒率や生存率の向上に貢献しています。しかし、従来の指先型センサーは、灌流状態、動作、皮膚の色素沈着、マニキュア、あるいは低血流などの様々な要因によって測定精度が影響を受ける可能性があり、特に指の不随意な動きは測定値にアーチファクト（ノイズ）を生じさせ、精度を低下させる原因となっていました。また、肌の色の濃い対象者において、SpO₂が過大評価され、実際のSaO₂が88%未満であるにもかかわらずSpO₂が92%以上に表示される「隠れた低酸素血症（occult hypoxemia）」という現象も報告されており、診断や治療に潜在的なリスクをもたらす可能性が指摘されています。本日は、この課題を解決するために開発された、指の根本に装着する新しいリング型パルスオキシメータセンサーの性能を検証した研究をご紹介します。
従来のセンサーと新しいリング型センサーの比較
現在普及しているパルスオキシメータセンサーの多くは、指先に適応するデザインであり、主に指クリップ型、指ケース型、指リング型の3つの形態に分けられます。これらのセンサーは通常、爪の表面に光を発する光源と、指の腹側に配置された受光器の間で光の透過を測定します。この測定方法は、指先の毛細血管網におけるヘモグロビンによる光の吸収を主に検出するため、低灌流状態ではその性能が大きく影響を受けやすいという課題がありました。さらに、分厚いマニキュアや指先の汚れは測定結果に大きな偏差をもたらす可能性があります。指クリップ型センサーでは、センサーによる圧迫が血流不良や不快感を引き起こすこともあります。また、震えやせん妄などによる指の意図的または不随意の動きは、センサーの位置ずれや脱落を引き起こし、正確な測定を妨げる可能性があります。この研究で比較されたセンサーのデザインと低酸素プロトコルの概要は、図1に示されています。
今回評価された新しいリング型オキシメトリセンサー（512RS）は、従来の指先型デザインとは異なり、光源と受光器が指の側面（図1Aの上段のセンサー）に配置されており、指の根本に適応するユニークなデザインが特徴です。このデザインにより、センサーは指の側面に沿って上昇する2本の掌側指動脈におけるヘモグロビンの吸光度を検出できます。この研究では、この新しい指根本型センサーが従来の指先型デザイン（指クリップ型512F、指ケース型512E）と同等の性能を発揮しつつ、より優れた快適性、指の動きの自由度、および脱落に対する安定性を提供すると仮説を立てました。この仮説を検証するため、3種類のオキシメトリセンサーの性能を、静止状態と動作状態、そして異なる皮膚の色素を持つ対象者において評価した2つの多施設共同試験から収集されたデータを後ろ向きに解析しました。
研究方法：ISO標準プロトコルに基づく厳格な検証

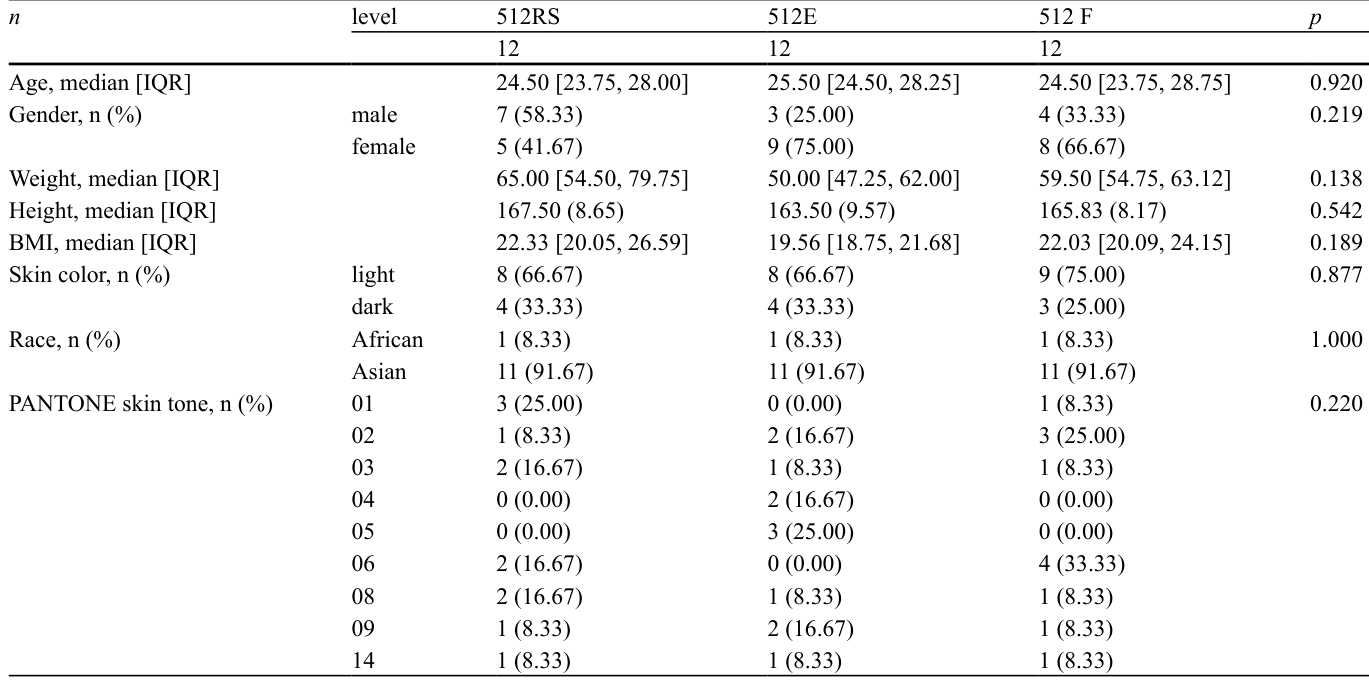

この研究は、2つの多施設共同機器検証試験から収集された脱飽和データを後ろ向きに分析したものです。これらの試験は、中国の2つの病院で実施され、パルスオキシメータ機器の基本安全および必須性能に関する特定の要求事項（ISO 80601-2-61: 2017）に準拠して設計されました。合計36名の健康なボランティアが募集され、各センサーの評価には10〜12名の対象者が割り当てられました。対象者の年齢、性別、体重、身長などの人口統計データが収集され、肌の色はPANTONE STG201スキントーンガイドを参照して「薄い皮膚色」または「濃い皮膚色」に分類されました。対象者の人口統計データは
に示されています。
試験プロトコルでは、対象者は仰臥位で心拍数、非侵襲的血圧、パルススペクトロメトリー、呼気終末二酸化炭素（EtCO₂）を継続的にモニタリングされました。対象者の希望に基づいて、一方の腕は静止状態で、もう一方の腕は動作シミュレーション装置を用いて動作状態（擦り合わせやタップ、非反復的な動き）でテストされました。SpO₂測定値は静止した手と動いている手の両方から記録され、同時に動脈カテーテルを介して動脈血ガス検査（ABL90 FLEX PLUSアナライザー）によってゴールデンスタンダードである動脈血酸素飽和度（SaO₂）が測定されました。低酸素プロトコルは、図1Bに図示されています。
「二相段階的定常状態吸入低酸素プロトコル」を採用し、対象者の血中酸素飽和度を5つの異なるSaO₂レベル（100%-97%, 92%-96%, 85%~91%, 78%~84%, 70%~77%）に順次到達させました。各レベルでSpO₂測定値が安定した後、動脈血サンプルを採取し、SpO₂値とSaO₂値をペアにして分析しました。統計解析は、ISO 80601-2-61: 2017およびFDAのガイダンスに従い、主にSaO₂のデシル（65%≦SaO₂＜80%、80%≦SaO₂＜90%、90%≦SaO₂≦100%）によって層別化し、静止状態と動作状態、濃い皮膚色と薄い皮膚色などの異なる条件下でのセンサーの性能を評価しました。評価指標には、SpO₂とSaO₂の差（SpO₂誤差）の平均（μ0）と標準偏差（SD）、およびブランディング-アルトマン分析による一致の限界（LoA）、線形回帰分析による決定係数（R²）、精度二乗平均平方根（Arms）、および精度（Sres）が含まれました。
研究結果：新しいリング型センサーの高い精度とユーザーフレンドリー性
この研究では、最終的に2015組のSpO₂とSaO₂のペアデータが解析されました。
全体的な性能とSaO₂範囲別評価:

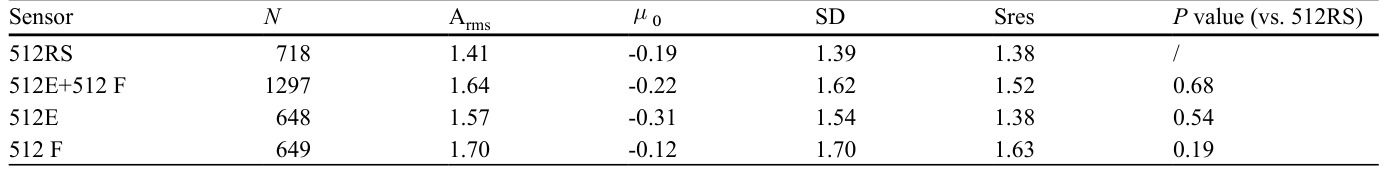

すべてのセンサーグループにおいて、全体的な精度二乗平均平方根（Arms）は2%以内でした。新しいリング型センサー（512RS）の全体的な性能は、

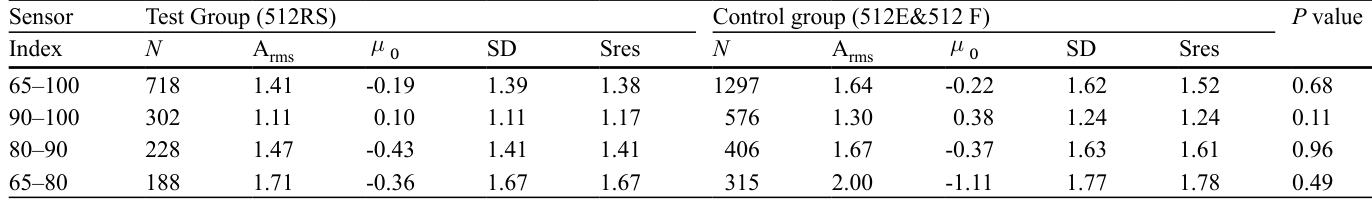

に示されており、Armsは1.41%でした。従来のセンサー群（512E+512F）もArmsは1.64%で、両群間でSpO₂誤差に有意な差はありませんでした（p=0.68）。各SaO₂範囲（90-100%、80-90%、65-80%）でも、すべてのグループでArmsは2%以内であり、
に示されているように、512RSと従来のセンサー群の間でSpO₂誤差に有意な差はありませんでした（p=0.68）。これは高い測定精度を示しています。
ブランディング-アルトマン分析では、すべてのセンサーで狭い一致の限界（LoA）が示され、高い妥当性を示しました。SpO₂とSaO₂のペア値は線形回帰線に適合され、すべてのセンサーで高い決定係数（R² > 0.97）を示し、優れた分布の一致が確認されました。特に新しいリング型センサー（512RS）では、LoAが-2.97%から2.59%と狭く、R²は0.980でした。
静止状態および動作状態における性能:

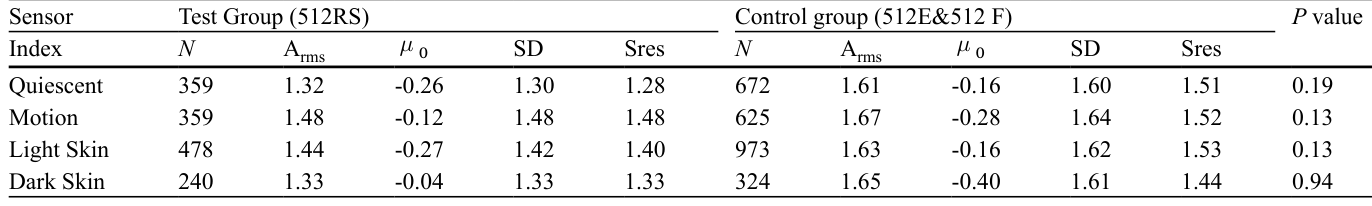

静止状態および動作状態のいずれにおいても、テストグループ（512RS）とコントロールグループ（512E+512F）の両方でArmsは2%以内であり、高い測定精度を維持していました。静止状態（P=0.19）または動作状態（P=0.13）のいずれにおいても、テストグループとコントロールグループの間でSpO₂誤差に有意な差はありませんでした。
にこれらの結果がまとめられています。
肌の色の濃淡における性能:
肌の色の濃い対象者および薄い対象者のいずれにおいても、テストグループとコントロールグループの両方でArmsは2%以内でした。濃い色素沈着の対象者（P=0.13）または薄い色素沈着の対象者（P=0.94）のいずれにおいても、テストグループのSpO₂誤差はコントロールグループと比較して有意な差はありませんでした。新しいリング型センサーは、肌の色による測定精度の影響が少ないことが示唆されました。
隠れた低酸素血症の発生率:
「隠れた低酸素血症」は、SaO₂が88%未満であるにもかかわらず、パルスオキシメータのSpO₂測定値が92%から96%の間に過大評価される現象を指します。この研究では、SpO₂が92%から96%の範囲であった場合のすべてのSaO₂値を評価しました。その結果、肌の色の濃い対象者および薄い対象者のいずれにおいても、SaO₂の最低値は90%であり、SaO₂が88%を下回るケースは確認されませんでした。これは、512RS、512E、および512Fのすべてのセンサーが、SaO₂値に対してSpO₂を正確に測定しており、隠れた低酸素血症の兆候を示さなかったことを意味します。
ユーザー評価：快適性と利便性の向上:
対象者および調査者へのアンケート結果では、新しいリング型センサー（512RS）の「デバイスの安定性」、「指の動きの柔軟性」、「肌への優しさ」、「通気性」が、従来の指クリップ型および指ケース型センサーと比較して有意に改善されたと評価されました。これは、この新しいセンサーがオキシメトリモニタリングにおける快適性の臨床要件をよりよく満たし、ユーザー満足度の向上に貢献することを示しています。
考察と今後の展望
今回の研究で検証・比較された3種類のセンサーはすべて透過型オキシメータセンサーであり、その測定原理はBeer-Lambertの法則に基づいています。従来の指先型センサー（指ケース型や指クリップ型）は、指先の毛細血管網を介して伝達される光信号を吸収するのに対し、新しい指リング型センサーは、指の側面に沿って走る2本の固有掌側指動脈を介して伝達される光信号を吸収するように設計されています。既存の同様の指リング型センサーに関する研究は主に、受光器と発光ダイオードの幾何学的配置や光経路シミュレーションに焦点を当てており、臨床検証試験におけるこれらのセンサーの性能を報告したものはほとんどありませんでした。
本研究の結果、新しい指リング型センサーは、既存の指クリップ型および指ケース型デザインと同等の高い精度と妥当性を示すことが確認されました。特に、今回の研究で検証された3種類のオキシメトリセンサーのArms値（指リング型1.41%、指ケース型1.57%、指クリップ型1.70%）は、同様の研究で報告されているArms値（1.72%以上）よりも低い値を示しています。また、異なる脱飽和レベル（90-100%、80-90%）や、静止・動作条件下、さらには異なる肌の色の対象者においても、新しい指リング型センサーは優れた性能を発揮することが示されました。これらの結果から、指の根本に装着するこのリング型センサーは、他の市販デザインと同等の性能レベルを達成できると言えます。
長らく懸念されてきた肌の色がSpO₂測定精度に与える影響については、今回の研究では隠れた低酸素血症の兆候は見られませんでした。本研究の対象者の大半はアジア人であり、彼らの肌の色素沈着の違いは他の民族グループと比較して微妙でした。本研究で用いられたPANTONEスキントーンガイドは、より連続的なグラデーションを提供し、アジア人対象者内の微妙な肌の色のバリエーションをより正確に視覚的に一致させることが可能でした。
本研究の限界として、倫理的な懸念から、募集された対象者はすべて健康なボランティアであり、データは管理された環境下で実施された2つの試験から収集されたため、実際の複雑な臨床状況を完全に代表しているとは言えない点が挙げられます。貧血、敗血症、あるいは指や四肢の低灌流状態にある対象者、より顕著な肌の色を持つ他の民族グループにおける指リング型センサーの性能検証は、今後の研究課題となるでしょう。また、このセンサーは指周が53mmから80mmの指での使用を想定しており、指のむくみなどで指周が大きく変化した場合でも、指の根本への圧迫を最小限に抑えるよう簡単に調整できます。しかし、末梢浮腫のリスクがある重症対象者へのこのリング型オキシメータの適用には、指の灌流状態の頻繁な評価と、虚血や組織損傷を防ぐためのリングのタイムリーな再調整が必要です。この安全上の考慮事項と、重症対象者におけるこれらのセンサーの精度は、将来の臨床研究で具体的に評価されるべきです。さらに、統計解析は各対象者からの反復測定に基づいており、非パラメトリック検定が使用されたものの、これらのデータが統計的独立性の仮定を完全に満たしているとは限りません。ただし、対象者内クラスターを調整しない群間比較では、統計的に有意な差は示されませんでした。
結論
今回検証された新しい指の根本に適応するリング型オキシメトリセンサーは、健康なボランティアにおいて、SpO₂測定とSaO₂値の間で高い精度と良好な妥当性を示しました。このセンサーは、静止状態または動作状態、あるいは肌の色の濃い対象者や薄い対象者のいずれにおいても、指の酸素飽和度を正確に反映できることが示されています。さらに、この指リング型センサーは、ユーザーの快適性と満足度も向上させることが明らかになりました。これにより、様々な臨床シナリオにおいて、より正確で快適な酸素モニタリング方法を提供できる可能性が示唆されました。
用語集
- SpO₂: 経皮的動脈血酸素飽和度。パルスオキシメータで非侵襲的に測定される、血液中の酸素の割合を示す指標です。
- SaO₂: 動脈血酸素飽和度。動脈から直接採取した血液を分析して測定される、血液中の酸素の正確な割合です。
- Arms: 精度二乗平均平方根。SpO₂測定値の精度を示す指標で、値が小さいほど精度が高いことを意味します。
- ブランディング-アルトマン分析: 2つの異なる測定方法間の一致度を評価するための統計手法です。
- 決定係数 (R²): 線形回帰モデルにおいて、データがモデルにどれだけ適合しているかを示す指標で、1に近いほど適合度が高いことを意味します。
- 隠れた低酸素血症: 実際の動脈血酸素飽和度（SaO₂）が低いにもかかわらず、パルスオキシメータのSpO₂測定値が正常範囲内と誤って表示される現象です。
- 透過型オキシメータ: 光源から発せられた光が体の組織を透過し、反対側の受光器で検出されることで酸素飽和度を測定するタイプのパルスオキシメータです。
- ゴールデンスタンダード: 特定の測定や診断において、最も信頼性が高く、比較の基準となる方法や指標です。
