チェレンコフPETの課題解決へ：DOI不確かさを補償するくさび形ライトガイドの研究

9月 17, 2026 · 論文解説

🎧 この記事を音声で聴く（AI生成Podcast）

解説対象論文: Simulation study of wedge‐shaped light guide for compensating depth‐of‐interaction induced timing uncertainty in Cherenkov radiator
Medical Physics｜被引用数: 0（2026年9月17日時点）

ポジトロン放出断層撮影（PET）の性能向上において、同時計数タイミング分解能（CTR）は極めて重要な要素です。超高速に光子を放出するチェレンコフ放射は、次世代PETのCTRを飛躍的に高める可能性を秘めていますが、検出器内でのガンマ線相互作用深さ（DOI）の違いが光子の到達時間に不確かさをもたらし、その潜在能力を十分に引き出せていません。本研究は、このDOI起因のタイミング不確かさを効果的に補償する「くさび形ライトガイド」を提案し、シミュレーションを通じてその有効性を検証しています。

研究サマリー（FINER & PICO）

Feasible実施可能性	提案されたくさび形ライトガイドの設計は理論的に実現可能であり、モンテカルロシミュレーションでその性能が検証された。
Ethical倫理面	研究は純粋なシミュレーションベースであり、倫理的な問題は発生しない。
Interesting面白さ	PETシステムのタイミング分解能を向上させるためのDOI補償という、次世代医療画像技術の重要な課題に取り組んでいる。
Novel新規性	光検出前に光路を物理的に補償する受動的な光学的前補償として、くさび形ライトガイドをPET検出器に適用する点は新規性が高い。
Relevant切実さ	超高速タイミング性能を必要とする先進的なPETシステムの開発に貢献し、より正確なイベント位置特定に繋がる。
Measurable測定可能性	空間分解能、タイミング分解能、感度といった客観的な物理指標を用いて、検出器の性能が定量的に評価されている。
Modifiable派生・改善	くさびの設計（角度、材料の屈折率など）や光検出器の配置といった複数のパラメータが調整可能であり、今後の最適化の余地がある。
Structured文章構造	ガンマ線相互作用、電子散乱、チェレンコフ光子生成を含む詳細なモンテカルロシミュレーションモデルが構築され、その検証も行われている。
PICO / PECO対象・介入・比較・結果	P:チェレンコフPET検出器、I:くさび形ライトガイドの導入、C:従来の平面ライトガイド、O:DOI起因タイミング不確かさの低減と空間分解能の改善。

はじめに：PETの精度向上とチェレンコフ放射の可能性

どうも、Beyond the Pixelです。PET（陽電子放出断層撮影）は、体内の生理学的・生化学的プロセスを画像化する重要な医療画像診断モダリティです。このPETシステムにおいて、CTR（Coincidence Timing Resolution / 同時計数タイミング分解能）は、検出器の性能を決定する主要な要素の一つです。従来のシンチレーション検出器と比較して、チェレンコフ放射はフェムト秒スケールという極めて速い光子放出特性を持つため、タイミング分解能を大幅に向上させる可能性を秘めています。しかし、純粋なチェレンコフ放射体では光子収量が本質的に低く、DOI（Depth-of-Interaction / 相互作用深さ）の推定とそのタイミング不確かさが大きな課題となっています。特に30ps（ピコ秒）以下のCTRを達成しようとする場合、このDOIの課題は非常に重要になります。この研究では、このDOIに起因するタイミング不確かさを低減するため、新しいくさび形ライトガイドの設計を提案しています。様々な相互作用深さから生じる光路差を補償することで、CTR性能の改善を目指しています。従来のチェレンコフ放射検出器と、この研究で提案されたくさび形ライトガイドを持つ検出器の概略図を比較したものが

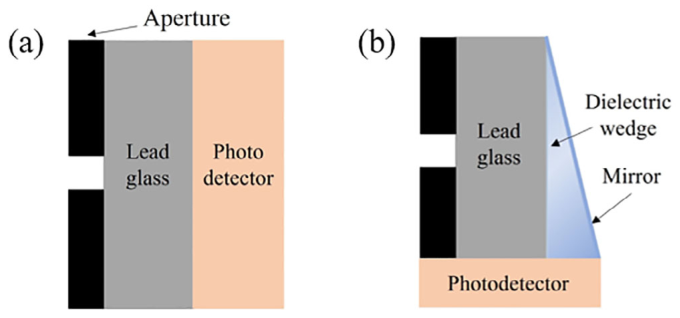

**Figure 1.** FIGURE 1 (a) conventional Cherenkov radiation detector (b) proposed Cherenkov radiation detector with wedge-shaped light guide.解説: 従来のチェレンコフ放射検出器（a）と、この研究で提案されたくさび形ライトガイドを備えた検出器（b）の概略図です。くさび形ライトガイドは、従来の平面型ライトガイドとは異なる形状をしており、光検出器の位置も変わっています。

です。

くさび形ライトガイドによるDOI補償の原理

DOIとは、ガンマ線が検出器内で相互作用する深さのことを指します。検出器内のどこでガンマ線が相互作用するかによって、発生した光子が光検出器に到達するまでの光路長が異なり、これがタイミングの不確かさにつながります。従来の平面型検出器では、この光路差が直接タイミングの不確かさとして現れてしまいます。この問題を解決するため、この研究では「くさび形ライトガイド」を提案しています。このくさび形ライトガイドは、早く到達する光子を意図的に遅らせ、光子の到達時間を同期させることで、時間的な広がり（時間分解能の低下）を減少させるように設計されています。具体的には、2つの異なるガンマ線がP1とP2で相互作用したとします。P1から鉛ガラスの端までの光路長l1は、P2から鉛ガラスの端までの光路長l2よりも長くなる傾向があります。しかし、くさび形ライトガイドを導入することで、光子が光検出器に到達するまでにr1とr2という追加の光路が生まれます。ここで、r1がr2よりも短くなるように設計することで、l1+r1とl2+r2の間の合計光路差が低減され、結果としてタイミングの不確かさが小さくなるという原理です。このくさび形ライトガイドによるDOI補償の原理については、

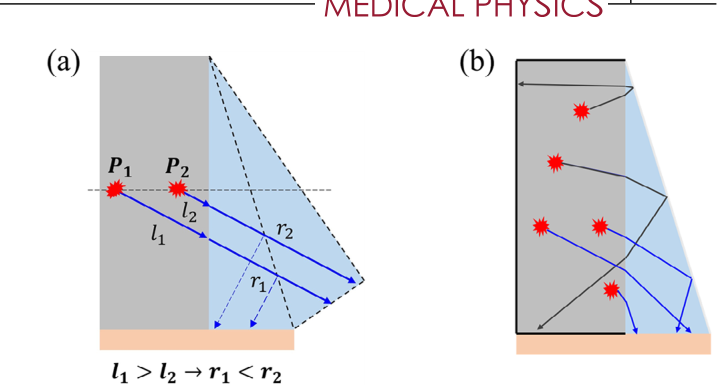

**Figure 2.** FIGURE 2 Principle of the DOI compensation using wedge-shaped light guide.解説: くさび形ライトガイドを用いたDOI補償の原理を示しています。異なる深さ（P1とP2）でガンマ線が相互作用した場合でも、くさび形ライトガイドを通ることで光路長の差（l1とl2）と、くさび内で生じる追加の光路長（r1とr2）が相殺され、光検出器への到達時間の不確かさが低減される様子が描かれています。

で視覚的に示されています。この設計では、くさび面以外の表面からの反射光や、くさびを通らない不要な光子は除去されるように、特定の部分が黒色塗料で覆われ、光検出器はくさびの底面に配置されます。チェレンコフ放射は、荷電粒子の軌道を中心とした円錐状の指向性パターンを持つことが知られています。この指向性を最大限に活用するため、くさび形ライトガイドは、ガンマ線の伝播方向に対して垂直ではなく、いわゆる「側面読み出し」のような検出形状になるように設計されています。このチェレンコフ放射の伝播方向と、くさび形ライトガイドの主要なパラメータについては

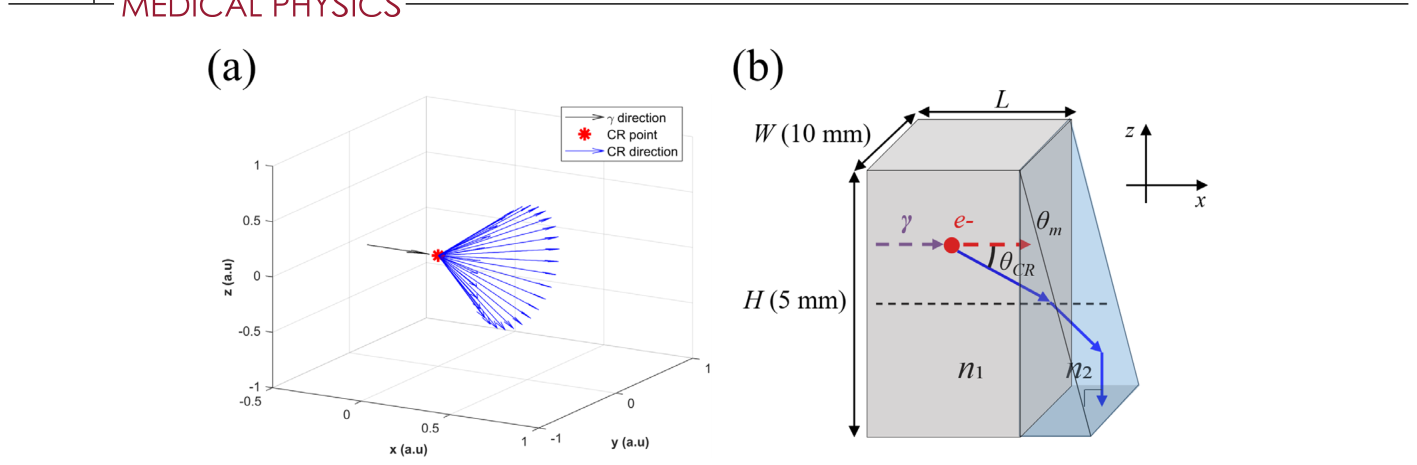

**Figure 3.** FIGURE 3 (a) propagation direction of Cherenkov radiation (b) parameters of the wedge-shaped light guide.解説: チェレンコフ放射の光子伝播方向（a）と、くさび形ライトガイドの設計パラメータ（b）を示しています。（a）ではチェレンコフ放射が円錐状に放出される様子が示され、（b）ではチェレンコフ放射体（鉛ガラス）の厚さL、幅W、高さH、屈折率n1、くさびの屈折率n2、そしてくさびの角度θmなどが示されています。

で詳細が示されています。光子の検出効率を維持するため、鉛ガラスの屈折率（n1）を1.8と高く設定することで、チェレンコフ放射の光子生成を促進しています。また、くさびの誘電体は透明で、一般的なガラス材料に相当する屈折率n2=1.5と仮定されています。くさびの傾斜面は反射率1の反射材で覆われ、光検出器にほぼ垂直に入射するように光子を導く角度に設計されています。この研究では、くさびの角度は10度に設定されました。

モンテカルロシミュレーションによる性能評価

提案されたくさび形ライトガイドの有効性を検証するため、著者らはモンテカルロシミュレーションフレームワークを開発しました。このシミュレーションは、チェレンコフ放射体内でのガンマ線相互作用、電子散乱、チェレンコフ光子の生成といった一連のプロセス全体をモデル化しています。比較のため、従来の平面型ライトガイドと、提案されたくさび形ライトガイドの2つの検出器ジオメトリが用いられました。このシミュレーションは、2つのガンマ線点線源をどの程度区別できるかを評価するために設定されています。

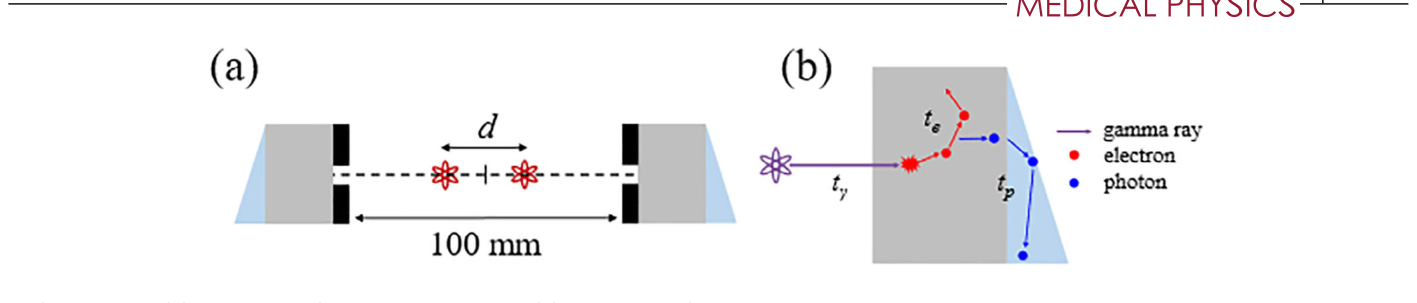

**Figure 4.** FIGURE 4 (a) schematic of the simulation setup (b) schematic of the gamma ray detection process.解説: モンテカルロシミュレーションのセットアップ（a）とガンマ線検出プロセス（b）の概略図です。（a）では、2つのガンマ線検出器が100 mm離れて配置され、2つの点線源が距離dで中央に設定されています。（b）では、ガンマ線が検出器に入射し、電子を生成し、チェレンコフ光子を放出し、光検出器に到達するまでの時間要素（tγ, te, tp）が示されています。

にシミュレーションのセットアップとガンマ線検出プロセスの概略が示されています。この研究における主要な性能評価指標は、空間分解能とガンマ線感度です。シミュレーションでは、2つの点線源間の距離を変えながら、最小分解可能距離を決定しました。個々の点線源は独立してシミュレーションされ、その結果得られるイベントごとの位置座標は、最終的な画像を形成するために重ね合わせられます。2つの点線源は、レイリー基準（谷とピークの比率が73.5%を下回る場合）を満たせば分離可能と見なされます。検出器のタイムスタンプは、ガンマ線が線源から鉛ガラスに到達する時間（tγ）、電子が散乱してチェレンコフ光子を放出する時間（te）、そして光子が放出点から光検出器に到達する時間（tp）の合計として定義されます。位置推定は時間差から線形に決定されるため、報告される最小分解可能距離は、時間に換算した分離（Δteq）として表現されます。さらに、光検出器のPDE（Photon Detection Efficiency / 光子検出効率）が100%ではない、より現実的な30%の場合についてもシミュレーションが行われました。

シミュレーション結果：くさび形ライトガイドの有効性

まず、シミュレーションにおける電子散乱とチェレンコフ放射のモデリングが適切であることを確認するため、ガンマ線方向とチェレンコフ電子の角度分布が既存の研究結果と比較され、よく一致することが示されました。また、電子軌跡の終点の散布図も球面状の分布を示し、既存研究と一致しています。

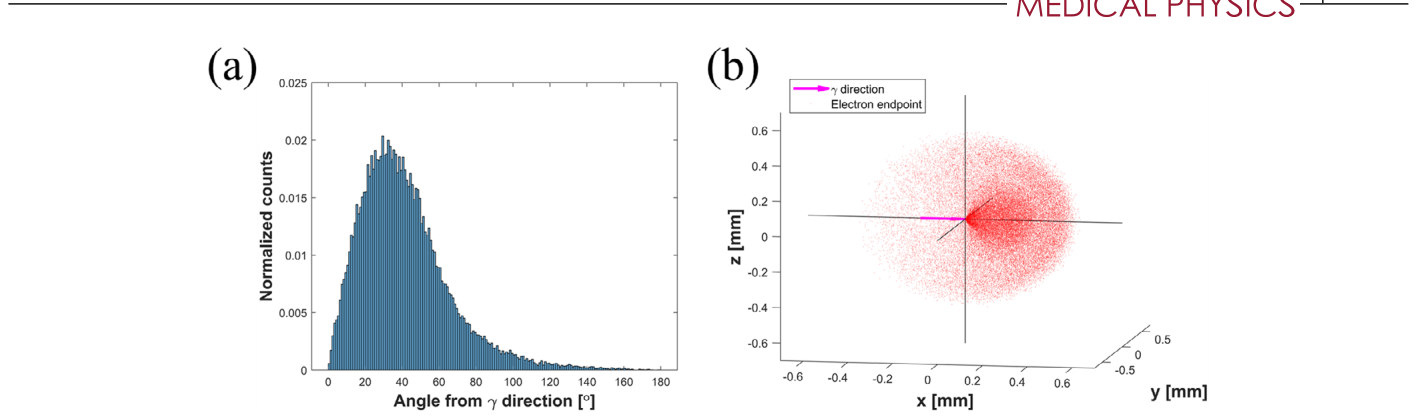

**Figure 5.** FIGURE 5 (a) distribution of the angle between the gamma-ray direction and the Cherenkov electron (b) endpoints of electron trajectories.解説: ガンマ線方向とチェレンコフ電子の角度分布（a）と、電子軌跡の終点の散布図（b）です。（a）は、ガンマ線とチェレンコフ電子の間の角度がどの程度分布しているかを示し、（b）は電子が散乱後にどの位置で停止するかを示しています。

にその結果が示されています。最初のチェレンコフ光子の放出角度分布は、電子散乱の影響でピークが広がることが示されました。さらに、全ての放出されたチェレンコフ光子の角度分布は、電子散乱の影響により、最初の光子よりもさらに広い分布を示しています。

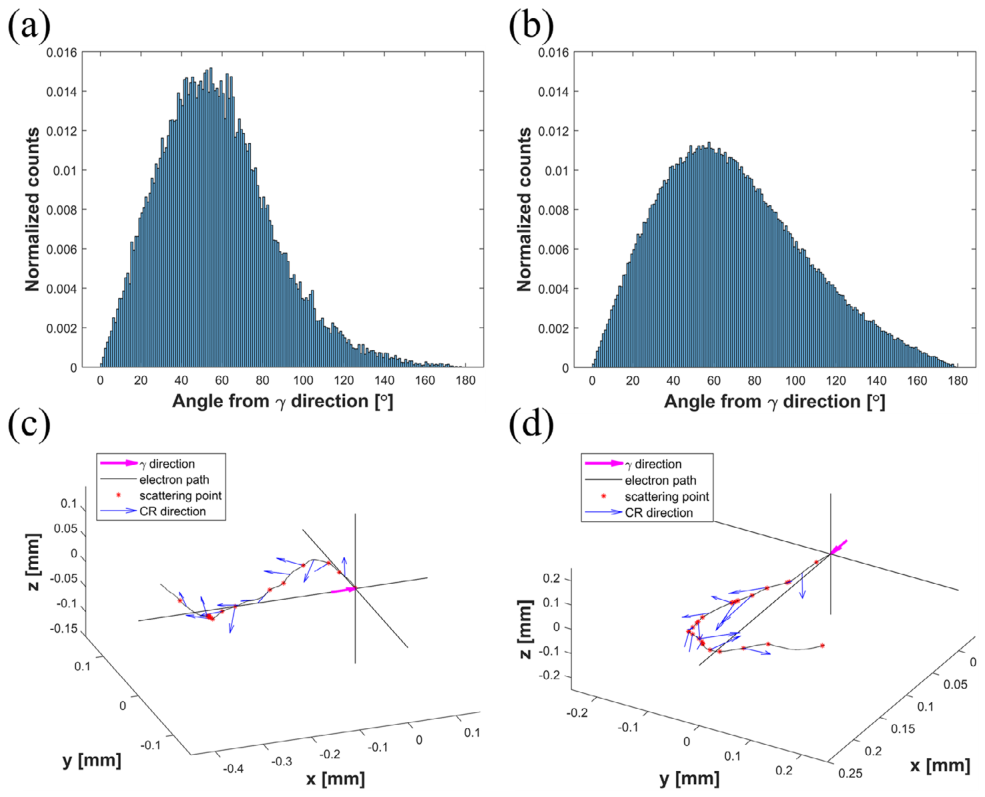

**Figure 6.** FIGURE 6 (a) distribution of the angle between the ﬁrst emitted Cherenkov photon and the gamma-ray direction (b) distribution of the angles between all emitted Cherenkov photons and the gamma-ray direction (c) ﬁrst example of the electron trajectory (d) second example of the electron trajectory.解説: （a）最初のチェレンコフ光子とガンマ線方向の角度分布、（b）全てのチェレンコフ光子とガンマ線方向の角度分布、そして（c）と（d）は電子の軌跡とそれに対応するチェレンコフ光子の放出方向の例を示しています。電子散乱により、光子放出角度分布が広がっている様子が分かります。

では、これらの光子放出角度分布と、電子軌跡およびチェレンコフ光子放出方向の具体的な例が示されています。1イベントあたり平均9.8個の光子が放出されることが計算されました。
次に、光検出器の有効検出領域が性能に与える影響が検証されました。光検出器がくさびとチェレンコフ放射体の底部全体を覆う構成では、1.6 mm離れた2つの点線源を区別できませんでした。これは、くさびを通らない光子も検出してしまうため、DOIに起因するタイミング不確かさの補償効果が適切に得られなかったためです。これに対し、光検出器がくさびの底面に集中する構成では、同じ1.6 mm離れた2つの点線源を区別することができました。この結果は、くさび形ライトガイドによるDOI補償効果が適切に達成されるためには、検出領域の限定が重要であることを示しています。この違いが

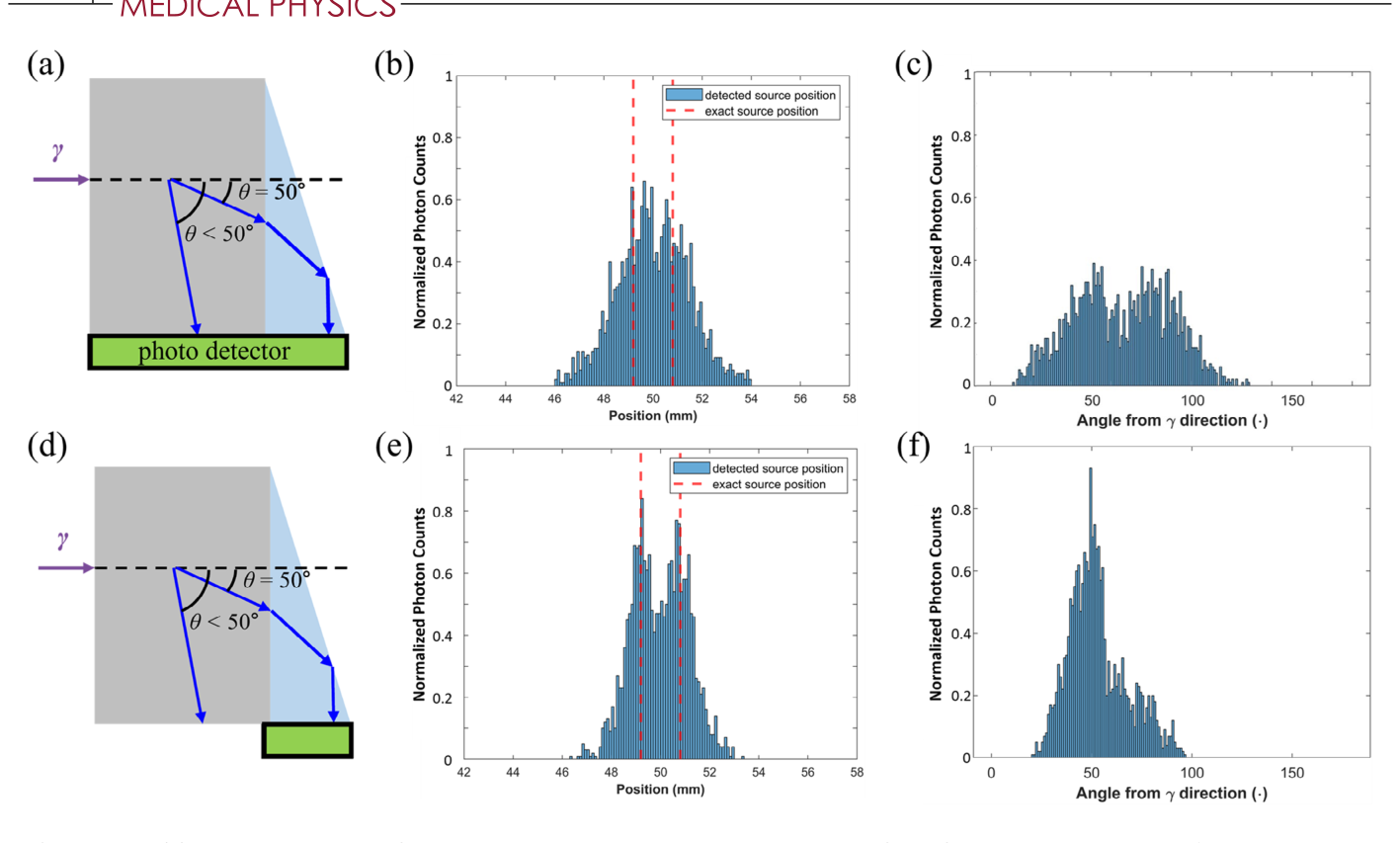

**Figure 7.** FIGURE 7 (a) schematic diagram of a photodetector that covers the entire bottom surface of both the wedge and the Cherenkov radiator (b) image using the detector (a) (c) the angle between the gamma-ray direction and the ﬁrst detected Cherenkov photon emission direction (d) schematic of a photo detector that is focused on the bottom surface of the wedge (e) image using the detector (e) (f) the angle between the gamma-ray direction and the ﬁrst detected Cherenkov photon emission direction.解説: 光検出器の有効検出領域の違いによる性能比較です。（a）は光検出器がくさびとチェレンコフ放射体の底部全体を覆う構成で、（b）はその構成での検出画像、（c）はその検出器で検出された光子の放出角度分布です。（d）は光検出器がくさびの底面に集中する構成で、（e）はその検出画像、（f）はその検出器で検出された光子の放出角度分布です。検出領域を限定することで2点線源の分離が改善されているのがわかります。

に示されています。
最も重要な結果として、くさび形ライトガイドは、従来の構成と比較してDOIに起因するタイミング不確かさを大幅に低減することがシミュレーションで示されました。特に3 mm厚のチェレンコフ放射体では、DOIに起因するタイミング不確かさを26.3%削減できることが判明しました。

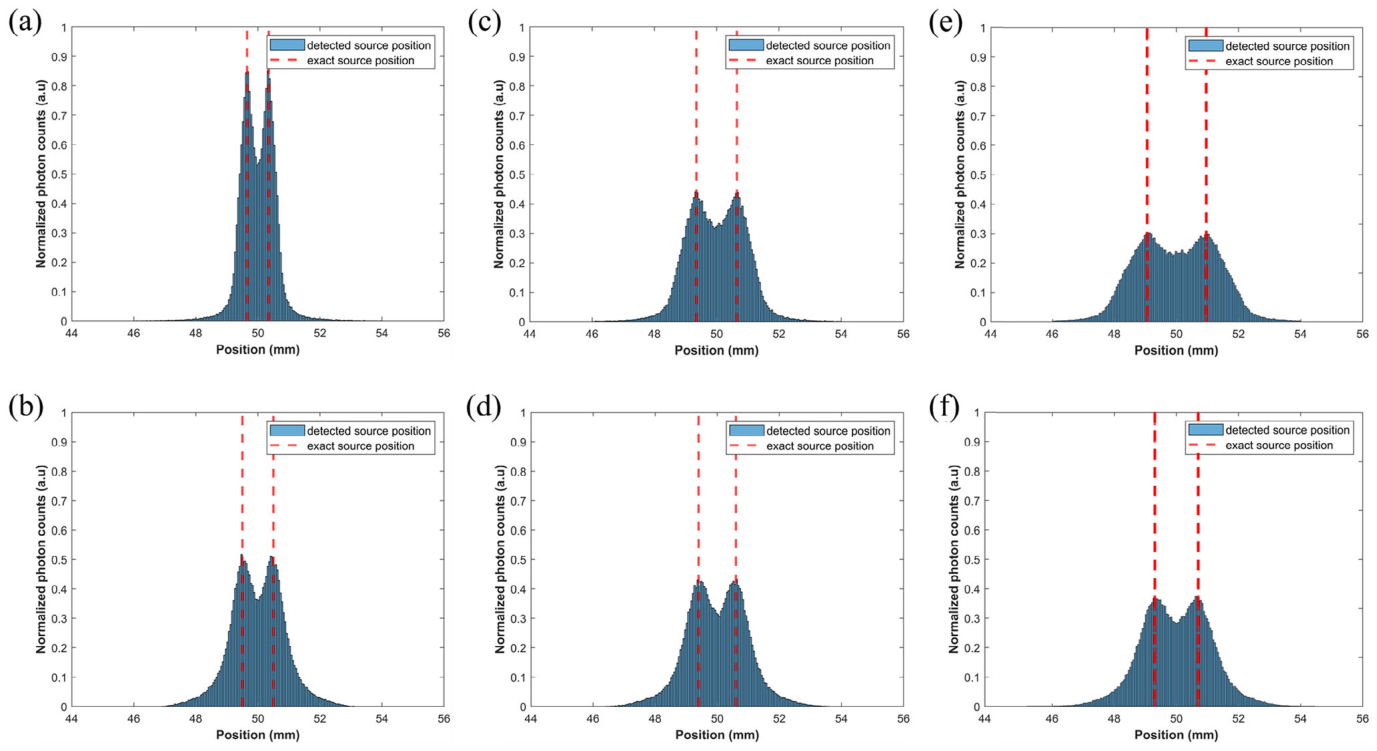

**Figure 8.** FIGURE 8 (a) minimum resolvable distance of 1 mm lead glass without wedge-shaped light guide (b) minimum resolvable distance of 1 mm lead glass with wedge-shaped light guide (c) minimum resolvable distance of 2 mm lead glass without wedge-shaped light guide (d) minimum resolvable distance of 2 mm lead glass with wedge-shaped light guide (e) minimum resolvable distance of 3 mm lead glass without wedge-shaped light guide (f) minimum resolvable distance of 3 mm lead glass with wedge-shaped light guide.解説: チェレンコフ放射体の異なる厚さ（1mm, 2mm, 3mm）における、くさび形ライトガイドの有無による最小分解可能距離の比較です。（a）と（b）は1mm厚、（c）と（d）は2mm厚、（e）と（f）は3mm厚の鉛ガラスに対する結果で、くさび形ライトガイドがある場合（b, d, f）とない場合（a, c, e）が比較されています。

に、厚さの異なる鉛ガラス（1mm, 2mm, 3mm）において、くさび形ライトガイドの有無による最小分解可能距離の比較が示されています。このくさび形ジオメトリは、多層検出器構成での空間分解能の向上にも寄与します。しかしながら、感度の低下というトレードオフも観測されました。

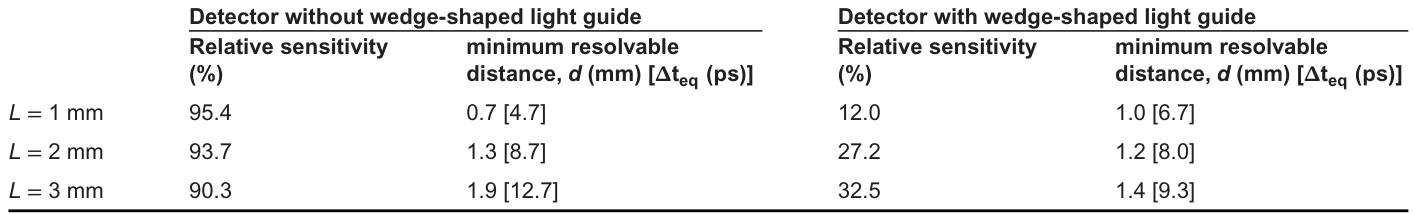

**Table 1.** TABLE 1 Relative sensitivity and minimum resolvable distance of detectors with and without the wedge-shaped light guide. The timing-equivalent separation was calculated as Δteq = 2d/c (L = 1, 2, and 3 mm).

は、くさび形ライトガイドの有無による相対感度と最小分解可能距離（時間に換算した分離Δteqも含む）をまとめたものです。例えば、3 mm厚の鉛ガラスの場合、くさび形ライトガイドがない検出器の感度は90.3%で最小分解可能距離は1.9 mm（12.7 ps）でしたが、くさび形ライトガイドがある検出器では感度が32.5%に低下するものの、最小分解可能距離は1.4 mm（9.3 ps）に改善されました。この結果は、特に2 mmおよび3 mmの厚い放射体において、くさび形ライトガイドが深さに起因するタイミング不確かさを軽減する上で有効であることを示唆しています。
また、光検出器のPDEが30%と仮定した場合のシミュレーションも行われました。

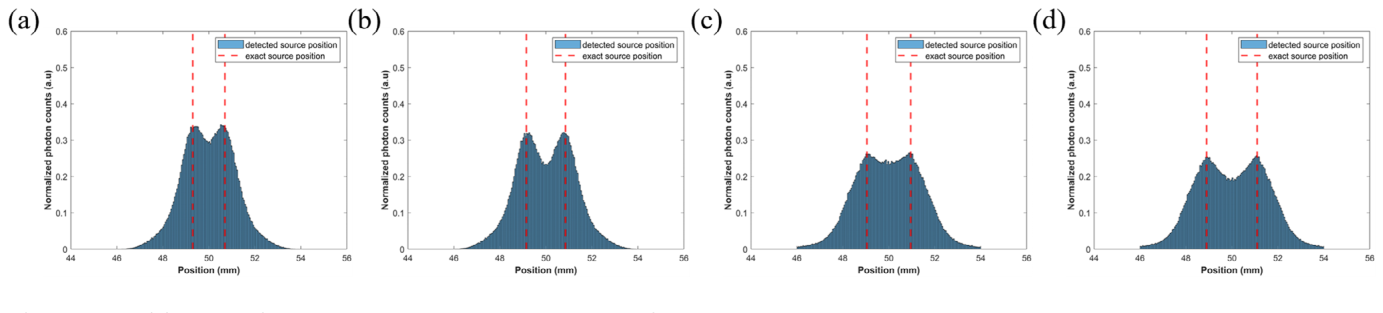

**Figure 9.** FIGURE 9 (a) image of two point source having the distance of 1.4 mm using 3 mm lead glass with wedge-shaped light guide when the PDE is 30% (b) minimum resolvable distance of 3 mm lead glass with wedge-shaped light guide when the PDE is 30% (c) image of two point source having the distance of 1.9 mm using 3 mm lead glass without wedge-shaped light guide when the PDE is 30% (d) minimum resolvable distance of 3 mm lead glass without wedge-shaped light guide when the PDE is 30%.解説: 光検出器のPDE（光子検出効率）が30%の場合における、くさび形ライトガイドの有無による2点線源の画像と最小分解可能距離の比較です。（a）は3mm厚鉛ガラスとくさび形ライトガイドありで1.4mm分離の画像、（b）は同じ条件での最小分解可能距離のプロファイル、（c）は3mm厚鉛ガラスとくさび形ライトガイドなしで1.9mm分離の画像、（d）は同じ条件での最小分解可能距離のプロファイルです。

に、PDEが30%の場合における、くさび形ライトガイドの有無による2点線源の画像と最小分解可能距離が示されています。PDEが100%の場合、くさび形ライトガイド構成では1.4 mmの最小分解可能距離を達成しましたが、PDEが30%に低下すると、分解能は劣化する傾向にありました。それでも、PDEが30%の場合でも、くさび形ライトガイドがある構成では1.7 mmの最小分解可能距離を達成し、くさび形ライトガイドがない構成での2.2 mmと比較して改善が見られました。ただし、感度はくさび形ライトガイドなしで76.6%であったのに対し、ありでは16.1%と大幅に低下しました。

考察：分解能向上への寄与と感度向上のための戦略、そして今後の展望

この研究の考察では、くさび構造による分解能向上が主にDOI補償効果によるものであることが確認されました。サイドリードアウト（側面からの読み出し）構造自体が分解能向上に大きく寄与するわけではなく、電子散乱がない理想的な条件下ではくさび形ライトガイドの効果が最大化され、特定の放出角度を持つ光子のみが効果的に補正されることが示されています。このアプローチは、光検出前に物理的に光路を補償する「受動的な光学的前補償」であり、イベントごとのDOI推定やキャリブレーションを必要としない点で新規性があります。ただし、光子の指向性に依存し、受容範囲外の光子を排除するため、感度低下という課題も伴います。このため、既存のDOI補償手法（光検出後の情報処理）と相補的な関係にあると考えられます。
感度低下への対策として、著者らは2つの戦略を提案しています。一つは「廃棄される光子の活用」です。くさびの底部に限定された光検出器領域は感度低下を招くため、これまで検出されなかった光子を有効活用する検討が行われました。

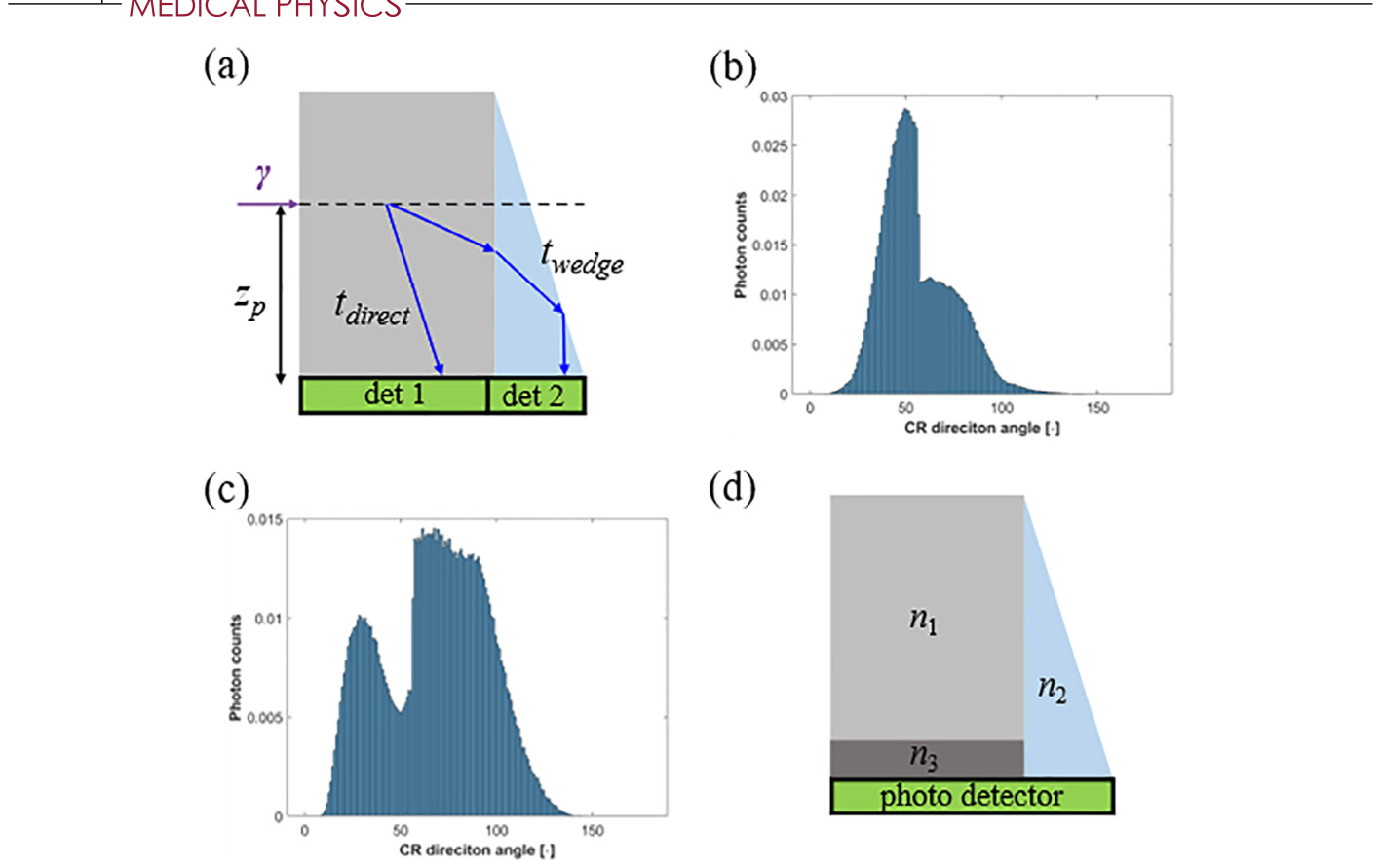

**Figure 10.** FIGURE 10 (a) diagram of method for time offset correction using two detectors (b) angle of Cherenkov photon detected by detector 1 (c) angle of Cherenkov photon detected by detector 2 (d) diagram of method for time offset correction using different refractive index.解説: 2つの検出器を用いた時間オフセット補正方法の図（a）と、検出器1（b）および検出器2（c）で検出されるチェレンコフ光子の放出角度分布を示しています。（d）は異なる屈折率の層を導入して時間オフセット補正を行う方法の図です。これにより、通常廃棄される光子も活用できる可能性が示唆されています。

は、この時間オフセット補正方法の図と、2つの検出器で検出されるチェレンコフ光子の放出角度分布を示しています。検出器1（くさびを通る光子を検出）と検出器2（廃棄された光子を検出）では、それぞれ検出される光子の放出角度分布が異なり、検出器2の光子は検出器1の光子よりも早く到達する傾向があります。この時間差を補償するため、高屈折率層を挿入して検出器2の光子に遅延を与えることで、両方の光子を活用し、感度を改善できる可能性があります。もう一つは「カスケード構造」です。くさび形ライトガイドの利点の一つは、光検出器をガンマ線伝播方向に平行に配置できることです。これは、SiPM（シリコン光電子増倍管）よりもかさばるMCP-PMT（マイクロチャンネルプレート光電子増倍管）のような高性能光検出器を使用する際に特に有効です。ガンマ線検出を妨げることなく、検出器をカスケード（多層）構造にすることで感度を向上させる可能性があるとしています。

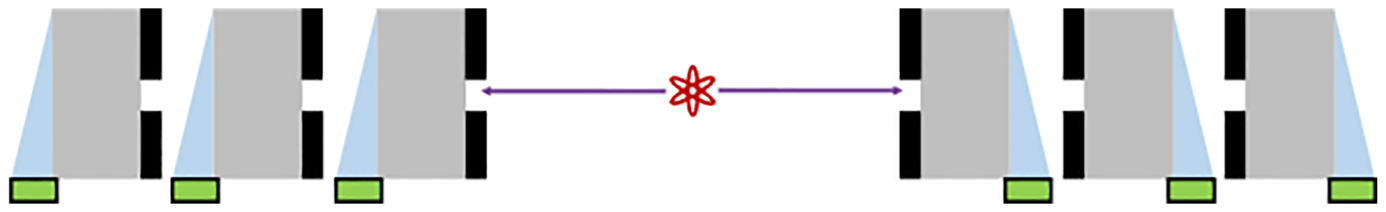

**Figure 11.** FIGURE 11 Cascade structure.解説: くさび形ライトガイドによって可能になるカスケード構造の概念図です。光検出器をガンマ線伝播方向に平行に配置することで、検出器を多層に重ねてもガンマ線検出を妨げず、感度向上が期待されます。

にカスケード構造の概念図が示されています。
この研究は、直接的な臨床応用を意図したものではなく、チェレンコフベースの検出スキームにおける光子経路とタイミング特性の基本的な理解を深めるための実験的なプラットフォームとして位置づけられています。そのため、感度には現在のところ限界があることが認識されています。今後の課題としては、放射体の厚さを増すこと、高屈折率・高透明性材料を利用すること、光検出器のカバー範囲を最適化することなどにより、システム全体の効率を改善することが挙げられます。また、くさび材自体で生成される可能性のあるチェレンコフ光子が考慮されていない点や、くさび角度の最適な設計についても今後の研究で深掘りすべき点が残されています。しかし、このアプローチは、TOF-PETのような超高速タイミング性能が求められる先進的なPETシステムのための基盤となり得ると結論付けられています。
