骨盤臓器の3D再構築を革新する：MRIからの高精度モデル生成へのハイブリッドAIアプローチ
解説対象論文: High-fidelity 3D geometric reconstruction of pelvic organs from MRI: a hybrid deep learning and iterative optimization approach
Physics in Medicine and Biology｜被引用数: 0（2026年10月21日時点）
女性の健康に深く関わる骨盤臓器の3次元（3D）モデルは、疾患の診断、治療計画、予後予測において極めて重要な役割を果たします。特に、骨盤臓器脱（POP）のような状態においては、MRI画像から精確な3D形状を再構築することが、一人ひとりの対象者に合わせた解析の鍵となります。しかし、従来の再構築手法は、その手間と専門知識の必要性、そしてばらつきが生じやすい性質から、広く普及するには多くの課題がありました。本研究は、この長年の課題に対し、ディープラーニング（DL）と反復最適化という二つの強力な技術を融合させた革新的なハイブリッドフレームワークを提案し、高忠実度かつ高品質な骨盤臓器の3Dモデルを効率的に生成する新時代の幕開けを告げています。本記事では、この画期的なアプローチがどのようにして従来の「技術的なギャップ」を埋め、医療画像インフォマティクスに新たな可能性をもたらすのかを詳しく解説します。
骨盤臓器の3Dモデル化における課題
どうも、Beyond the Pixelです。骨盤臓器の3Dモデルは、骨盤底の疾患研究や、一人ひとりの対象者に合わせた解析において非常に重要です。特に、骨盤臓器脱（POP）のような病態を理解し、その進行を予測し、手術計画を最適化するためには、MRI画像から高精度な3次元（3D）幾何学的形状を再構築することが求められます。しかし、従来の3Dモデル構築ワークフローは、専門家による画像ごとの手作業または半自動セグメンテーション（画像中の特定の領域を識別する作業）に依存しており、非常に手間がかかり、標準化が困難でした。骨盤底の複雑な解剖学的構造と対象者間の大きなばらつきのため、高品質な3D形状を生成するには多大な専門知識が必要で、一つの症例に数時間から数日かかることもありました。また、作業者の主観が再構築結果にばらつきをもたらすことも課題でした。ディープラーニング（DL）による画像解析技術は、MRI分野で目覚ましい進歩を遂げていますが、ボクセル（3D画像の最小単位）ベースの画像処理に留まることが多く、生成される3D形状が荒い表面や非生理的な歪み、構造的な滑らかさの欠如といった問題を抱えていました。これは、明示的な3D幾何学的・位相的制約がないためです。結果として、これらの3D形状は、その後の生体力学シミュレーション（物理的な力に対する体の反応を計算する解析）など、構造ドメインでの高度な解析に適用するには、さらに手作業での修正を必要とし、効率と標準化を妨げる「技術的なギャップ」が生じていました。
DLと反復最適化を融合したハイブリッドフレームワーク
この研究では、骨盤臓器の3D幾何学的再構築におけるこれらの課題を克服するため、ディープラーニングと反復最適化を統合したハイブリッドな変形可能形状モデリングフレームワークを開発しました。このフレームワークは、膀胱、子宮、直腸という女性の骨盤MRIにおける3つの主要な臓器を対象としています。このフレームワークは、大きく分けて以下の4つの段階で構成されます。1つ目は、MRIから得られたセグメンテーションマスクから初期形状を抽出し、正規化する段階です。ここでは、マーチングキューブ法（ボクセルデータから表面メッシュを生成するアルゴリズム）が用いられます。2つ目は、DLによって変形を予測する段階です。ディープニューラルネットワークが、標準的な球形テンプレートを臓器特有の形状に変形させるための大域的な変位場（各点での移動方向と量を表すベクトル場）を予測します。3つ目は、幾何学的制約付き反復最適化です。DLが生成した形状を初期値として利用し、反復最適化モジュールが局所的な歪みを修正し、境界適合性を改善し、位相的整合性（穴の数や連結性といった形状の基本的な性質）を維持しながら、メッシュの頂点をさらに最適化します。4つ目は、空間登録です。最適化された形状は、元のMRIの空間座標系に登録し直され、最終的な対象者固有の3D形状が生成されます。
このフレームワークでは、学習フェーズと推論フェーズで、DLと反復最適化の間の相乗効果を異なる戦略で設計しています。学習フェーズでは「最適化からの学習」戦略を採用し、反復最適化によって得られた最適な変位場を擬似ラベルとしてDLモデルの学習を指導します。一方、推論フェーズでは、学習済みのDLモデルが迅速に初期変位場を予測し、その後の軽量な反復最適化モジュールが残りの誤差を修正し、境界適合性と表面の滑らかさを改善します。
ジオメトリ認識型DLモデルの革新的なアーキテクチャ
本研究で提案されたディープラーニングモデルは、高精度な変位場マッピングを学習するために、ジオメトリ認識型マルチレベルアーキテクチャを採用しています。このモデルは、主に4つの機能ステージから構成されます。1つ目は、デュアルブランチグラフ構築です。入力点群（3D空間の点の集合）と球面テンプレートからグラフを構築し、局所的な空間関係を捉えます。2つ目は、特徴抽出と相互作用です。EdgeConv層を用いて高次元の空間埋め込みを抽出し、マルチヘッドクロスアテンションモジュール（異なる情報源からの特徴を組み合わせるメカニズム）を導入して、テンプレート特徴と点群特徴を深く融合させます。これにより、標準テンプレートと対象者固有の点群間の空間的対応関係を明示的にモデル化し、形態学的変動を捉えることを目指します。3つ目は、ジオメトリ認識型エンコーダ・デコーダです。U-Netのような階層的な構造を採用し、マルチスケールの幾何学的情報を集約することで、大域的な解剖学的輪郭から局所的な微細な幾何学的詳細までをプログレッシブにマッピングします。この構成は、モデルの局所的な解剖学的ニュアンスへの感度を高めつつ、大域的な位相安定性を維持し、変形中の非物理的なメッシュ歪みを低減することを意図しています。4つ目は、空間変換と変位場出力です。集約された特徴は、最終的なEdgeConv層を通じて頂点ごとの変位場を生成し、これを球面テンプレートに適用することで、対象の臓器固有の3D形状に変形させます。
このモデルの中心的な技術の一つである「ジオメトリ認識型畳み込み層」は、従来の1D畳み込みニューラルネットワークの限界に対処するために開発されました。この層は、頂点間のユークリッド距離（直線距離）に基づいて動的な幾何学的重みを生成し、これを適応的な畳み込み重みにマッピングします。このメカニズムにより、空間的に近い頂点からの特徴により高い重要度を割り当てることで、局所的な物理的形状に受容野（特徴を捉える範囲）を適応させます。これにより、メッシュが大きく圧縮されたり引き伸ばされたりする状況でも、非物理的な幾何学的歪みを抑制し、モデルの堅牢性を高めます。
二段階学習戦略による精度と品質の両立
この研究では、複雑な幾何学的変形パターンを効果的に学習させるため、「二段階償却最適化（amortized optimization）学習戦略」を設計しました。この戦略の根底には、時間のかかる反復的な幾何学的最適化プロセスを、データ駆動型学習によってパラメータ化されたニューラルネットワークのマッピングに変換し、推論時に高精度な変位場を迅速に予測できるようにするという考えがあります。
第一段階は、教師あり完全償却学習です。この段階では、モデルは専門家のデモンストレーションに類似した回帰タスクを実行します。反復最適化によって得られた最適な変位場が真値の教師信号として機能し、ネットワークに基本的な形状再構築能力を付与し、臓器の解剖学的構造に関する大域的な認識を迅速に確立することを目的とします。
第二段階は、目的駆動型半償却学習です。ベースラインの形状再構築能力が確立された後、モデルは明示的な幾何学的品質目的によって駆動される幾何学的認識型の微調整段階に入ります。この段階では、学習はもはや事前定義された変位ラベルに依存せず、エッジ長の一貫性、ラプラシアン平滑性、法線一貫性などの幾何学的品質損失関数が勾配指導として直接使用されます。この段階の目的は、物理的および幾何学的事前知識を活用して、残りの予測誤差を修正し、再構築された3D形状の境界忠実度と表面品質の両方を向上させることです。この二段階学習戦略の根底にある考え方は、大域的な形態学習と局所的な幾何学的詳細の洗練を時間的に分離し、学習の初期段階における大まかな形状収束と微細な特徴適合間の相互干渉を最小限に抑えることで、最適化の不安定性を低減することにあります。この結果、提案された二段階学習戦略は、解剖学的忠実度と幾何学的品質の優れたバランスを達成しました。
評価結果：既存手法を凌駕する高精度・高品質

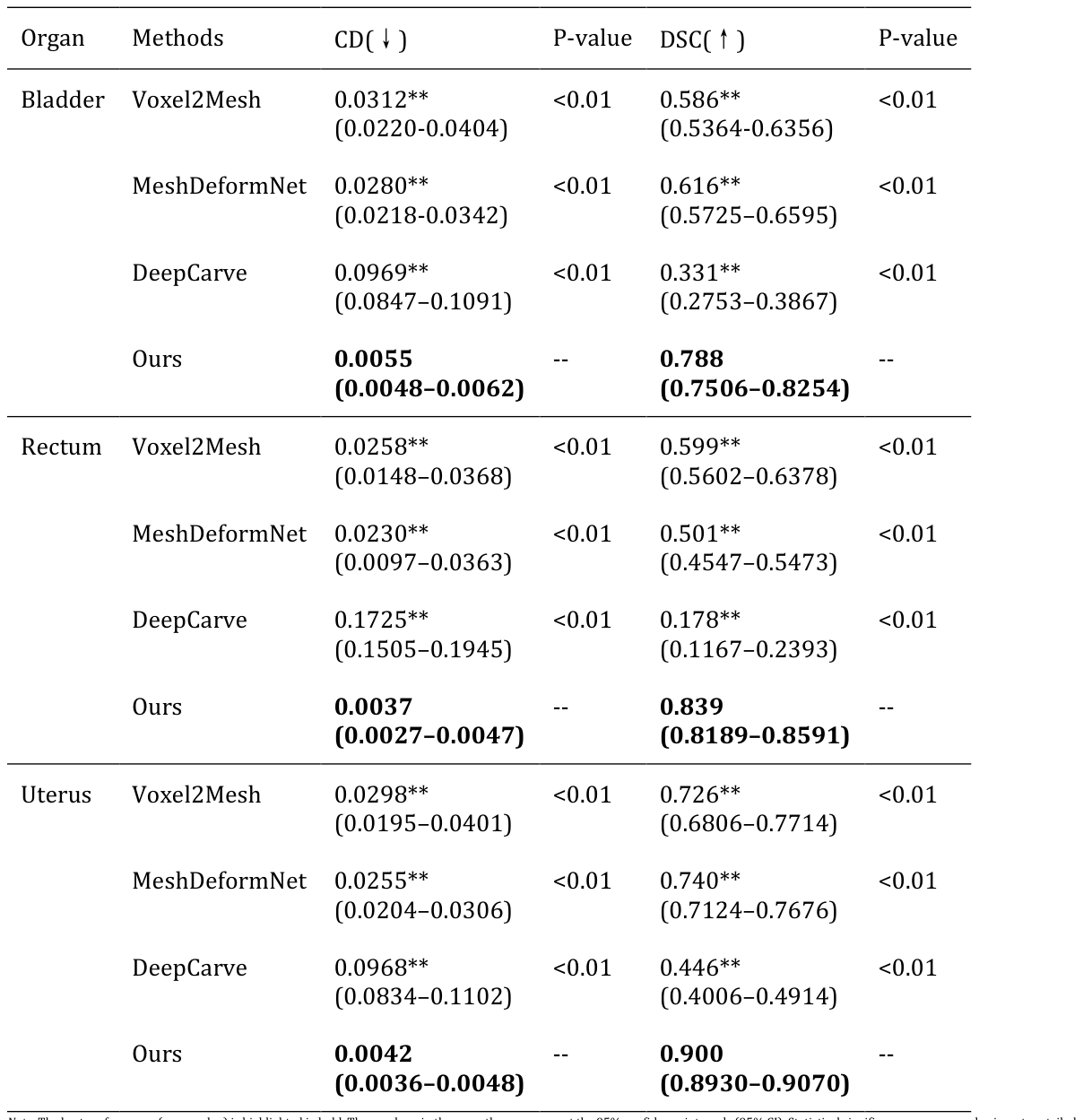

提案されたDLモデルは、既存の主要な3D臓器幾何学的再構築DLモデルと比較して、すべての幾何学的忠実度指標で一貫して優れた性能を示しました。特に、Chamfer Distance（点群間の平均距離）に関して、本モデルは他のベースラインモデルと比較して、再構築誤差を一桁削減しました。これは統計的に有意な改善でした。
定性的な視覚的評価においても、本フレームワークは形態学的再構築において顕著な優位性を示しました。再構築された形状は、大域的な位相において初期形状と高い忠実度で一致し、シャープな曲率変化や複雑な臓器境界遷移といった微細な解剖学的詳細もより正確に捉え、最適化された参照形状に近い結果を示しました。

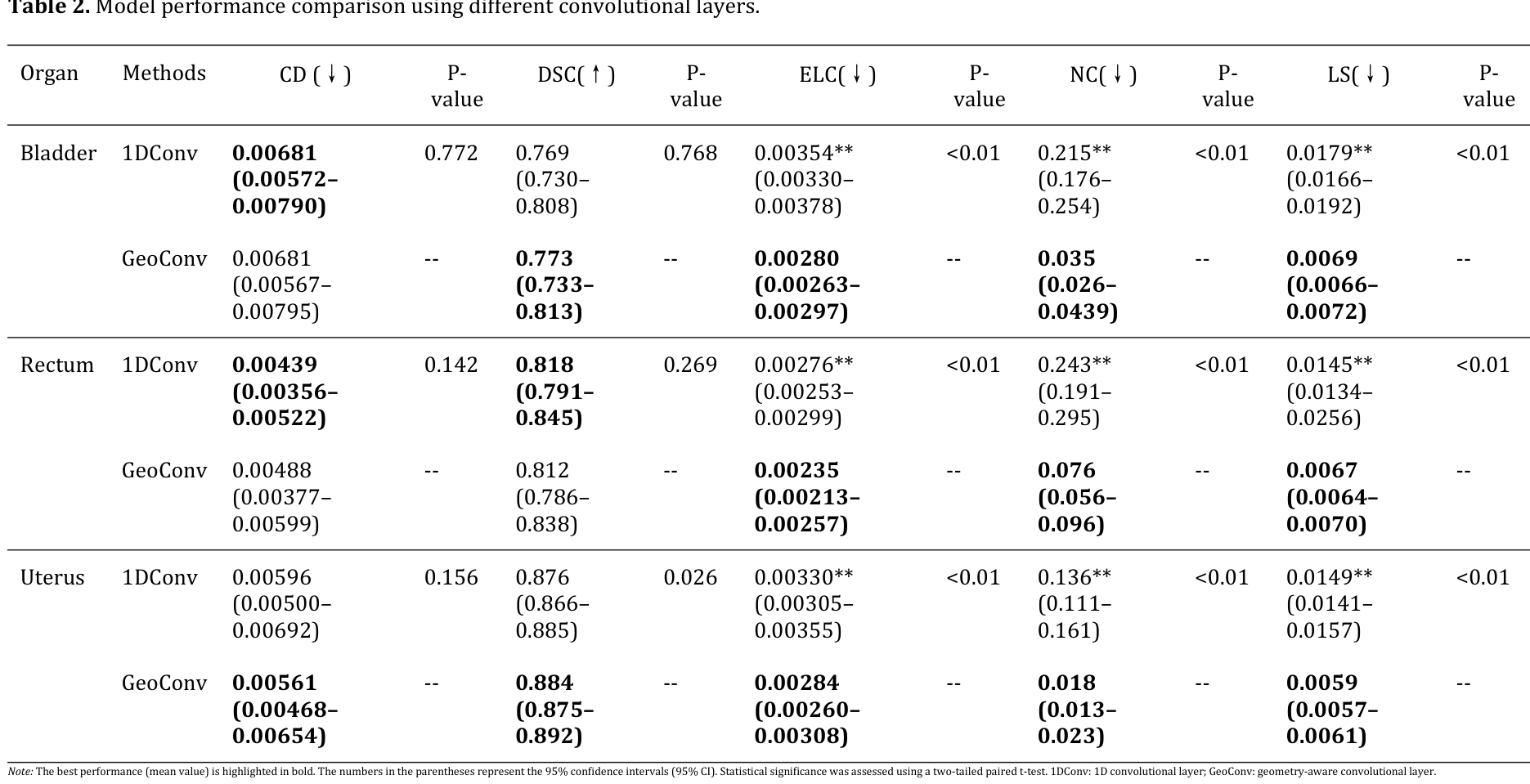

また、ジオメトリ認識型畳み込み層の有用性を検証するために行われた比較では、標準的な畳み込みと比較して、提案されたジオメトリ認識型畳み込み層が表面の粗さを低減し、非物理的な幾何学的ノイズを抑制することが示されました。
定量的な性能評価では、幾何学的忠実度に関しては両アーキテクチャで同等の性能でしたが、幾何学的品質を評価する指標では明らかな差が見られました。ジオメトリ認識型畳み込みは、法線一貫性やラプラシアン平滑性に関連する誤差指標において、一桁の削減を達成し、標準畳み込みを大幅に上回りました。
さらに、DLによる初期化支援の有無による収束曲線の比較では、DLなしの単独最適化経路が1000回の反復（約150秒）後でも遅い収束を示したのに対し、二段階ハイブリッドフレームワークは、約100回の反復（約15秒）で安定した状態に達し、計算効率の顕著な差が示されました。100回の反復時点での定性的な比較では、ハイブリッドフレームワークがすでに解剖学的に妥当で忠実度の高い形状を生成しているのに対し、単独最適化では原始的な輪郭のままで、対象となる解剖学的構造への形態学的収束が不十分であることが示されました。
生体力学シミュレーションへの応用とメッシュ品質の向上

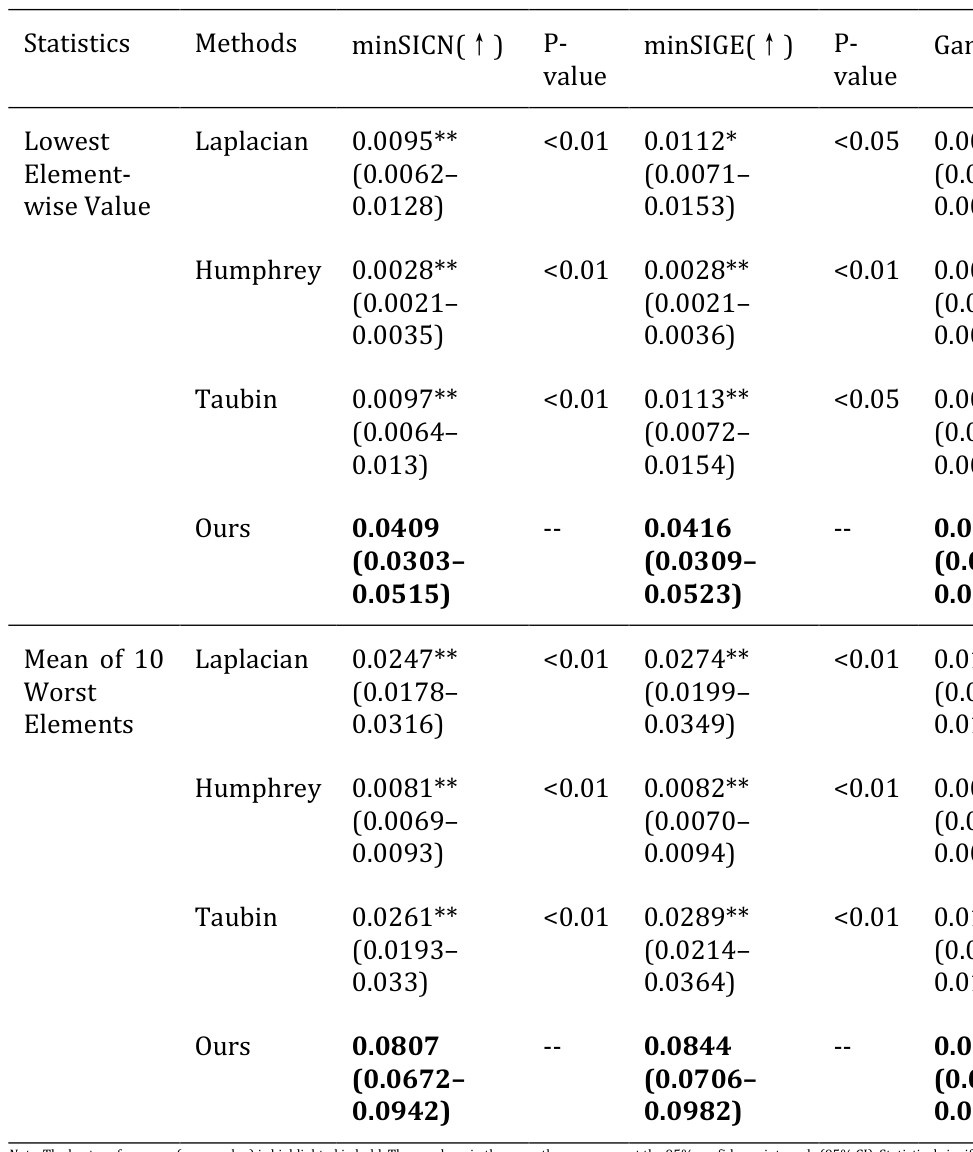

有限要素法（FEM）を用いた生体力学シミュレーションでは、明確に定義された体積要素を持つ高品質なメッシュモデルが不可欠です。本研究のフレームワークは、下流の生体力学ワークフローにおける四面体メッシュ（3D形状を分割した最小単位）の品質向上においても優位性を示しました。従来のラプラシアン平滑化やタウビン平滑化といった後処理アルゴリズムと比較して、本アプローチはメッシュ品質の下限値を数倍向上させました。これらの伝統的なアルゴリズムがメッシュの収縮を引き起こすリスクがあるのに対し、本研究の幾何学的モジュールは学習された多様体構造（滑らかな幾何学的空間）に基づいて要素分布を積極的に最適化します。
この結果、本フレームワークは「最低要素ごとの値」と「最悪の10要素の平均値」の両方を効果的に向上させ、大規模変形解析における局所的な要素品質の改善を示しました。これにより、本フレームワークは画像ドメインのセグメンテーションと構造ドメインの解析との間のギャップを効率的に埋め、高忠実度・高品質な骨盤臓器の形状を生成することで、対象者固有の骨盤底モデリングおよび解析を強力に支援します。
本研究の意義と今後の展望
この研究は、対象者固有の骨盤底モデリングに新たな視点を提供します。現在の研究の多くはボクセル単位のセグメンテーションに焦点を当てていますが、これらの手法は位相的連続性や幾何学的整合性を無視しがちであり、高度な下流解析を妨げる「技術的なギャップ」を残しています。本フレームワークは、セグメンテーション出力から直接3D幾何学的再構築を自動化することでこのギャップを埋め、手作業によるメッシュ修正の負担を軽減し、対象者固有のワークフローの忠実度と効率を向上させます。
例えば、本フレームワークによって生成される高品質で位相的に整合性のとれた3D形状は、骨盤底疾患における対象者固有の構造的損傷メカニズムを調査したり、骨盤底関連医療機器の計算評価を支援したりするために広く用いられる生体力学的有限要素解析に適した入力となります。さらに、本フレームワークは、すべての再構築に統一された位相テンプレートを用いることで、標準化された解剖学的ベースラインを確立します。このアプローチは、従来のモデリングで一般的だった構造的な不整合や多様な頂点数を効果的に排除し、すべての対象者固有モデルが正確な点と点の解剖学的対応関係を共有することを保証します。このような「空間正規化」により、専門家は、これまで技術的なギャップによって妨げられていた、堅牢で大規模な統計的形状解析や、信頼性の高い個人間の形態学的比較を実行できるようになります。今後の研究では、より広範な対象者コホートや臨床環境でこれらの結果を検証し、多様な実世界のシナリオにおけるモデルの安定性と一般化可能性をさらに評価する予定です。
しかし、課題も残されています。第一に、現在のモデリングアプローチの有効性は、入力セグメンテーションラベルまたは学習済みセグメンテーションモデルの精度に大きく依存しています。MRI画像から3D幾何学的表現へのエンドツーエンドの直接マッピングを実現することが、今後の改善の主要な方向性です。第二に、多施設および異機種の画像データを扱う際のモデルの一般化能力と堅牢性は、大規模で多様な臨床コホートを用いたさらなる検証が必要です。最後に、現在の変形フレームワークは主に球状多様体（球のような形状の表面）を持つ臓器の幾何学的形状に限定されています。また、現在の幾何学的指標はメッシュ品質代理性能の改善を示していますが、将来の研究では動的な生理学的シナリオにおける機械的応答を評価するために、特定の境界条件を組み込む予定です。
まとめ
本研究では、ディープラーニングと反復最適化を統合したハイブリッドな変形可能形状モデリングフレームワークを開発し、骨盤臓器の高忠実度な3D幾何学的形状を効率的に再構築しました。ジオメトリ認識型マルチレベルDLアーキテクチャを組み合わせることで、このフレームワークは球面テンプレートから複雑な臓器形態への変位場を予測し、その後、局所的な幾何学的詳細を対象とした反復的な洗練を行います。実験結果は、提案されたアプローチが高い計算効率と優れた幾何学的忠実度の両方を達成し、将来の対象者固有の骨盤底モデリングと解析のための堅牢な技術基盤を確立することを示しています。
用語集
- 骨盤臓器脱（POP）: 骨盤底筋の支持組織が弱くなることで、骨盤臓器が正常な位置からずれてしまう病態。
- MRI: 磁気共鳴画像法。X線を使用せず、磁気と電波を利用して体内の詳細な画像を得る検査。
- セグメンテーション: 画像データにおいて、特定の臓器や組織の境界を識別し、分離する作業。
- 3D幾何学的再構築: 2D画像データから対象の3次元形状をコンピューター上で再現するプロセス。
- ディープラーニング（DL）: 多層のニューラルネットワークを用いて、データから特徴を自動的に学習する機械学習の一分野。
- 反復最適化: 問題の解を求めるために、設定された目標関数を改善するように繰り返し計算を行うプロセス。
- 位相的整合性: 形状の基本的な構造（穴の数や連結性など）が、変形しても保たれること。
- 生体力学シミュレーション: 生物体の構造や機能に対する物理的な力の影響をコンピューターで計算・予測する解析。
- 有限要素法（FEM）: 複雑な形状を小さな要素に分割し、それぞれの要素の挙動を計算して全体の挙動を解析する数値解析手法。
- マーチングキューブ法: 3Dボクセルデータ（体積を持つ画素の集まり）から、物体の表面を表現するメッシュを生成するアルゴリズム。
- 変位場: 3D空間の各点が、変形によってどの方向にどれだけ移動するかを示すベクトル（方向と大きさを持つ量）の集合。
- Chamfer Distance (CD): 二つの点群間の幾何学的忠実度を測る指標の一つで、点群間の平均距離を示す。値が低いほど一致度が高い。
- Dice Similarity Coefficient (DSC): 二つの3D形状の体積重複度を測る指標で、値が高いほど一致度が高い。
- Normal Consistency (NC): 再構築された表面の局所的な幾何学的滑らかさと構造的一貫性を定量化する指標。値が低いほど滑らかでアーティファクトが少ない。
- Laplacian Smoothing (LS): メッシュ頂点とその近傍頂点間の局所的な構造的一貫性を測る指標。値が低いほど滑らかで物理的に妥当な局所変形を示す。
- Edge Loss Consistency (ELC): メッシュの辺の長さの均一性と物理的妥当性を評価する指標。値が低いほど辺の長さの分布が均一で、極端な伸び縮みが少ない。
- 償却最適化 (Amortized Optimization): 時間のかかる反復的な最適化プロセスを、事前に学習されたモデル（ニューラルネットワークなど）を用いて高速化する手法。
- minSICN: 最小符号付き逆条件数。有限要素解析で用いられるメッシュ品質指標の一つで、要素の歪みや反転を検出する。
- minSIGE: 最小符号付き逆勾配誤差。有限要素解析で用いられるメッシュ品質指標の一つで、要素の歪みや反転を検出する。
- Gamma: 有限要素解析で用いられるメッシュ品質指標の一つで、要素の内接球と外接球の半径比によって要素の形状の良さを評価する。
