脊椎インプラントによる医療画像をAIで解析精度向上！新しいフレームワークRSM

10月 15, 2026 · 論文解説

🎧 この記事を音声で聴く（AI生成Podcast）

解説対象論文: ARNAI: Artifact Removal Network Based on Autoencoding and Inpainting for Robust Spinal Image Segmentation and Measurement
Radiology Artificial Intelligence｜被引用数: 0（2026年10月15日時点）

脊椎インプラントがあるX線画像では、金属アーチファクトが邪魔になり、AIによる自動解析の精度が低下することが課題でした。本記事では、この課題を解決するために開発された新しいAIフレームワーク「RSM」について、その仕組みと画期的な成果を詳しく解説します。

研究サマリー（FINER & PICO）

Feasible実施可能性	既存のX線画像データセットを効果的に活用し、インプラントデータ不要で学習可能なため、実用性が高いです。
Ethical倫理面	医療行為は伴わない画像解析AI開発であり、データ匿名化とIRB承認のもと実施されました。
Interesting面白さ	金属アーチファクトで困難だった術後脊椎X線画像の自動解析を画期的に改善し、臨床的課題を解決します。
Novel新規性	インプラントを含む学習データなしにアーチファクトを除去するARNAIの手法が、脊椎画像解析における新規性を持つものです。
Relevant切実さ	術後の脊椎状態評価に不可欠なスピノペルビックパラメータの自動測定を、AIでより実用的にすることで、医療現場に貢献します。
Measurable測定可能性	DSC、MAE、ICCといった明確な定量指標でセグメンテーションと測定性能を評価し、その有効性を示しました。
Modifiable派生・改善	オートエンコーディングとインペインティングを組み合わせたモジュラーな設計で、柔軟な改良や応用が可能です。
Structured文章構造	体系的な二段階フレームワーク（Restore, Segment, Measure）を提案し、各段階で効果的な技術を適用することで明確な構成を持ちます。
PICO / PECO対象・介入・比較・結果	P(脊椎インプラントによるX線画像のアーチファクト) I(ARNAIを組み込んだRSMフレームワーク) C(従来のセグメンテーションモデル) O(脊椎画像セグメンテーションとスピノペルビックパラメータ測定の精度向上)。

はじめに：脊椎インプラント画像のAI解析における課題

どうも、Beyond the Pixelです。脊椎手術後、特に金属製のインプラントが使用されたX線画像では、金属がX線を吸収することで生じる「アーチファクト」が大きな課題となります。このアーチファクトは、骨や周辺組織の明確な描写を妨げ、脊椎骨盤パラメータ（脊椎の姿勢バランスを評価するための重要な指標）の正確な自動測定を困難にしていました。従来のAIを用いた深層学習アプローチは、インプラントを含まない画像では高い性能を示していましたが、術後のインプラントが存在するケースではその汎用性が著しく損なわれることが指摘されていました。このため、多くの研究ではインプラントを含む画像を解析対象から除外するか、専門家による詳細なアノテーション（画像の特定部分にラベル付けすること）が施された希少なインプラント含有データセットに依存する必要がありました。これは、日常的な臨床現場でのAIの適用を制限する要因となっています。このような背景から、脊椎インプラントのアーチファクトに強く、術後X線画像から脊椎骨盤パラメータを自動で高精度に測定できるAIフレームワークの開発が求められていました。この課題に対し、Pohang Stroke and Spine HospitalとHandong Global Universityなどの共同研究チームが、画期的なAIフレームワーク「RSM（Restore, Segment, and Measure）」を開発しました。本記事では、このRSMフレームワークの中核をなす「ARNAI」という新しい技術に焦点を当て、その仕組みと、いかにして術後脊椎X線画像の自動解析精度を大幅に向上させたのかを詳しく解説します。

RSMフレームワークとは？：インプラントアーチファクトを乗り越えるAI

この研究で提案されたRSMフレームワークは、「復元（Restore）」「セグメンテーション（Segment）」「測定（Measure）」の3つの段階からなる総合的なアプローチです。RSMフレームワークの全体像を

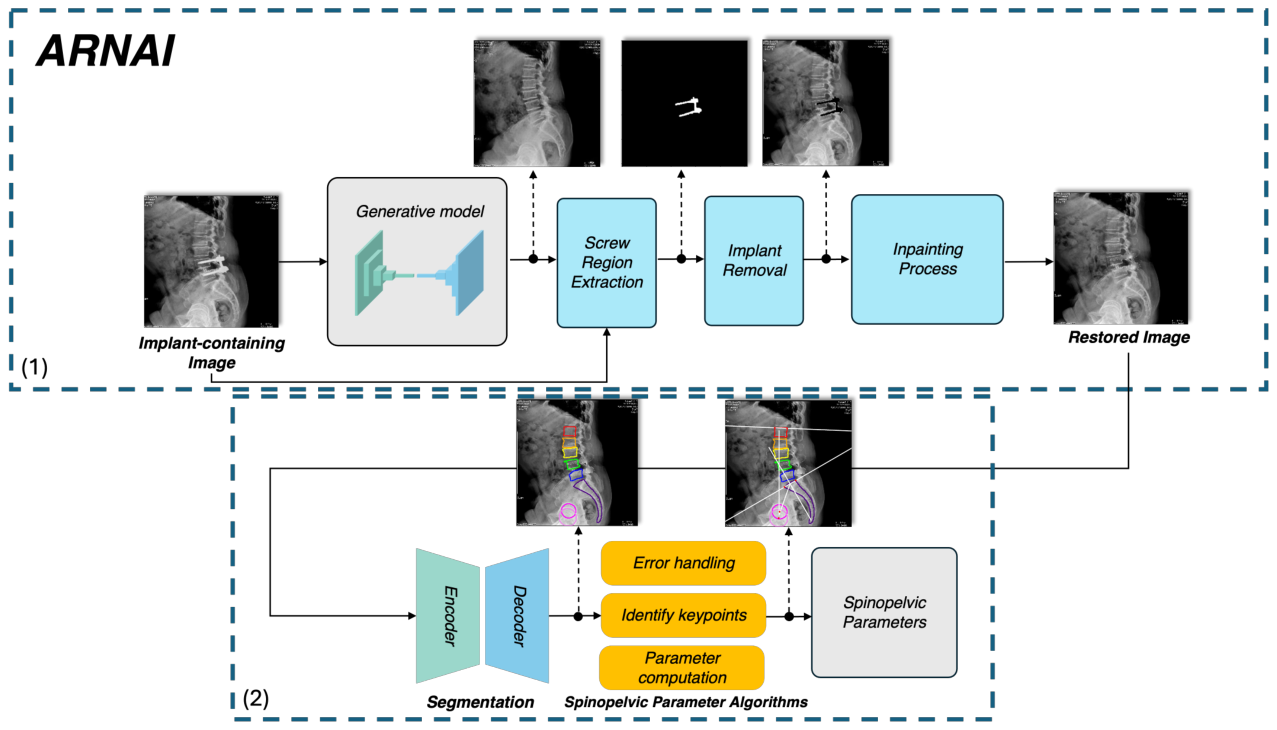

**Figure 1.** Figure 1: An overview of the RSM framework. (1) Mitigation of implant-related artifacts using ARNAI, and (2) Segmentation mask extraction and spinopelvic parameter estimation results.解説: RSMフレームワークの全体像を示しています。フェーズ1ではARNAIを用いてインプラント由来のアーチファクトを除去し、修復された画像を生成します。フェーズ2では、その画像をセグメンテーションモデルで解析し、脊椎骨盤のパラメータを推定します。

に示します。その中心にあるのは、脊椎インプラント関連のアーチファクトを軽減するための画期的なネットワーク「ARNAI（Artifact Removal Network based on Autoencoding and Inpainting）」です。

ARNAIによるアーチファクト除去：学習データ不要でインプラントを「消去」
ARNAIの最大の特徴は、インプラントに関するラベル付けされた学習データを一切必要とせずに、アーチファクトを除去できる点にあります。このプロセスは、主にオートエンコーディングとインペインティングという二つの技術を組み合わせて行われます。まず、術後のX線画像をVQ-GAN（Vector Quantized Generative Adversarial Network）という生成モデルのオートエンコーダーで処理します。このVQ-GANは、インプラントを含まない正常な画像のみで学習されています。そのため、入力画像にインプラントという「異常な」要素が含まれている場合、VQ-GANの再構築出力ではインプラント部分がうまく表現されず、抑制されます。この原理を利用し、元の画像とVQ-GANの再構築画像のピクセルごとの差分を計算することで、インプラントが存在する領域を正確に特定します。その後、特定されたインプラント領域を画像から一時的に「消去」し、その欠損部分を周囲の情報から自然に補完するインペインティング技術を適用します。インペインティング手法としては、近年注目されている拡散モデルではなく、Teleaアルゴリズムが採用されました。これは、Teleaアルゴリズムが非インプラント領域の解剖学的詳細をより忠実に保持し、新たなアーチファクトの発生を抑えることが確認されたためです。

**Figure 2.** Figure 2: The procedure of ARNAI. (a) Gamma-corrected original input image. (b) The output of VQ-GAN. (c) The intensity difference between (a) and (b). The implant regions exhibit higher values than other regions. (d) The binary mask of implant regions. (e) The reconstructed image in which the implant regions were removed and reconstructed by the inpainting algorithm.解説: ARNAIのアーチファクト除去プロセスを視覚的に示しています。元のX線画像(a)から、VQ-GANの出力(b)を生成し、両者の差分(c)からインプラント領域のバイナリマスク(d)を特定。その後、インペインティングによってインプラントが除去された再構築画像(e)が作成されます。

はARNAIのアーチファクト除去プロセスを視覚的に示しており、

**Figure 3.** Figure 3: Qualitative comparison of inpainting methods for implant removal in spine radiographs. The figure presents two different cases (rows). (a) Original radiographs showing implants in the spine. (b) Inpainting results using Stable Diffusion (14). (c) Inpainting results using Telea inpainting algorithm. As discussed in the text, Telea inpainting algorithm (c) better preserves the original structure of the bones and introduces fewer artifacts compared to Stable Diffusion Inpainting (b).解説: 異なるインペインティング手法（Stable DiffusionとTeleaアルゴリズム）を用いたインプラント除去の定性的な比較です。Teleaアルゴリズムによるインペインティング(c)は、Stable Diffusion(b)と比較して、骨の元の構造をより良く保持し、アーチファクトが少ないことが示されています。

では異なるインペインティング手法の比較が示されています。

セグメンテーションとスピノペルビックパラメータ測定
ARNAIによってアーチファクトが除去され、解剖学的構造が明確になった「修復済み」画像は、次にセグメンテーションモデルに送られます。この研究では、いくつかの候補の中から「FCBFormer」というTransformerベースのセグメンテーションモデルが、その高いDSC値（セグメンテーション精度を示す指標）と術後画像での安定した性能から選択されました。FCBFormerは、腰椎（L1-L5）、仙骨、両大腿骨頭のマスクを抽出し、画像内のこれらの領域を正確に識別します。

セグメンテーションの結果から、事前に定義された解剖学的ランドマーク（例えば、椎体や仙骨の終板、大腿骨頭の中心など）をコンピュータビジョンアルゴリズムを用いて抽出します。これらのランドマークを使用して、骨盤傾斜角（PT）、仙骨傾斜角（SS）、腰椎前弯角（LL）、そしてL4-L5分節コブ角（SCA）といったスピノペルビックパラメータが測定されます。L4-L5分節コブ角は、変性性の腰椎病変や腰椎固定術で頻繁に関与するため、特に臨床的意義が高いとされています。

画期的な成果：セグメンテーションと測定精度の向上

このRSMフレームワークの導入は、術後脊椎X線画像の自動解析において顕著な改善をもたらしました。

セグメンテーション性能の大幅な改善
セグメンテーションの性能は、Dice Similarity Coefficient（DSC）という指標で評価されます。ARNAIをセグメンテーションパイプラインに加えることで、全体的な平均DSCは0.814から0.870へと向上しました。特に、インプラントの影響を最も受けやすいL3からL5の椎体において、DSC値は大幅に改善しました（L3で+0.096、L4で+0.184、L5で+0.136）。

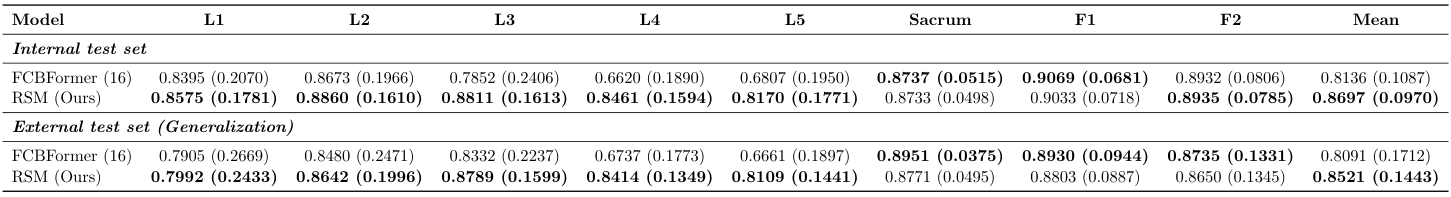

**Table 1.** Table 1: Segmentation performance of RSM in terms of DSC, compared with FCBFormer. Models were trained solely on the implant-free internal trainset and evaluated on both the internal test set and an external test set to demonstrate generalization capability. Values are reported as mean (standard deviation).解説: RSM（提案手法）とベースラインモデル（FCBFormer）のセグメンテーション性能（DSC）を比較した表です。内部テストセットと外部テストセットの両方で、RSMが特にL3からL5といったインプラントの影響を受けやすい領域でDSC値を向上させていることが示されています。

に示されるように、RSMはインプラントのない画像で学習されたモデルにもかかわらず、内部テストセットおよび画像品質が低い外部テストセットの両方で、ベースラインモデル（FCBFormer単体）よりも堅牢な性能を示しました。これは、ARNAIがインプラントによって不明瞭になった解剖学的境界の識別を効果的に改善したことを示しています。

**Figure 4.** Figure 4: Qualitative comparison of segmentation results with and without the proposed ARNAI module on two implant-containing spine radiographs (cases 1 and 2). From left to right: (a) original input image, (b) ground-truth annotation, (c) baseline FCBFormer output (DSC 0.7651/0.8093), and (d) RSM output (DSC 0.9265/0.9119). Color overlays denote vertebrae L1–L5, sacrum (S), and bilateral femoral heads F1 and F2. Incorporation of ARNAI mitigates implant-related artifacts and improves anatomical boundary delineation.解説: 2つのインプラントを含む脊椎X線画像（ケース1と2）における、提案されたARNAIモジュールあり（RSM）となし（ベースラインFCBFormer）のセグメンテーション結果の比較です。ARNAIを組み込んだRSMは、インプラントによるアーチファクトを軽減し、解剖学的境界の識別を改善していることがわかります。

は、ARNAIモジュールあり（RSM）となし（FCBFormer）のセグメンテーション結果を比較しており、ARNAIが解剖学的境界の描写を改善している様子が視覚的に確認できます。

スピノペルビックパラメータ測定精度の劇的な向上
インプラントを含むX線画像（内部テストセットの91枚）において、RSMは特にL4-L5分節コブ角（SCA）の測定精度を大幅に向上させました。平均絶対誤差（MAE）は、ベースラインモデルの16.2°から4.7°へと、約70%の削減が達成されました。これは、統計的にも有意な改善として確認されています。また、専門家の参照測定に対する信頼性を示す級内相関係数（ICC）も、L4-L5 SCAで0.18から0.54-0.59へと改善し、従来の「低い信頼性」から「中程度の信頼性」へと向上しました。他のパラメータ（骨盤傾斜角、腰椎前弯角、仙骨傾斜角）についても、一般的に0.70を超える良好なICC値が維持されました。

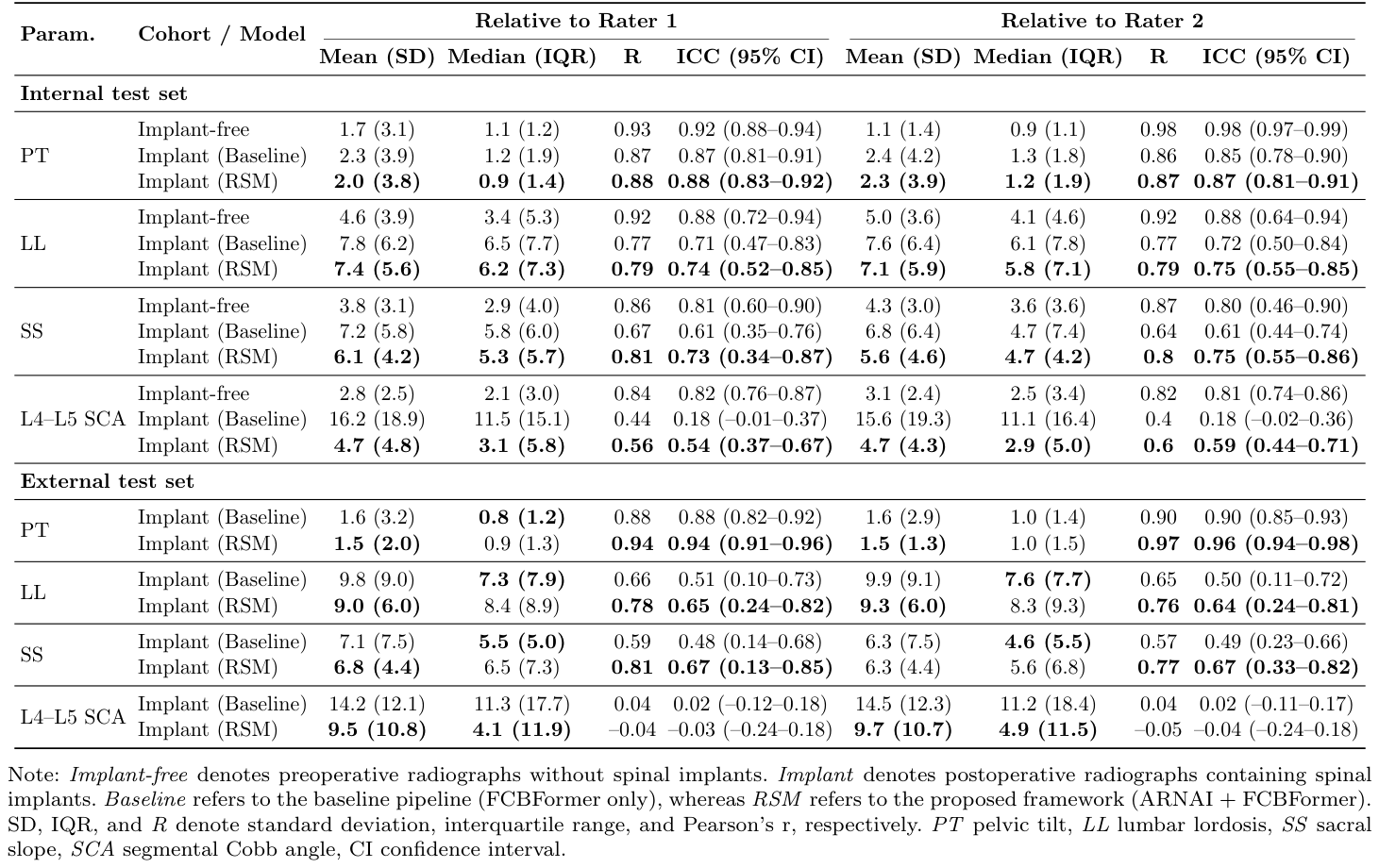

**Table 2.** Table 2: Comprehensive statistical evaluation of spinopelvic parameter estimation on the internal test set (143 implant-free images and 91 implant-containing images) and the external test set (88 implant-containing images). Only radiographs accepted by both models were included in the analysis.解説: 内部テストセットと外部テストセットにおける、スピノペルビックパラメータ推定の統計的評価結果です。RSMは特にL4-L5分節コブ角（SCA）の誤差を大幅に削減し、信頼性（ICC）を向上させていることがわかります。

は、これらの詳細な統計的評価結果を示しています。

外部テストセット（88枚のインプラント含有画像）では、L4-L5 SCAのMAEがベースラインモデルの14.2°から9.5°に減少しました。これは約33%の誤差削減に相当しますが、多重比較補正後の統計的有意性（q=0.077）は有意水準の0.05をわずかに上回ったため、外部データセットでの改善は示唆的であるものの、厳密には統計的有意性は認められませんでした。これは、外部データセットの画像品質の低さや非標準的な撮影姿勢など、より挑戦的な条件に起因する可能性があります。

臨床的意義と今後の展望

この研究で提案されたRSMフレームワークは、脊椎インプラントを含む術後側面腰椎X線画像における自動脊椎骨盤パラメータ測定の実現可能性を明確に示しました。従来の深層学習手法では金属アーチファクトにより性能が低下することが多かった状況で、ARNAIを前処理ステップとして組み込むことで、インプラントによって不明瞭になっていた解剖学的境界の描画が改善され、L4-L5分節コブ角の誤差が約70%削減されました。これは、単に画像の見栄えを良くするだけでなく、自動測定に必要な解剖学的ランドマーク検出の堅牢性を高めるという点で、臨床的に非常に重要な意味を持ちます。

このアプローチは、術後の腰椎固定術後のルーチンフォローアップにおいて、側面腰椎X線画像が不可欠であるにもかかわらず、インプラントによる視覚的干渉が自動測定を頻繁に妨げていたという臨床的課題に対処しています。以前のアプローチがインプラントを含むX線画像を除外するか、手動でアノテーションされたインプラントデータセットを要求していたのに対し、ARNAIはインプラントのない画像のみで学習され、インプラントマスクのアノテーションを必要としません。これにより、臨床ワークフローにおける実用性とスケーラビリティが向上する可能性があります。

ARNAIの効果は、隠された椎体解剖を文字通り復元することとして解釈すべきではありません。むしろ、この手法は輪郭の連続性を改善し、その後のランドマーク推定を安定させることで機能していると考えられます。外部参照測定の高い再現性は、この解釈を裏付けています。専門家間のICC(A,1)値は0.871から0.988の範囲であり、専門家内のICC(3,1)値は0.956から0.999の範囲で、非常に高い信頼性が確認されました。L4-L5分節コブ角の専門家間合意は、グローバルな脊椎骨盤パラメータと比較してやや低い傾向にありましたが、これは局所的な分節測定が終板の定義と局所的な画像品質に敏感であることを示唆しています。全体として、これらの結果は、インプラント関連の歪みがある術後測定の堅牢性を改善するARNAIの役割を支持しています。

研究の限界と今後の展望
本研究にはいくつかの限界も存在します。第一に、外部コホートの規模が比較的小さく、単一の第三次紹介病院から得られたデータであるため、より広範な一般化にはさらなる検証が必要です。第二に、外部参照に基づく評価に使用されたサブセットは、主要な解剖学的ランドマークが適切に視覚化されたX線画像のみを含んでおり、より挑戦的な検査への一般化を制限する可能性があります。第三に、実験は主にL4-L5レベルに焦点を当てており、すべての術後構造や手術レベルを評価するようには設計されていません。また、RSMは仙骨と大腿骨頭（F1、F2）のDSC値をわずかに低下させました。これは、このフレームワークが主に手術された腰椎レベル周辺のインプラント関連アーチファクトの削減を目的としているため、骨盤ランドマーク検出よりも局所的な腰椎測定でより大きな恩恵が得られたことを示唆しています。これらのDSC値の低下は最小限でしたが、過度に明るい骨盤領域での解剖学的構造保持性能のわずかな低下を示している可能性があります。今後の研究では、より大規模な多施設コホート、より多様なインプラント構成を含め、CTやMRIなどの他の画像モダリティでの検証も検討されるべきでしょう。これらの限界にもかかわらず、本研究の結果は、ラベル付けされたインプラント含有X線画像をトレーニングに必要としない、生成モデルに基づくアーチファクト除去フレームワークが、術後の脊椎骨盤解析の自動化に有効であることを支持しています。

用語集

RSM: Restore, Segment, and Measureの略。脊椎X線画像のアーチファクト除去、セグメンテーション、パラメータ測定を行う一連のフレームワークです。
ARNAI: Artifact Removal Network based on Autoencoding and Inpaintingの略。RSMフレームワークの中核となる、インプラント由来のアーチファクトを除去するネットワークです。
オートエンコーディング: 入力データを圧縮し、そこから元のデータを再構築するニューラルネットワークの一種です。異常なデータを検出するのに使われます。
インペインティング: 画像の一部が欠損している場合に、周囲の情報からその部分を自然に補完する技術です。
セグメンテーション: 画像内の異なる領域（臓器や骨など）をピクセル単位で識別し、境界を明確にする技術です。
スピノペルビックパラメータ: 脊椎と骨盤の関係を示す指標で、姿勢バランスや手術効果の評価に重要です。例として骨盤傾斜角（PT）、仙骨傾斜角（SS）、腰椎前弯角（LL）、分節コブ角（SCA）があります。
Dice Similarity Coefficient (DSC): 画像セグメンテーションの精度を評価する指標です。予測された領域と真の領域の重なり度合いを示し、値が高いほど精度が良いとされます。
平均絶対誤差 (MAE): 予測値と実際の値の差の絶対値の平均です。値が小さいほど精度が良いとされます。
VQ-GAN: Vector Quantized Generative Adversarial Networkの略。生成モデルの一種で、画像を生成したり、異常を検出したりするのに用いられます。
Teleaアルゴリズム: 画像の欠損部分を周囲の情報に基づいて補完するインペインティング手法の一つです。
FCBFormer: トランスフォーマーベースのセグメンテーションモデルです。
