粒子線CT画像診断の比較：陽子、ヘリウム、炭素イオンで精度と線量はどう違う？

10月 4, 2026 · 論文解説

🎧 この記事を音声で聴く（AI生成Podcast）

解説対象論文: Comparison of proton, helium-ion, and carbon-ion CT imaging for hadron radiotherapy using Monte Carlo simulations
Physics in Medicine and Biology｜被引用数: 0（2026年10月4日時点）

癌治療の最前線であるハドロン治療において、その効果を最大限に引き出すためには、治療計画の精度が極めて重要です。しかし、現在の標準的なX線CTを用いた画像診断には、いくつかの課題が存在します。このブログ記事では、最新の研究に基づき、陽子、ヘリウムイオン、炭素イオンを用いた粒子線CTが、X線CTに比べてどのような利点をもたらし、将来のハドロン治療にどう貢献するのかを深掘りします。特に、画像診断における放射線線量と、治療計画の鍵となる「相対質量阻止能（RSP）」の再構成精度に焦点を当てて解説します。

研究サマリー（FINER & PICO）

Feasible実施可能性	モンテカルロシミュレーションにより物理的・計算的実現可能性が示され、臨床施設での高エネルギーイオン利用も実証されている。
Ethical倫理面	放射線線量の低減は小児対象者や頻繁な再計画が必要な状況で対象者の安全と倫理的配慮に寄与する。
Interesting面白さ	異なる粒子種の特性（線量と精度）の包括的比較は、ハドロン治療計画における画像診断の最適化に新たな視点を提供する。
Novel新規性	陽子、ヘリウムイオン、炭素イオンCTを直接比較した包括的な研究は限られており、新たな知見を提供する。
Relevant切実さ	ハドロン治療の治療計画の精度を向上させ、対象者の放射線曝露を低減することは臨床的に極めて重要である。
Measurable測定可能性	相対質量阻止能（RSP）の再構成精度と放射線線量が定量的に評価され、明確な数値結果が示されている。
Modifiable派生・改善	粒子線CTは従来のX線CTの課題を解決するもので、治療計画の精度向上により既存のハドロン治療プロトコルを改善する可能性を秘める。
Structured文章構造	研究はモンテカルロシミュレーションによる明確な方法論と定量的な結果で構成されており、再現性と検証可能性が高い。
PICO / PECO対象・介入・比較・結果	ハドロン治療において、陽子、ヘリウムイオン、炭素イオンCTが、従来のX線CTと比較して、RSP再構成精度と対象者線量に与える影響を評価する。

はじめに：なぜ新しいCT画像診断が必要なのか

どうも、Beyond the Pixelです。癌治療において、放射線療法は重要な柱の一つです。特に「ハドロン治療」という種類の放射線療法は、陽子やヘリウムイオン、炭素イオンといった粒子を用いることで、腫瘍への線量集中性を高め、周囲の正常組織への影響を最小限に抑えることが期待されています。これは、これらの粒子が「ブラッグピーク」と呼ばれる、物質中で特定の深さでエネルギーを最大限に放出する特性を持つためです。

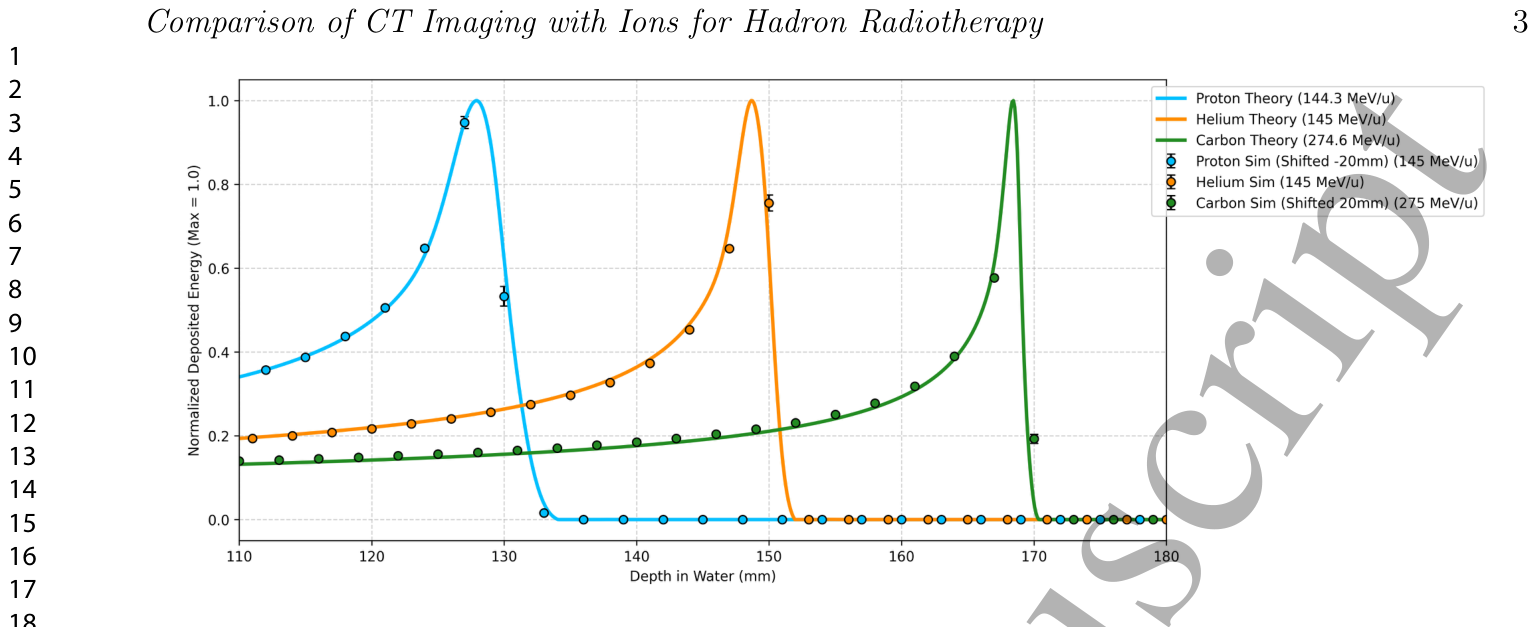

**Figure 1.** Figure 1: Simulated and fitted Bragg peaks for protons, helium ions and carbon ions. The fit was obtained by integrating over the energies in the Bragg curve (Bragg et al., 1904) sampled from a normal distribution around the most probable energy, accounting for the spread. For the better visibility, the proton and the carbon curves are shifted with -20 and 20 mm, respectively.解説: 陽子、ヘリウムイオン、炭素イオンについてシミュレーションされ、フィッティングされたブラッグピークを示しています。ブラッグピークとは、粒子が物質中でエネルギーを最大限に放出する点です。グラフでは、陽子、ヘリウムイオン、炭素イオンの順にブラッグピークがより鋭く、深く到達するために必要なエネルギーが異なることが示されています。

このブラッグピークの鋭さは、陽子よりもヘリウムイオンや炭素イオンの方がさらに顕著であり、より精密な線量集中が可能であることを示唆しています。実際、先行研究では、ヘリウムイオンが通常のX線放射線治療と比較して健康な脳組織の吸収線量を大幅に削減し、陽子線治療と比較しても神経構造の線量削減を達成したことが報告されています。また、炭素イオン治療（CIRT）は、陽子線治療よりも急性皮膚炎の発生率が低い可能性も示されています。ただし、ヘリウムイオンや炭素イオンといった重いイオンは、核破砕や高い線エネルギー付与（LET）により、周囲の正常組織へのリスクも高くなる可能性があるため、線量送達の精度が極めて重要になります。このため、ハドロン治療では、治療計画の精度を向上させるための、より正確な画像診断が不可欠とされています。

現在のX線CTの課題と粒子線CTの可能性

現在の臨床現場では、ハドロン治療の治療計画は主にX線コンピューター断層撮影（CT）画像に基づいて行われています。X線CTは体内の電子密度情報を提供しますが、この情報を荷電粒子の線量計算に必要な「相対質量阻止能（RSP）」マップに変換する必要があります。しかし、X線（光子）とハドロン（粒子）では物質との相互作用メカニズムが根本的に異なるため、この変換には系統的な不確かさが伴います。標準的な単一エネルギーX線CTでは、RSPに約1.6%～3.5%の不確かさが生じるとされており、これは治療計画における数ミリメートルの飛程不確かさにつながる可能性があります。特に脳、肺、頭頸部といった組織構成が不均一な領域では、正確な線量送達が損なわれかねません。この不確かさを軽減する有望な戦略が、「直接粒子線画像診断」です。これは、治療に使用する粒子と同じ種類の粒子を画像診断にも用いることで、光子からハドロンへの変換の必要性をなくし、RSP分布を直接再構成する手法です。陽子線治療の分野では、この概念に基づき「陽子線CT（pCT）」が開発され、従来のX線CTに基づく治療計画と比較して飛程の不確かさを大幅に削減する可能性が示されています。

研究の目的：3種類の粒子線CTを徹底比較

本研究の目的は、ハドロン治療の治療計画のための直接画像診断モダリティとして、陽子線CT、ヘリウムイオンCT、および炭素イオンCTを包括的に比較分析することです。特に、「相対質量阻止能（RSP）」の再構成精度と対象者への放射線線量に焦点を当て、それぞれの粒子の利点と限界を評価することで、将来の画像誘導ハドロン治療の最適化に貢献することを目指しました。

シミュレーションで検証：陽子、ヘリウム、炭素イオンの画像診断性能

この研究では、モンテカルロシミュレーション（GATE/Geant4プラットフォーム）を用いて、粒子の挙動と物質との相互作用を詳細にモデル化しました。再構成精度の評価にはCTP404ファントムを、線量推定にはヒトの頭部を模したShepp-Loganのようなファントムを使用しました。

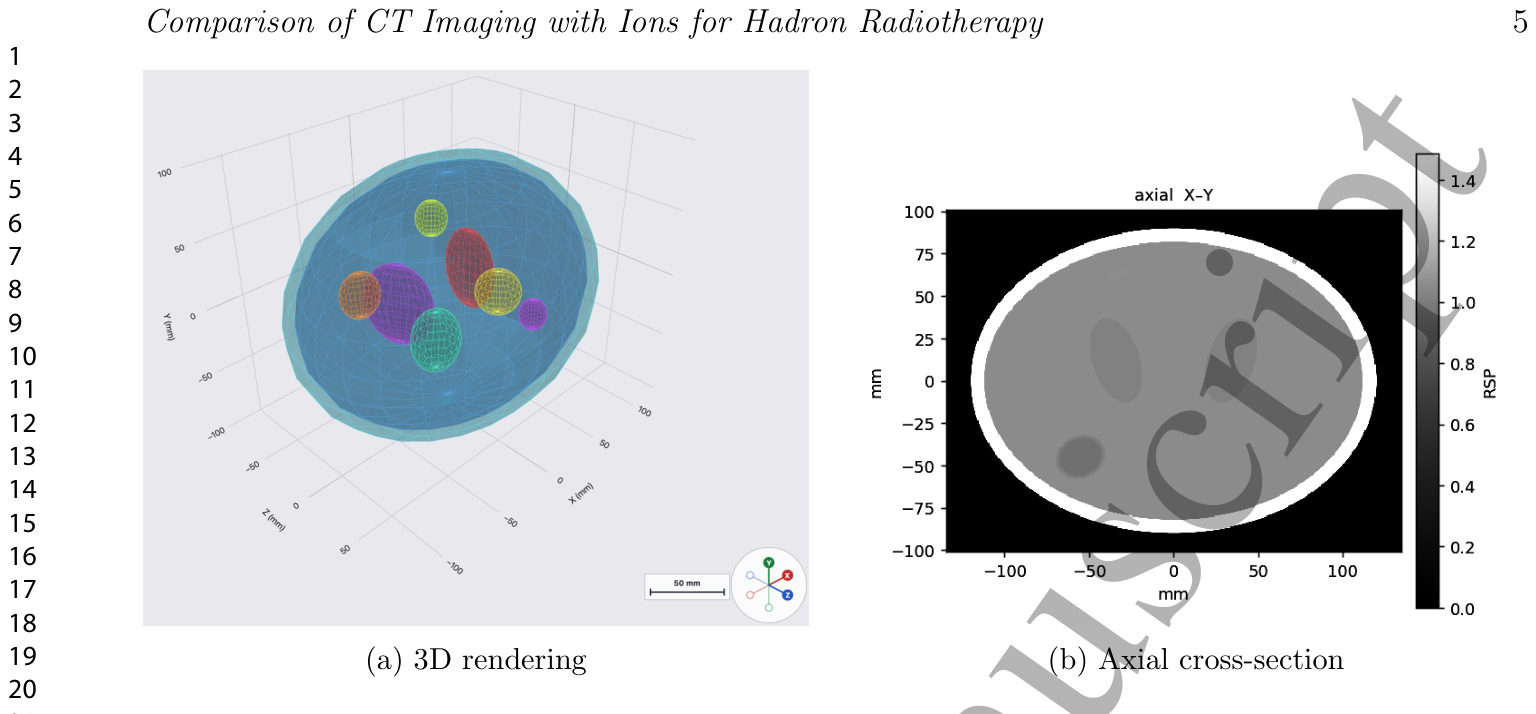

**Figure 2.** Figure 2: Visual representation of the 3D Shepp-Logan-like head phantom utilized for the absolute dose deposition estimation. (a) 3D rendering of the external hull and internal tissue-equivalent ellipsoidal structures. (b) Axial cross-sectional slice (X-Y plane).解説: 絶対線量沈着推定に用いられた3次元Shepp-Loganのような頭部ファントムの視覚的表現です。（a）は外部の殻と内部の組織等価楕円構造の3次元レンダリング、（b）は軸方向の断面図（X-Y平面）を示しています。このファントムは、頭蓋骨、脳、筋肉、血液、軟骨、脂肪など、ヒト頭部の様々な組織と同じRSP値を持つ3次元楕円体を含んでいます。

相対質量阻止能（RSP）マップは、「同時代数再構成法（SART）」と「リチャードソン・ルーシー（RL）法」という2つの反復アルゴリズムを用いて再構成されました。画像性能は、再構成されたRSP値と様々な組織等価物質の真値データ（グラウンドトゥルース）を比較することで評価されました。また、積分線量はShepp-Loganのようなファントムを用いたヒト頭部ジオメトリで推定されました。なお、本研究では理想的な検出器システムを前提としており、実際の検出器が持つ電子ノイズや解像度の限界といった要因は考慮されていません。これらの現実的なハードウェア制約は今後の研究課題としています。

主要な結果：線量と精度のバランス

この研究により、陽子、ヘリウムイオン、炭素イオンの各粒子線CTが持つ特長が明らかになりました。標準的なX線CTプロトコル（約40 mGy）と比較して、全ての粒子線CTモダリティで大幅な線量削減が確認されました。推定される画像診断線量は、陽子で0.5 mGy、ヘリウムイオンで1.3 mGy、炭素イオンで7.5 mGyでした。これは、従来のX線CTと比較して、炭素イオンでも5倍以上、陽子やヘリウムイオンでは30〜75倍以上の線量削減が可能であることを示しています。この線量削減は、特に小児の対象者や頻繁な適応再計画が必要な場合に大きな利点となります。

再構成精度に関して、炭素イオン画像は軟組織等価物質（平均絶対誤差0.5%未満）で有望な精度を達成しました。ヘリウムイオンは、ほとんどの物質で1%未満の誤差を示し、線量負担も炭素イオンより著しく低いというバランスの取れた性能を発揮しました。陽子は最も広い範囲のRSP偏差を示しました。

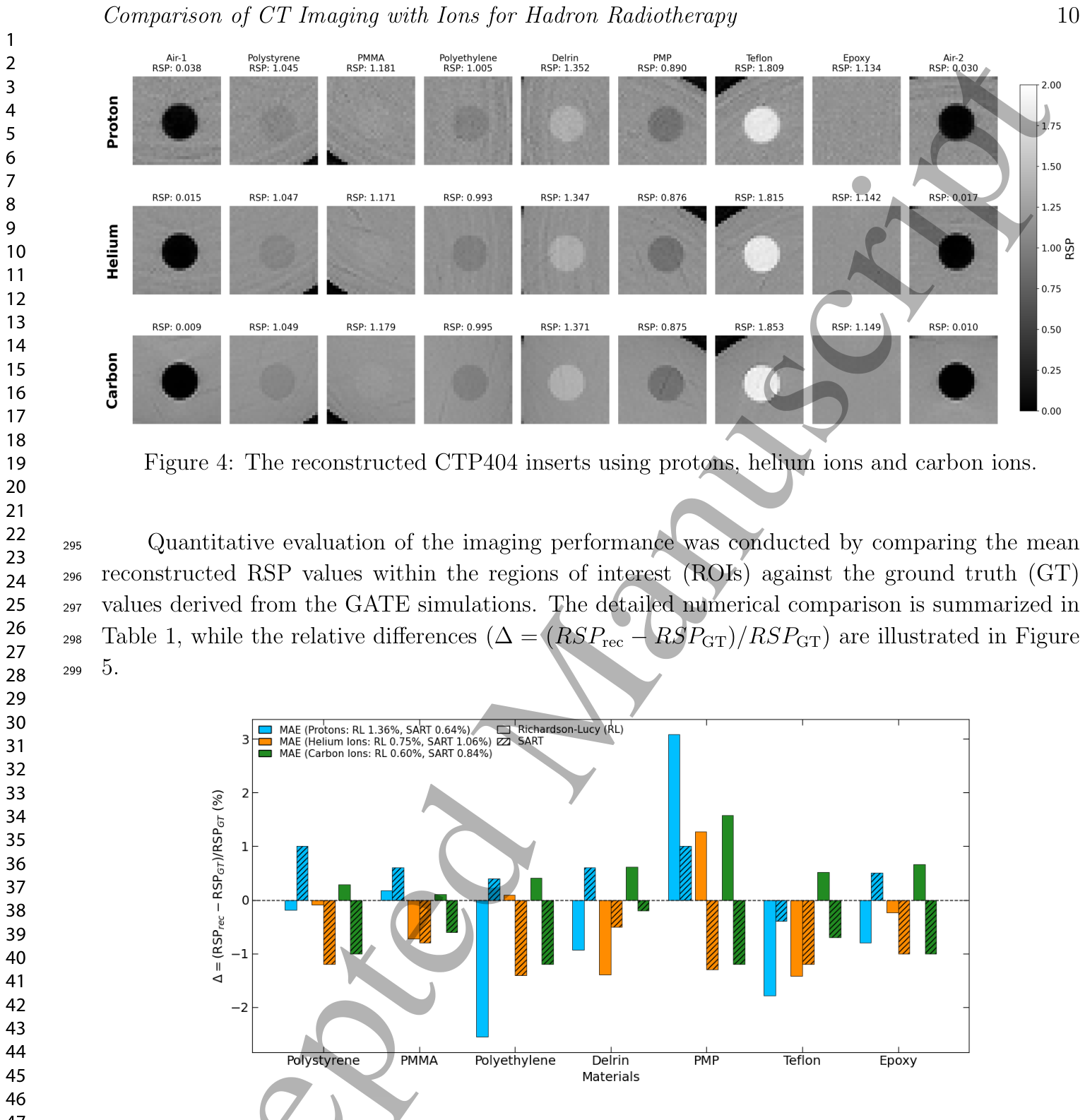

**Figure 5.** Figure 5: Relative differences between the ground truth and the reconstructed RSP values for all particles. In the legend the mean value of the modulus of the relative difference is indicated.解説: グラウンドトゥルースと再構成されたRSP値との間の相対差を、すべての粒子種について示した棒グラフです。凡例には相対差の絶対値の平均値が示されており、RL（リチャードソン・ルーシー）アルゴリズムとSART（同時代数再構成法）アルゴリズムでの結果が比較されています。

具体的には、陽子ではPMPのような低密度物質で最大+3.1%の過大評価、Teflonのような高密度物質で最大-1.8%の過小評価が見られましたが、SARTアルゴリズムを用いることでこれらの偏差は軽減されました。炭素イオンは、使用する再構成アルゴリズムに依存せず、非常に安定した高精度な結果を示し、軟組織等価物質（PMMA、Polystyrene）で0.2%～0.3%の誤差を達成しました。高密度Teflonでも+0.5%（RL法）または-0.7%（SART法）と優れた精度を維持しました。

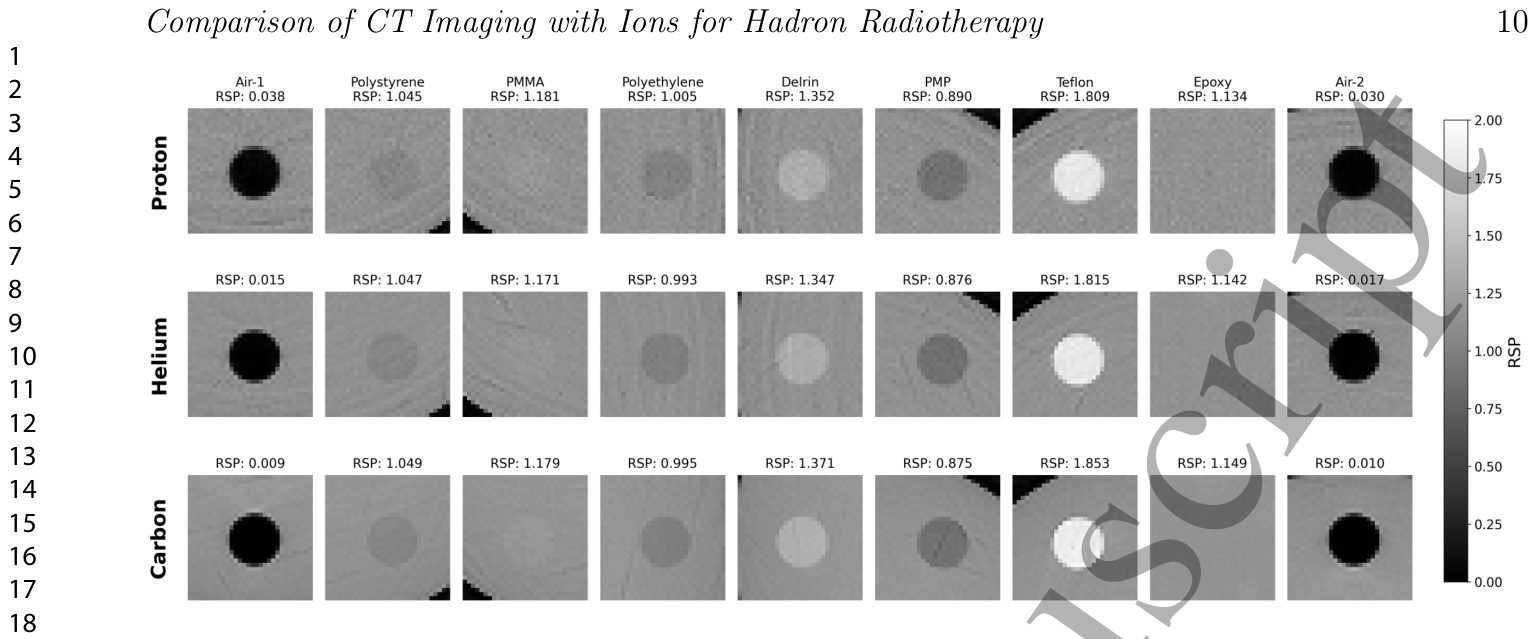

**Figure 4.** Figure 4: The reconstructed CTP404 inserts using protons, helium ions and carbon ions.解説: 陽子、ヘリウムイオン、炭素イオンを用いて再構成されたCTP404ファントムの挿入物を示しています。各画像のRSP値（相対質量阻止能）が記載されており、様々な物質（ポリスチレン、PMMA、ポリエチレン、デルリン、PMP、テフロン、エポキシなど）の再構成された画像が比較されています。

また、再構成の収束性、つまり安定したRSP値を得るために必要な粒子数についても分析が行われました。

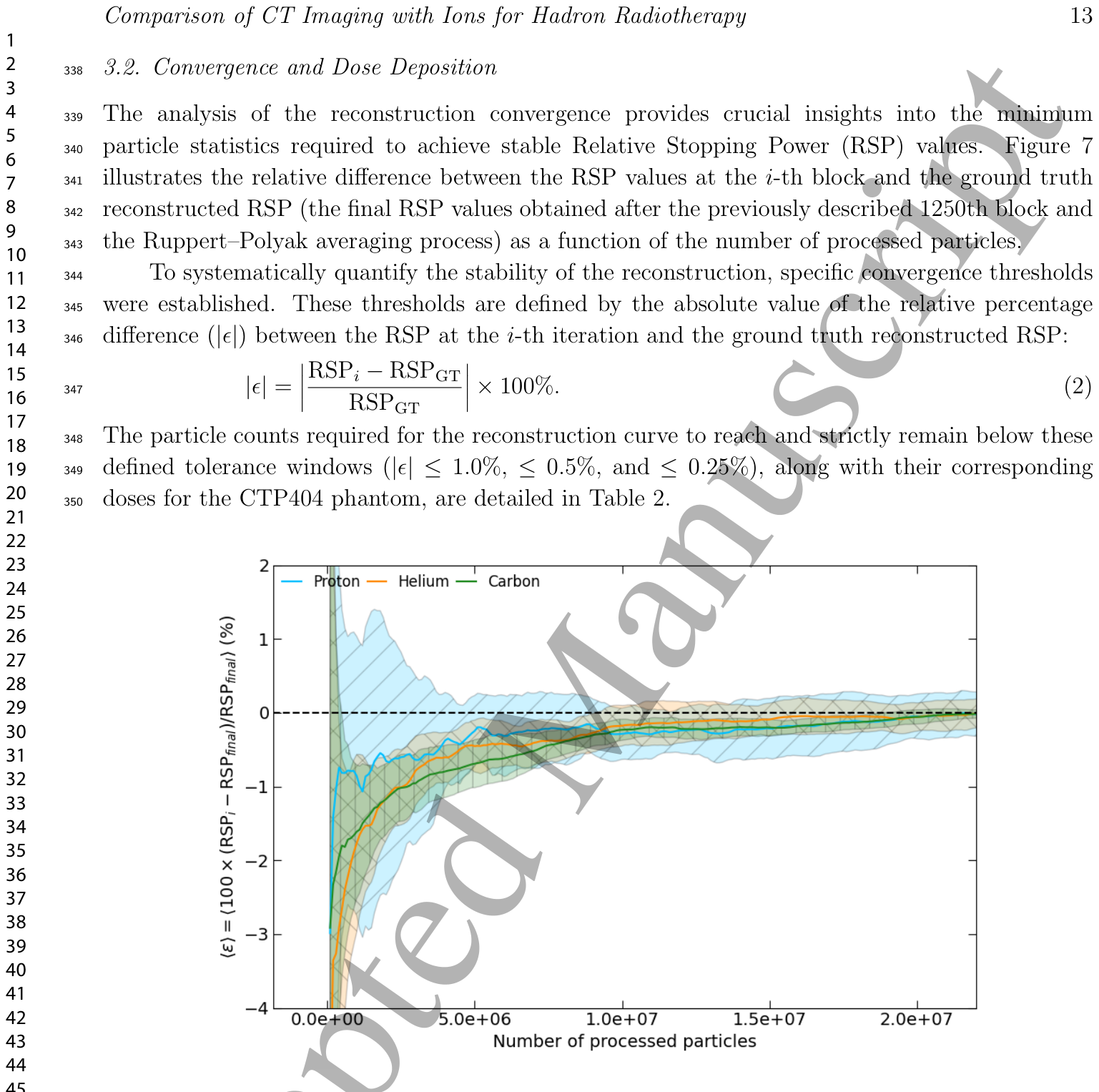

**Figure 7.** Figure 7: Relative difference between the ground truth reconstructed RSP values and the RSP values in the i-th iteration of the reconstruction as a function of processed particles used for the reconstruction.解説: 再構成に使用された処理済み粒子数に対する、i番目のブロックでのRSP値とグラウンドトゥルース再構成RSP（最終RSP値）の相対差を示しています。グラフは、粒子数の増加に伴って各粒子のRSP値がどのように収束していくかを示しており、陽子、ヘリウム、炭素イオンの収束挙動の違いが視覚化されています。

その結果、陽子はゆるい収束閾値には迅速に達しますが、より厳密な閾値（±0.25%）では、高い多重クーロン散乱の影響で多くの粒子が必要となりました（13.8 × 10^6粒子）。一方、ヘリウムイオンと炭素イオンのような重いイオンは、より滑らかで単調な収束挙動を示し、同じ厳密な安定性には陽子より少ない粒子数（ヘリウムイオンで9.2 × 10^6粒子、炭素イオンで9.8 × 10^6粒子）で到達しました。しかし、これは電子阻止能が粒子の有効電荷の2乗に比例すること、同等の透過深度を得るために炭素イオンが高い初期運動エネルギーを必要とすること、そして炭素イオンが核破砕を起こして二次粒子が追加の線量を沈着させることなど、物理的要因により重いイオンほど線量が高くなることを意味します。画像再構成の精度がファントム内の挿入物のサイズに強く依存しないことも示されています。

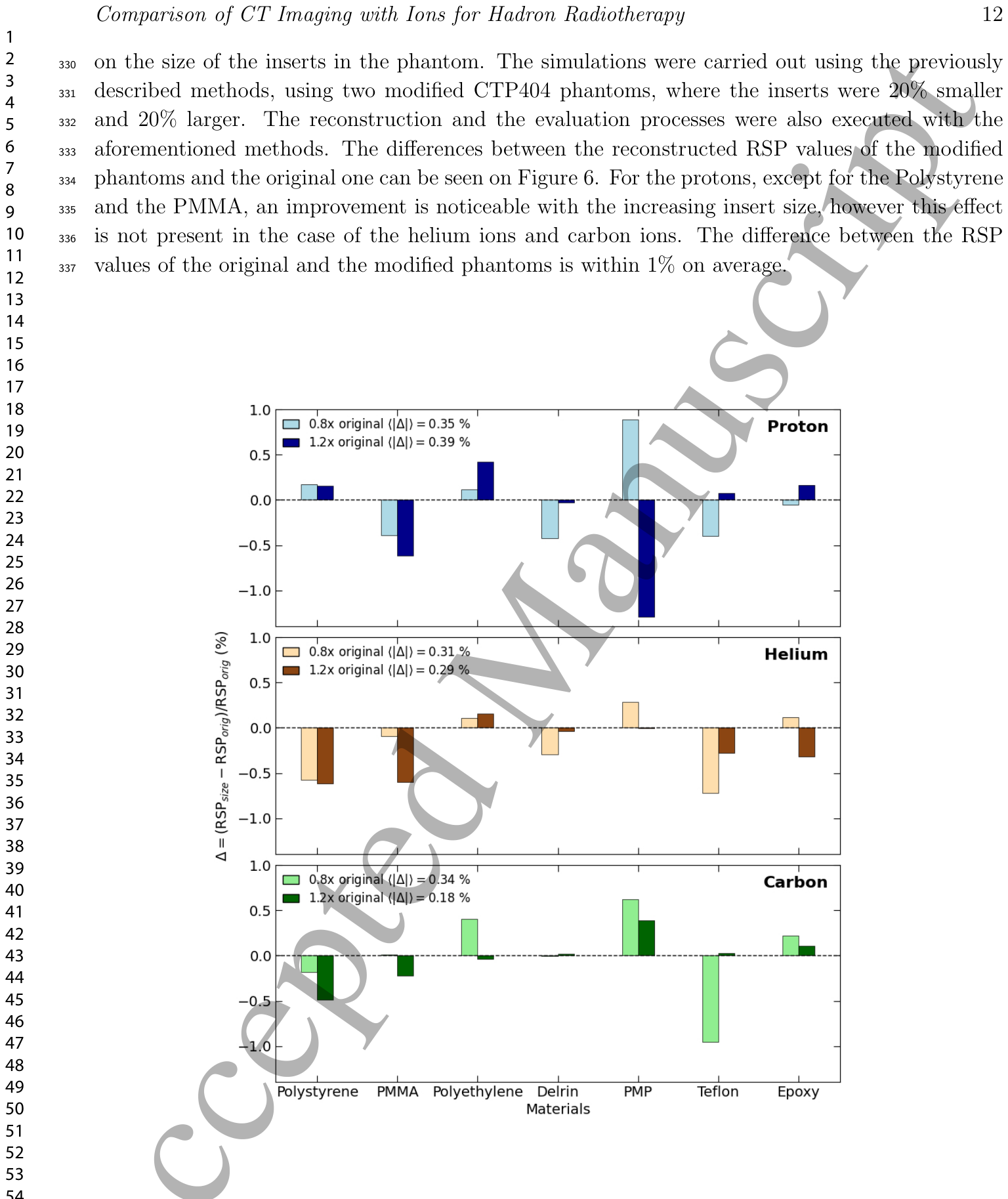

**Figure 6.** Figure 6: Differences of reconstructed RSP values between the original and the modified sized inserts.解説: 元のファントムと、挿入物のサイズを20%小さくしたもの（0.8x original）および20%大きくしたもの（1.2x original）のRSP再構成値の差を示しています。陽子、ヘリウムイオン、炭素イオンそれぞれについて、様々な物質におけるRSP値の相対差が示されており、サイズ変更による平均絶対差も記されています。

これらの結果は、直接粒子線画像診断が従来のX線CTに内在する系統的不確かさ（通常1.6%～3.5%）を排除できることを示唆しています。X線CTでは、光子からハドロンへの変換が必要なため、この不確かさが発生します。

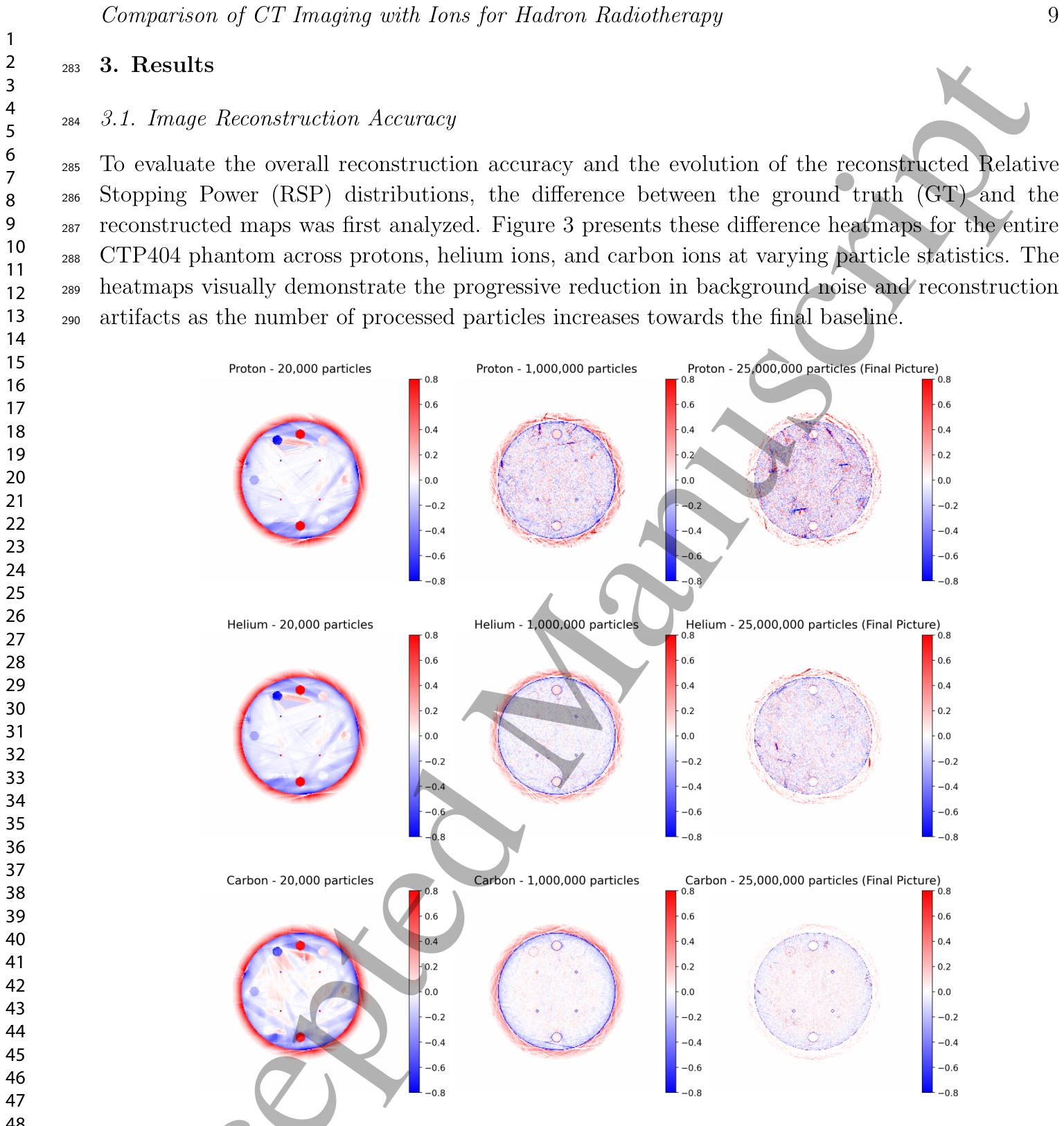

**Figure 3.** Figure 3: Absolute difference between the ground truth and the reconstruction values per pixel (∆= GT −Rec.) using different particle numbers.解説: 処理された粒子数の変化に伴う、グラウンドトゥルースと再構成値のピクセルごとの絶対差（Δ= GT −Rec.）を示した熱地図です。粒子数が増加するにつれて、背景ノイズと再構成アーチファクトが減少していく様子が視覚的に示されています。

結論：ハドロン治療の新たな画像診断の選択肢

この研究は、陽子線CT、ヘリウムイオンCT、炭素イオンCTが、ハドロン治療計画のための直接画像診断として、既存のX線CTに対して明確な利点を持つことを示しました。特に、全ての粒子線CTモダリティで、従来のX線CTよりも大幅な放射線線量の削減が可能です。RSP再構成の精度では、炭素イオンが最も高い精度を提供し、特に不均一な解剖学的構造における複雑な治療計画に不可欠な精密さを実現します。一方、ヘリウムイオンと陽子線は、非常に優れた線量低減能力を持ち、小児の対象者や頻繁な適応再計画が必要なシナリオで特に有利です。

線量、空間分解能、画像ノイズのトレードオフを考慮すると、最適な粒子種は特定の臨床シナリオによって異なると考えられます。本研究は、粒子線CTの線量学的およびRSP再構成の利点を明確に示しましたが、理想的な検出器システムを前提としているという限界も認識しています。今後は、実験データによる検証や、RSP精度向上が対象者固有の治療計画における最終的な線量分布に与える影響の調査が焦点となるでしょう。

用語集

ハドロン治療: 陽子や炭素イオンなどの重粒子線を用いる放射線治療の一種で、特定の深さでエネルギーを集中させる「ブラッグピーク」という特性を利用し、腫瘍に高線量を集中させつつ、周囲の正常組織へのダメージを抑えることを目指す治療法。
粒子線CT: 陽子やヘリウムイオン、炭素イオンといった粒子を用いて、体内の相対質量阻止能（RSP）分布を直接再構成する画像診断技術。ハドロン治療の治療計画において、X線CTの課題を克服する可能性を持つ。
相対質量阻止能（RSP）: 物質が荷電粒子のエネルギーをどれだけ阻止するかを示す指標で、ハドロン治療の線量計算に不可欠な物理量。水に対する相対値で表されることが多い。
ブラッグピーク: 陽子や重イオンなどの荷電粒子が物質を通過する際に、飛程の終端近くでエネルギーを最大限に放出する現象。この特性により、腫瘍に線量を集中させ、周囲組織への影響を抑えることができる。
モンテカルロシミュレーション: 確率的な事象を多数試行することで、その結果を統計的に予測する計算手法。放射線物理学では、放射線と物質の相互作用を詳細にモデル化し、線量分布や粒子の挙動をシミュレートするために用いられる。
GATE/Geant4: Geant4は粒子の物質相互作用をシミュレートするためのツールキットであり、GATE（Geant4 Application for Tomographic Emission）はそれを医療画像および放射線治療のシミュレーションに応用するためのオープンソースソフトウェアプラットフォーム。
同時代数再構成法（SART）: 画像再構成アルゴリズムの一つで、投影データから画像を反復的に構築する手法。特にCT画像再構成において、統計的ノイズの低減や画質改善に利用される。
リチャードソン・ルーシー（RL）法: 画像再構成アルゴリズムの一つで、最大尤度期待値最大化（MLEM）ソルバーに基づき、乗法的な更新ルールを用いて画像を反復的に再構成する手法。特にノイズの多いデータからの画像復元に用いられる。
線量: 物質が放射線から吸収するエネルギーの量。単位はグレイ（Gy）で表され、1グレイは1キログラムの物質が1ジュール（J）のエネルギーを吸収することを示す。
線エネルギー付与（LET）: 荷電粒子が物質中を通過する際に、その経路単位長あたりに失うエネルギー量。LETが高い粒子ほど、物質に局所的に多くのエネルギーを付与し、生物学的効果も高くなる傾向がある。
