拡散MRI信号の新たな地平：円筒表面上の拡散を精密に捉える解析モデル

10月 12, 2026 · 論文解説

🎧 この記事を音声で聴く（AI生成Podcast）

解説対象論文: Exact analytical PGSE signal for diffusion confined to a cylindrical surface using a spectral Laplacian formalism
Physics in Medicine and Biology｜被引用数: 0（2026年10月12日時点）

磁気共鳴画像法（MRI）は、生体組織の内部を非侵襲的に探る強力なツールです。特に、水分子の微細な動きを捉える拡散MRI（dMRI）は、神経線維のミエリン鞘のような微細な構造の解明に期待が寄せられています。しかし、このdMRI信号がどのように組織の構造を反映しているかを正確に理解するためには、複雑な拡散現象を記述する精緻な数学モデルが必要です。本記事では、円筒表面に閉じ込められた水分子の拡散現象に焦点を当て、そのdMRI信号を近似を一切含まない厳密な解析モデルで記述することに成功した最新の研究を紹介します。この画期的なアプローチは、これまで課題とされてきたミエリン鞘の微細構造解析に新たな地平を切り開く可能性を秘めています。

研究サマリー（FINER & PICO）

Feasible実施可能性	既存の理論的枠組みを拡張し、計算効率化戦略を開発しているためモデルは実現可能。
Ethical倫理面	拡散MRIは非侵襲的な画像診断法であり、本研究のモデル開発自体は倫理的問題を直接生じない。
Interesting面白さ	ミエリン水の拡散挙動を正確にモデル化し、神経疾患の微細構造解析に応用できる点で興味深い。
Novel新規性	円筒表面上の拡散に対する厳密な解析的表現を導出し、これまでの近似モデルの限界を克服している点で新規性がある。
Relevant切実さ	ミエリン鞘の微細構造の理解を深め、神経疾患の診断・評価に貢献し得るため、医療分野で関連性が高い。
Measurable測定可能性	本モデルは拡散MRI信号として観測可能であり、モンテカルロシミュレーションや将来の実験データとの比較検証が可能。
Modifiable派生・改善	モデルは円筒半径や拡散係数などのパラメータ調整が可能であり、逆問題として微細構造パラメータ推定への応用が期待される。
Structured文章構造	論文は理論、方法、結果、考察が明確に構造化され、再現性の高い科学的アプローチを採用している。
PICO / PECO対象・介入・比較・結果	この研究はPICO形式に直接適合する臨床研究ではないが、特定の拡散環境におけるMRI信号の挙動を数学的にモデル化し検証する基礎研究である。

はじめに：ミエリン水の秘密に迫る拡散MRI

どうも、Beyond the Pixelです。医療画像診断の世界では、磁気共鳴画像法（MRI）がその非侵襲性と高い組織コントラストで重要な役割を担っています。特に、水分子の拡散運動を画像化する拡散MRI（dMRI）は、生体組織の微細構造を探る強力なツールとして注目されています。この技術を使えば、例えば脳内の神経線維を取り巻くミエリン鞘のような、閉じ込められた環境での分子の動きを詳細に調べ、その幾何学的特徴を推定することができます。

しかし、測定されたdMRI信号と、水分子が閉じ込められている環境の幾何学的な形状（例えば、円筒形や球形など）との間に厳密な関係を確立することは、拡散MRI理論における中心的な課題の一つです。これまでの研究では、数学的な扱いやすさのために、拡散伝播（水分子がどのように広がるか）やスピン位相分布（スピンの向きの変化）に近似を用いることが少なくありませんでした。特に、ミエリン鞘の表面を水分子が拡散する様子をモデル化する際には、円筒表面に閉じ込められた拡散が重要なケースとして考えられています。先行研究では、近似的なモデルが提案されていましたが、特定の条件下でその限界が指摘されていました。

今回ご紹介する論文では、この課題に挑み、パルス勾配スピンエコー（PGSE）シーケンスというMRIの測定手法において、円筒表面に閉じ込められた拡散から生じるdMRI信号について、数学的に厳密な解析的表現を導き出すことに成功しました。これにより、拡散伝播やスピン位相分布、勾配パルス持続時間について一切近似を用いることなく、高精度な信号モデルが実現されました。さらに、このモデルを効率的に計算するための戦略も開発され、ミエリン水の詳細な挙動を理解するための新たな道が開かれています。

理論的背景：ブロホ-トーレイ方程式とスペクトル行列形式

dMRI信号を理論的に記述する際の中核となるのが「ブロホ-トーレイ方程式」です。この方程式は、磁場勾配下で拡散するスピン（水分子など）の横磁化の時間発展を記述します。閉じ込められた領域での拡散を扱うために、著者らはラプラス演算子の固有関数を用いたスペクトル行列形式という数学的な手法を採用しました。これは、複雑な拡散問題を、より扱いやすい固有関数の基底上で表現する強力なアプローチです。

この方法では、横磁化の進化が、非可換な行列指数関数の積として表現されます。非可換とは、行列の掛け算の順序を変えると結果が変わることを意味し、これはPGSEシーケンスの各段階（最初の勾配パルス、自由拡散、2番目の勾配パルス）における物理的なプロセスが連続的に影響し合うことを反映しています。この厳密な定式化により、勾配パルスの持続時間や間隔が任意であっても有効な信号表現が得られます。

円筒表面上の拡散：行列ΛとBの具体的な計算

本研究の核心は、円筒表面に閉じ込められた拡散という特定の幾何学的制約に対して、スペクトル行列形式を適用し、必要な行列ΛとBを具体的に計算した点にあります。勾配が円筒の主軸に垂直に印加される場合、ラプラス演算子は角度成分のみに簡略化され、その結果、固有関数と固有値が導出されます。これにより、行列Λ（固有値からなる対角行列）と行列B（勾配方向と固有関数の結合を表す行列）が特定されます。

特に、行列Bは三対角行列（対角線とそのすぐ隣の要素のみが非ゼロの行列）となり、その構造は拡散プロセスにおける角度モード間の特定の結合パターンを反映しています。これらの行列をPGSEシーケンスの一般解に組み込むことで、円筒表面における拡散MRI信号の厳密な解析的表現が確立されました。この表現は、拡散伝播やスピン位相分布、勾配パルス持続時間に関するいかなる近似も含まれていません。

計算効率の最適化とモンテカルロシミュレーションによる検証

厳密な解析モデルは理論的に優れていますが、実際の応用ではその計算コストが問題となることがあります。著者らはこの課題に対処するため、いくつかの計算効率化戦略を開発しました。

1. 次元削減: 元の基底は正と負のモードを含みますが、対称性を利用して「コンパクトな」実数基底に変換することで、行列の次元を大幅に削減しました。これにより、行列指数関数の計算に必要なコストが立方的に減少します。

2. Strang分割近似: モデル評価をさらに高速化するため、Strang分割（またはStrang-Marchuk作用素分割）という二次近似法を導入しました。これは、時間区間を複数のサブステップに分割し、行列指数関数をより計算しやすい形で近似する手法です。これにより、誤差を制御しつつ計算速度を大幅に向上させることが可能です。

3. ガウス-ルジャンドル求積法: 多くのdMRIアプリケーションで重要な、配向平均された「球状平均信号」の計算には、ガウス-ルジャンドル求積法が用いられました。これは、連続的な角度平均を数値的に効率よく近似する手法です。

これらの最適化戦略によって、モデルの計算速度は劇的に向上し、パラメータ推定やフィッティングなどの応用において実用的なレベルに達しました。

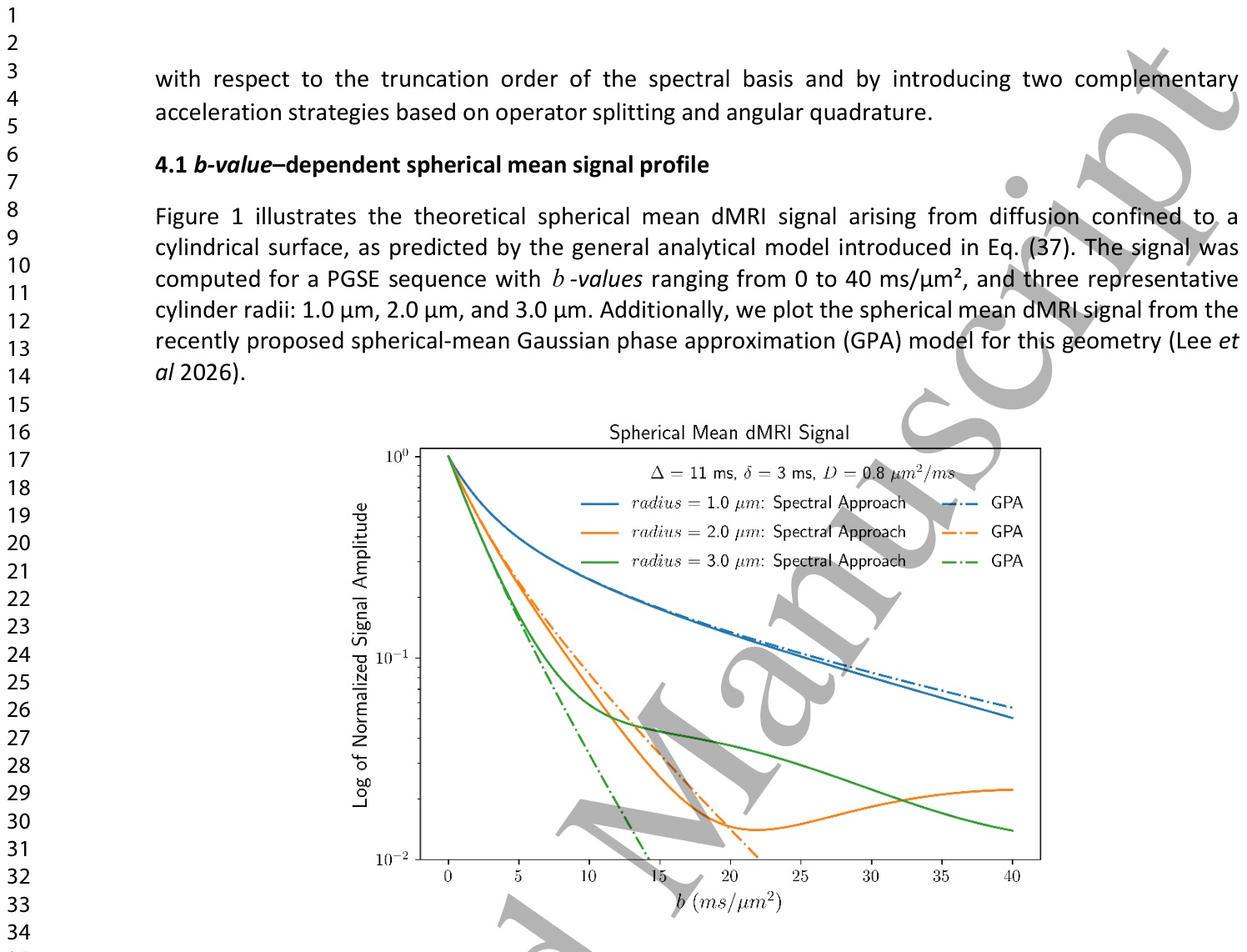

**Figure 1.** Figure 1. Signal attenuation for diffusion confined to cylindrical surfaces. The spherical mean dMRI signal was generated using the analytical model introduced in Eq. (37) for a PGSE sequence with Δ = 11 ms and δ = 3 ms. The axial diffusivity was set to D = 0.8 µm²/ms. The signal attenuation is shown on a logarithmic scale for three cylinder radii: 1.0 µm (blue), 2.0 µm (orange), and 3.0 µm (green). The analytical expression was evaluated using M =50 spectral modes (continuous lines). Additionally, we show the spherical mean signal resulting from the Gaussian Phase Approximation (GPA) model (Lee et al 2026) (dashed lines). Note that the large b-values used in this figure are intended to illustrate diffraction-like patterns that are not necessarily accessible with standard clinical protocols.解説: 円筒表面に閉じ込められた拡散における信号減衰の様子を示しています。横軸はb値（拡散感度）、縦軸は正規化された信号振幅の対数を表しています。青、オレンジ、緑の連続線は、それぞれ半径1.0 µm、2.0 µm、3.0 µmの円筒表面における解析モデルによる球状平均dMRI信号です。破線は、ガウス位相近似（GPA）モデルによる結果を示しており、半径が大きくなるにつれて厳密解との乖離が顕著になることが示されています。

モデルの精度を検証するため、著者らはモンテカルロ拡散シミュレーション（MCDS）と比較を行いました。MCDSは、多数の仮想的なスピン粒子が拡散する様子をコンピュータ上で追跡することで、実際の拡散現象を模倣する手法です。本研究では、過去のモデルで大きな誤差が生じた高拡散率の条件下でも、提案された解析モデルとモンテカルロシミュレーションの結果が広範囲の円筒半径と取得パラメータにわたって優れた一致を示すことが確認されました。

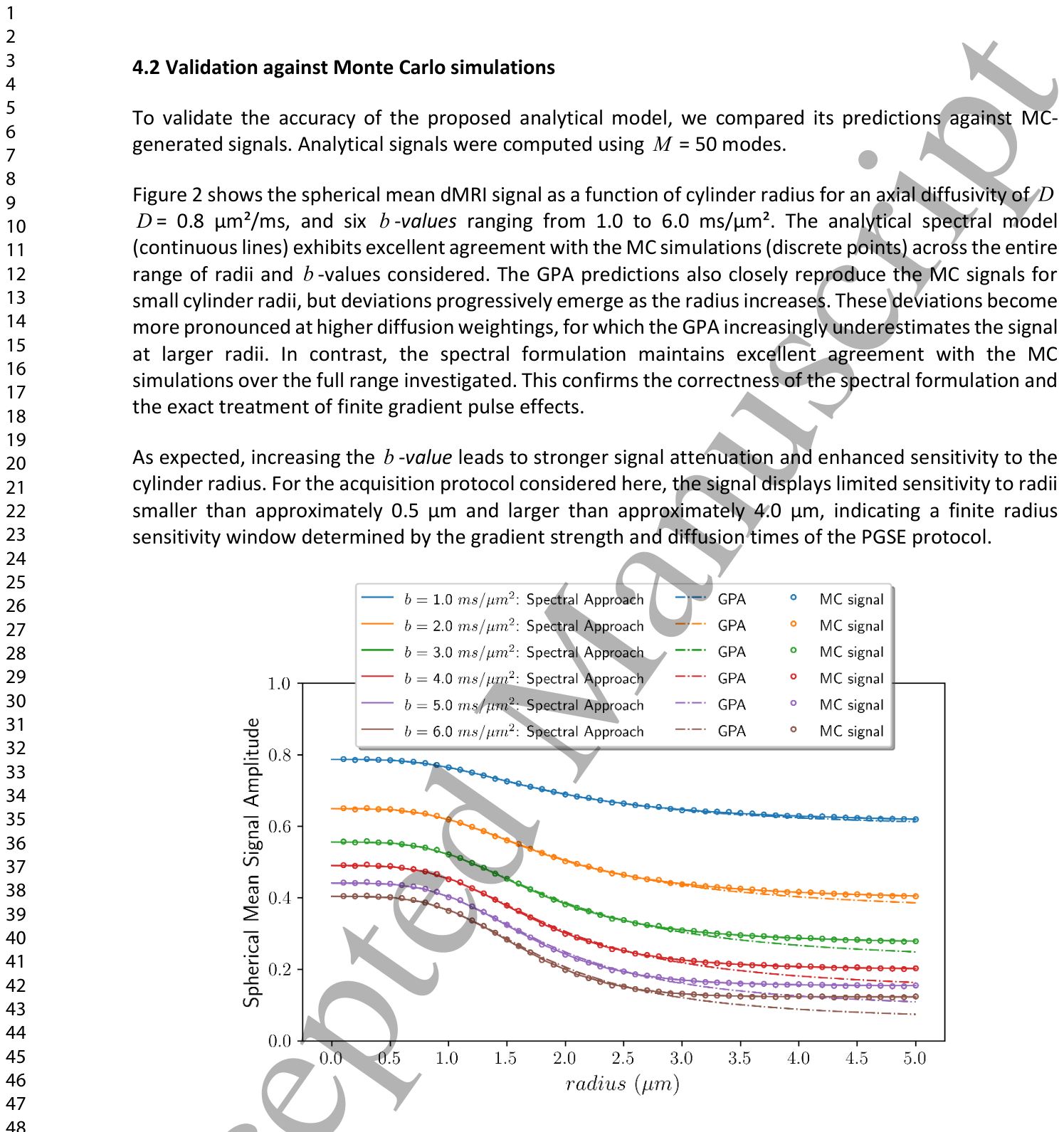

**Figure 2.** Figure 2. Spherical mean dMRI signals and Monte Carlo simulations. Spherical mean dMRI signals are shown as a function of cylinder radius, computed using the analytical spectral model (continuous lines), Monte Carlo (MC) simulations (dots), and the Gaussian Phase Approximation (GPA) model (Lee et al 2026) (dashed lines). Signals are evaluated for b -values of [1.0, 2.0, 3.0, 4.0, 5.0, 6.0] ms/µm², using the PGSE sequence parameters listed in Table I解説: 球状平均dMRI信号とモンテカルロシミュレーション結果の比較を示しています。横軸は円筒半径、縦軸は球状平均信号振幅を表しています。実線は解析スペクトルモデル、破線はガウス位相近似（GPA）モデルによる予測値です。丸印はモンテカルロシミュレーションによる結果を示しており、解析スペクトルモデルがモンテカルロシミュレーションの結果と広い範囲で非常によく一致していることが確認できます。異なる色線はb値の違いに対応しています。

結果の分析：b値依存性とモンテカルロシミュレーションとの比較

図1は、円筒表面に閉じ込められた拡散から生じる理論的な球状平均dMRI信号を示しています。これはb値（拡散感度を表すパラメータ）の増加に伴う信号減衰を、異なる円筒半径（1.0 µm、2.0 µm、3.0 µm）で対数スケールで描いたものです。また、最近提案されたガウス位相近似（GPA）モデルの結果も比較のために示されています。

小さな半径（例えば1.0 µm）の場合、GPAは幅広いb値で厳密な解析信号とよく一致しますが、非常に高い拡散感度（b ≧ 20 ms/µm²）ではわずかなずれが見られます。しかし、半径が増加するにつれて、GPAと厳密解との間に顕著な差が現れ始めます。例えば、r = 2.0 µm や r = 3.0 µm の場合、b ≧ 5 ms/µm² でGPAが厳密解から徐々に逸脱し、高いb値ではその差がさらに顕著になります。特に、厳密解は非常に高い拡散感度で回折パターンと呼ばれる振動的な特徴を示しますが、これはGPAでは捉えられていません。これは、閉じ込められた拡散効果が支配的になる領域で、厳密な解析的定式化が重要であることを示しています。

図2は、球状平均dMRI信号とモンテカルロシミュレーションとの比較を示しています。1.0 ms/µm²から6.0 ms/µm²までの6つのb値について、円筒半径の関数として信号がプロットされています。提案された解析スペクトルモデル（実線）は、検討された全ての半径とb値の範囲で、モンテカルロシミュレーション（点）と非常によく一致しています。GPAの予測も小さな円筒半径ではモンテカルロ信号をよく再現しますが、半径が増加するにつれてずれが生じ、高い拡散感度でさらに顕著になります。これは、提案されたスペクトル定式化と有限勾配パルス効果の厳密な処理が正しいことを裏付けています。

b値の増加は、信号減衰の強化と円筒半径に対する感度の向上をもたらします。現在の取得プロトコルでは、約0.5 µmより小さい半径や約4.0 µmより大きい半径に対しては信号感度が限定的であり、これはPGSEプロトコルの勾配強度と拡散時間によって決まる有限の半径感度窓を示唆しています。

数値解析：精度と計算速度のトレードオフ

著者らは、提案モデルの実用性を評価するため、数値的な精度と計算性能のバランスについても詳細に検討しています。スペクトル展開の打ち切り次数、Strang分割近似におけるサブステップ数、そして球状平均の計算に用いられる求積ノード数という3つの主要な近似誤差源について分析しました。

結果として、スペクトル展開は非常に迅速に収束することが示されました。例えば、M=10程度の比較的低い次数でも、実用上十分な精度が得られることが確認されています。これは、ラプラス固有値の二次的な増加が、高次の寄与を強く抑制するためです。

Strang分割近似は、サブステップ数を適切に選択することで、高い精度を維持しつつ計算時間を大幅に短縮できることが示されました。例えば、p=20のサブステップで、誤差を0.2%未満に抑えながら、厳密な計算と比較して約1桁高速化できることが報告されています。これにより、多数の信号評価が必要なパラメータ推定などにおいて、この近似法の大きな潜在的価値が示されました。

ガウス-ルジャンドル求積法を用いた球状平均信号の計算も、少数の求積ノードで高い精度を達成できることが確認されています。例えば、qn=8ノードで、ほとんどのb値でMRAE（平均相対絶対誤差）を0.1%未満に抑えられることが示されています。

これらの数値解析により、本モデルが精度を損なうことなく、高速な計算を必要とする様々なアプリケーションで利用可能であることが裏付けられました。

研究の意義と今後の展望

本研究で提案されたフレームワークは、ブロホ-トーレイ方程式の厳密な有限パルス解を円筒表面に閉じ込められた拡散へと拡張するものです。これにより、方向別および配向平均された拡散MRI信号に対する実用的な実装が提供されます。

このモデルの最大の意義は、既存の高速な信号近似手法の精度を評価するための「近似のない基準」を提供できる点にあります。これまでの近似モデルでは見落とされがちだった、高い拡散感度における回折パターンなどの微細な信号特性も正確に記述できるため、より精密な微細構造解析への道を開きます。

特に、ミエリン水の拡散挙動の理解を深めることは、多発性硬化症などの脱髄疾患の早期診断や病態評価、治療効果のモニタリングに貢献する可能性があります。神経科学や臨床医学の分野において、本モデルが神経線維のミエリン鞘半径推定など、様々なアプリケーションで活用されることが期待されます。

今後の展望としては、このフレームワークをさらに複雑な幾何学的形状や、非定常的な勾配波形への拡張が考えられます。また、生体組織内の他の細胞構造における拡散現象への応用も期待されます。この厳密な解析モデルは、拡散MRI研究の新たなゴールデンスタンダードとなる可能性を秘めています。

用語集

拡散MRI（dMRI）: 水分子の微細な動き（拡散）を画像化するMRI技術。生体組織の微細構造や疾患の状態を評価するために用いられます。
ブロホ-トーレイ方程式: 磁場中でスピンが拡散しながらどのように振る舞うかを記述する基本的な方程式。dMRI信号の理論的解析の基礎となります。
パルス勾配スピンエコー（PGSE）シーケンス: 拡散MRIで広く用いられる測定手法の一つ。特定のタイミングで磁場勾配パルスを印加し、水分子の拡散に由来する信号減衰を検出します。
スペクトル行列形式: ラプラス演算子の固有関数（基底）を用いて、ブロホ-トーレイ方程式を解く数学的手法。閉じ込められた環境での拡散問題を効率的に扱えます。
ラプラス演算子: 物理学や数学で用いられる微分演算子の一つ。拡散現象の記述など、様々な物理現象のモデル化に登場します。
ミエリン鞘: 神経線維（軸索）を覆う脂質とタンパク質でできた膜構造。電気信号の伝達を速める役割があり、その異常は神経疾患の原因となります。
モンテカルロシミュレーション: 確率的な過程を多数回試行し、その結果から現象を推定する計算手法。本研究では、拡散粒子の動きをシミュレートし、理論モデルの精度検証に用いられました。
ガウス位相近似（GPA）: 拡散MRI信号を近似的に記述する手法の一つ。水分子の位相分布がガウス的であると仮定することで、計算を簡略化します。
b値: 拡散MRIにおける拡散感度を表す指標。b値が大きいほど、より強い拡散感度で信号が減衰します。
Strang分割: 微分方程式の数値解法の一つ。複雑な作用素を複数のより単純な作用素に分割し、それぞれの作用素を連続的に適用することで近似解を得る手法です。
