カプラン・マイヤー生存曲線からの個別対象者データ再構築：V-Exploderが二次解析の精度を高める

10月 7, 2026 · 論文解説

🎧 この記事を音声で聴く（AI生成Podcast）

解説対象論文: Visual extraction of individual patient data from published kaplan-meier survival plots using a web-based application offering different reconstruction methods (V-Exploder)
BMC Medical Research Methodology｜被引用数: 0（2026年10月7日時点）

臨床試験の個別対象者データ（IPD）は、メタアナリシスや費用対効果分析といった重要な二次解析に不可欠ですが、ほとんど公開されません。そのため、発表されたカプラン・マイヤー（KM）生存曲線からIPDを再構築する技術が求められています。この度、新たなウェブアプリケーション「V-Exploder」が登場し、煩雑だった再構築プロセスを統合し、リアルタイムの視覚的フィードバックによって飛躍的に精度を向上させました。本記事では、この革新的なツールの機能と、その高い性能を実証した評価研究について詳しくご紹介します。

研究サマリー（FINER & PICO）

Feasible実施可能性	ウェブブラウザ上で完結する使いやすいアプリケーションとして、再現性の高いデータ再構築を可能にする。
Ethical倫理面	公開された臨床試験データからの二次利用を促進し、研究の透明性と効率性を向上させる。
Interesting面白さ	独自の直接法を含む複数の再構築アルゴリズムを提供し、即時視覚フィードバックで精度を向上させる。
Novel新規性	統合されたワークフローと即時視覚フィードバックを持つウェブアプリとして、これまでにない再構築精度を実現。
Relevant切実さ	メタアナリシスや費用対効果分析など、個別対象者データを必要とする二次研究に広く貢献する。
Measurable測定可能性	再構築データとオリジナルデータの生存指標の誤差を比較し、精度と信頼性を定量的に評価している。
Modifiable派生・改善	ユーザーが再構築プロセス中にデータを変更・修正できるため、より正確な結果を得られる。
Structured文章構造	再構築されたKM曲線とオリジナル画像を重ねて表示し、ユーザーが視覚的に確認しながら作業できる。
PICO / PECO対象・介入・比較・結果	公開されたカプラン・マイヤー生存曲線（P）から、ウェブアプリV-Exploder（I）を用いて個別対象者データ（O）を、既存手法（C）と比較し、その精度を評価。

はじめに：公開論文からのデータ活用を阻む壁

どうも、Beyond the Pixelです。臨床研究において、個別対象者データ（IPD）はメタアナリシスや費用対効果分析といった二次解析に不可欠です。しかし、臨床試験で得られたIPDが一般に公開されることは稀であり、発表されたカプラン・マイヤー（KM）生存曲線からIPDを再構築する（IPD再構築）手法に頼らざるを得ないのが現状です。従来、このIPD再構築のツールチェーンは煩雑で、再構築の精度を評価する機会がほとんどありませんでした。この課題を解決するため、著者らはIPD再構築の全ワークフローを単一のブラウザアプリケーションに統合した「V-Exploder」を開発しました。このツールは、ウェブベースで利用でき、学術的・非営利目的で、データがローカルに保持されるため、機密データの扱いも安心です。特に、再構築されたKMグラフが元の図の上に重ねて表示され、即座に視覚的なフィードバックが得られる点が特徴で、これにより、これまで以上に高精度なIPD再構築が可能になります。本記事では、このV-Exploderの機能と、その性能を評価した研究結果について詳しくご紹介します。

V-Exploder：データ再構築のワークフローを革新

V-Exploderは、公開されたKMプロットからのIPD再構築を、使いやすい単一のウェブアプリケーションに統合しています。

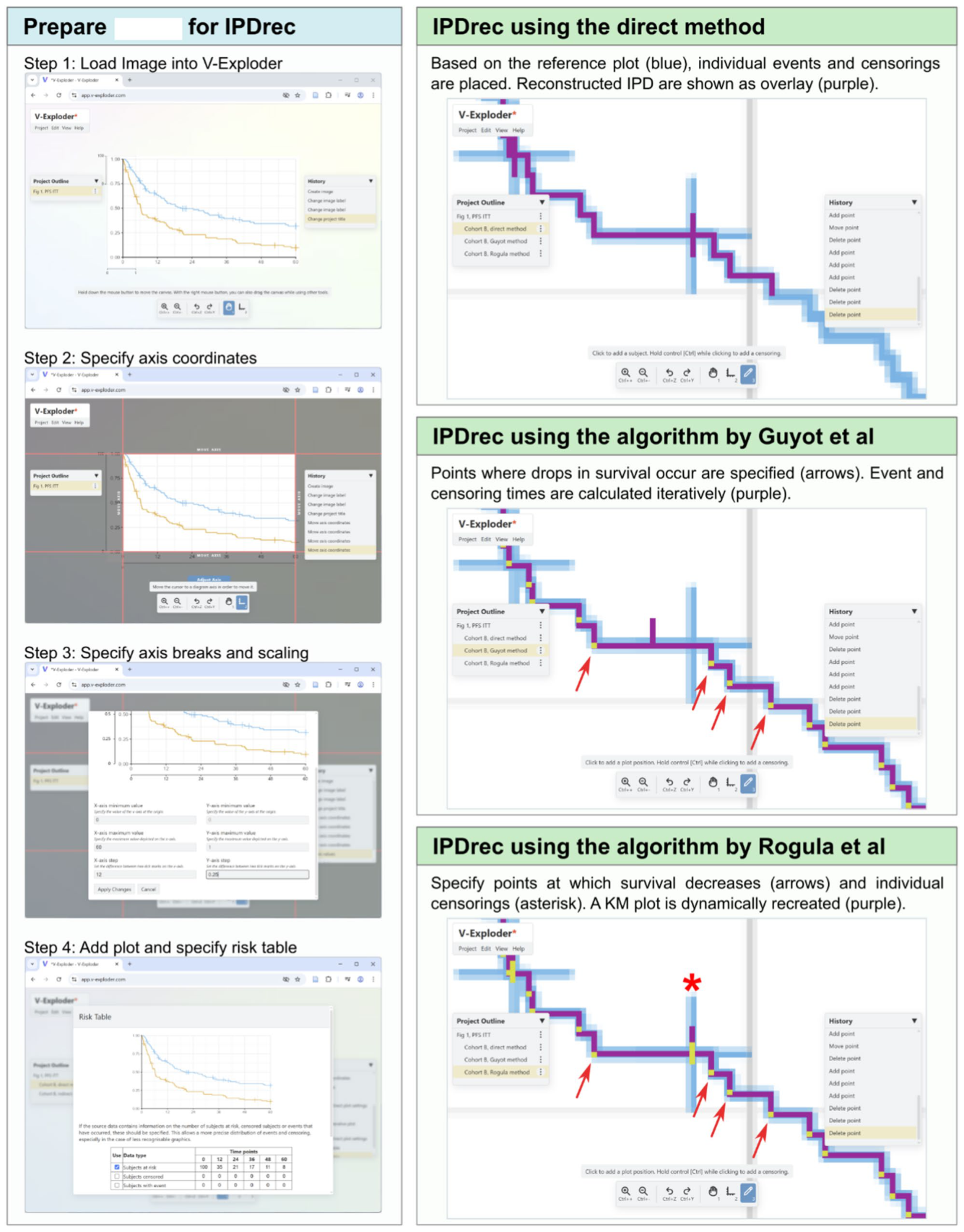

**Figure 1.** Fig. 1 V-Exploder user interface and reconstruction workflow. IPDrec denotes individual patient survival data reconstruction.解説: V-ExploderのユーザーインターフェースとIPD再構築のワークフローが示されています。左側は画像読み込みからリスクテーブル指定までの準備ステップ、右側は直接法、Guyotらのアルゴリズム、Rogulaらのアルゴリズムを用いたIPD再構築の様子が説明されています。

このアプリケーションでは、Guyotらの反復アルゴリズム、Rogulaらのアルゴリズム、そして著者らが開発したイベントと打ち切りを直接配置する新しい直接法という、複数の再構築方法が実装されています。V-Exploderの最大の特長は、即座に視覚的なフィードバックが得られることです。再構築されたIPDから連続的にKMグラフが生成され、元の図の上に重ねて表示されます。これにより、ユーザーは再構築プロセス中に元の曲線との一致度をリアルタイムで確認し、必要に応じてデータを修正・削除できるため、より正確なIPD再構築が可能になります。V-Exploderのワークフローは以下の通りです。まず、元のKMプロットの画像ファイルをアプリに読み込み、デジタルプロットの軸を画像内の軸に合わせ、最大時間と軸の間隔を指定します。次に、新しいKMグラフの再構築を追加し、リスクテーブルにある利用可能なデータを指定します。反復アルゴリズムを使用する場合、ユーザーはKMグラフが降下するすべての点と、Rogula法の場合は打ち切りの位置をマークします。直接法を使用する場合は、個々のイベントと打ち切りを直接配置します。再構築されたKMグラフが元の図と十分に一致していると判断されたら、IPDをCSVファイルとしてダウンロードし、他の統計ソフトウェアで利用できます。また、V-Exploderはプロジェクトファイルをディスクに保存できるため、後で編集したり、共同研究のためにデータを共有したりすることも可能です。ウェブ経由でアクセスできますが、画像ファイル、データポイント、最終的なIPDを含むすべてのデータはローカルに保持され、リモートサーバーにアップロードされることはありません。

V-Exploderの性能評価：高精度と信頼性の実証

著者らは、V-ExploderのIPD再構築性能を評価するための研究を実施しました。この研究では、10名の調査者が合計12の図からデータを再構築しました。これらの図は、それぞれ2つのランダムに生成されたコホート（各コホート20、50、100、または200対象者）の生存曲線を示しています。さらに、急性骨髄性白血病（AML）対象者200名の生存を示す公開リアルワールドデータセットも使用されました。調査者のIPD再構築経験は様々で、大半は経験が少ないか、全くない対象者でした。再構築されたIPDと元のデータセットの間の類似性を評価するために、生存解析で頻繁に用いられるメトリックが計算されました。具体的には、曲線間の絶対面積、指数生存回帰の回帰パラメーター（ラムダ）、ログハザード比（HR）、25%、50%（中央値生存期間）、75%生存分位点、および特定時点での生存率などが用いられました。再構築の妥当性は、元のデータと再構築されたデータのメトリック間のメディアン絶対誤差（AE）、四分位範囲（IQR）、および二乗平均平方根誤差（RMSE）によって評価されました。

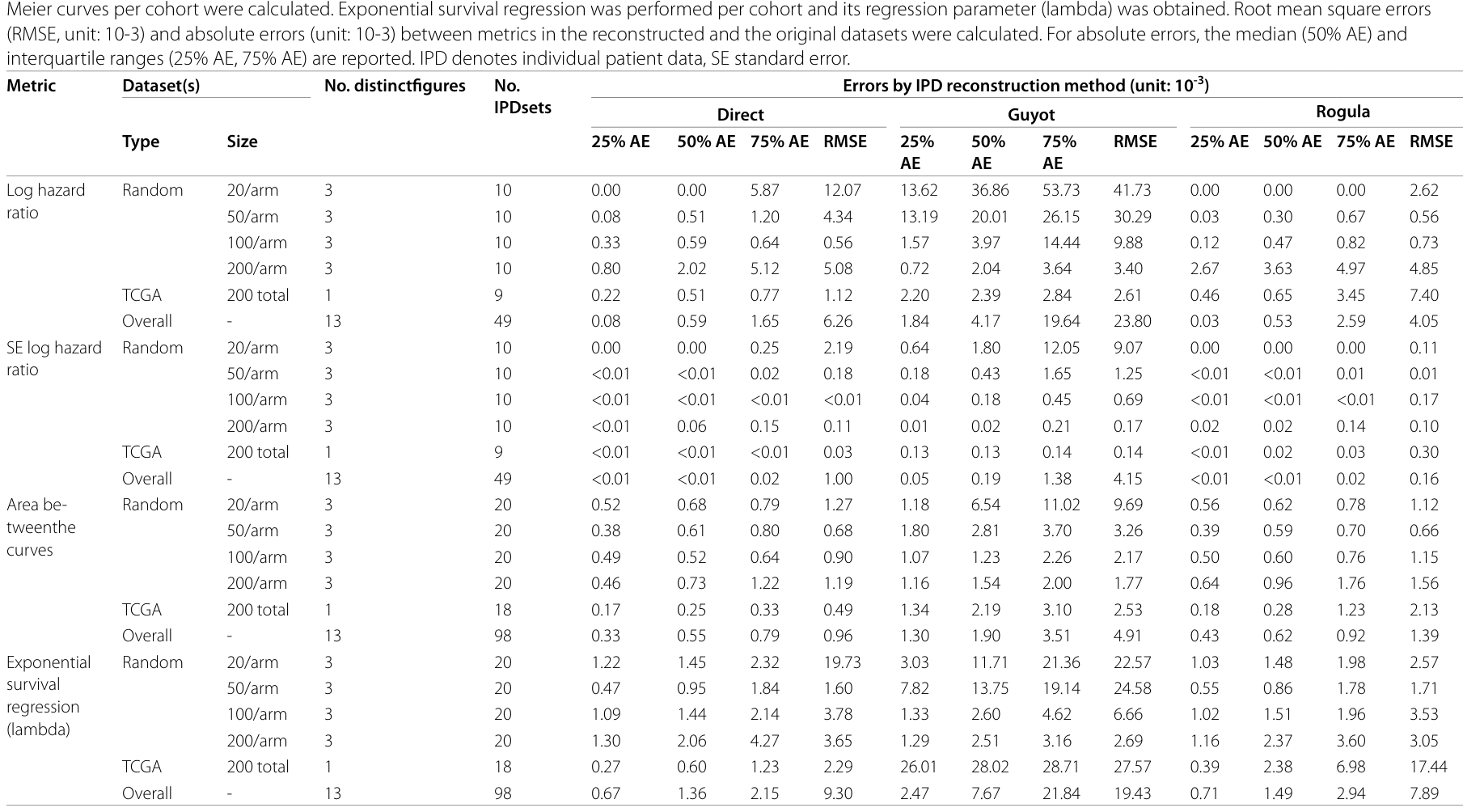

**Table 1.** Table 1 Errors in survival metrics between original and reconstructed IPDSurvival metrics including hazard ratios between cohorts of a figure and the area between the Kaplan-**解説:** 元のIPDと再構築されたIPDの間の生存メトリックの誤差が示されています。コホートサイズやデータセットの種類ごとに、直接法、Guyot法、Rogula法それぞれのメディアン絶対誤差（AE）と四分位範囲（IQR）、および二乗平均平方根誤差（RMSE）が報告されています。

の結果が示すように、再構築されたIPDから計算された生存メトリックは、すべてのデータセット、調査者、および使用されたIPD再構築方法において、参照データから計算されたメトリックと高い類似性を示しました。ログHRに関しては、直接法、Rogula法、Guyot法それぞれのメディアンAE（IQR）およびRMSEは非常に小さい値であり、再構築データの高い精度が示されました。

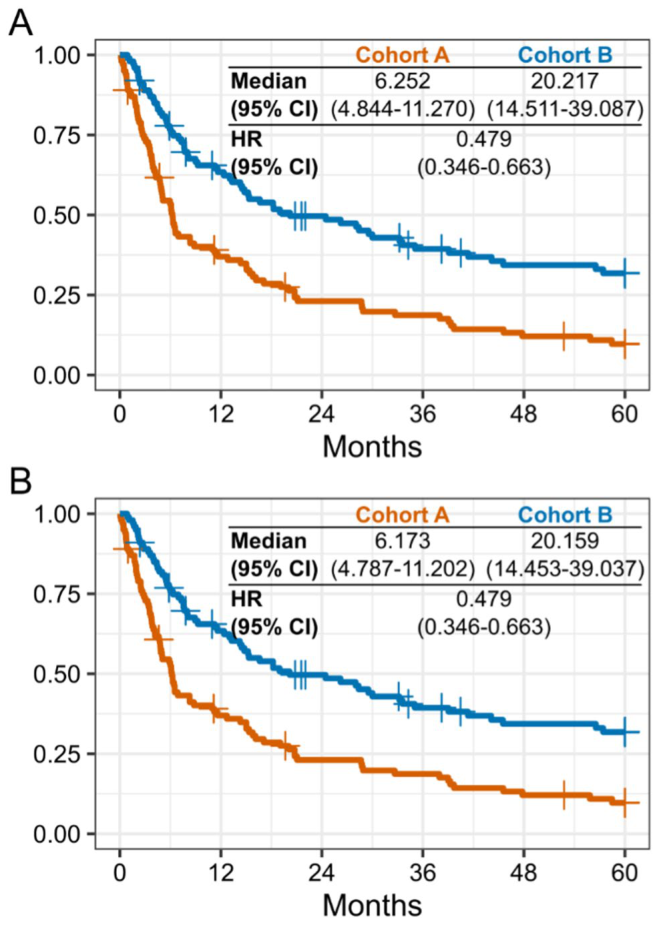

**Figure 2.** Fig. 2 Example of KM plots from original and reconstructed IPD A Original IPD: Survival data were randomly drawn from a log-normal distribution with 200 subjects per cohort. B Reconstructed IPD: IPD were reconstruct ed using the direct method. After normalizing Tmax from 60 months to 1, the areas between the original and the reconstructed KM plots were 8.5×10-4 for cohort A and 6.1×10-4 for cohort B. CI denotes confidence interval, HR hazard ratio.解説: 元のIPDから得られたKMプロット（A）と、直接法で再構築されたIPDから得られたKMプロット（B）の例です。両者の曲線間の面積は非常に近い値を示しており、再構築の精度が高いことを示しています。

は、元のIPDと再構築されたIPDから生成されたKMプロットの例であり、両者が高い一致度を示していることを視覚的に確認できます。

各再構築方法の比較と考察

研究結果では、再構築されたIPDから計算された生存メトリックが、参照データと非常に高い類似性を示しました。特に、直接法とRogula法で再構築されたIPDから計算されたHRの90%以上で、絶対誤差が0.01未満でした。これは、HRが通常小数点以下2桁または3桁で報告されることを考えると、公開HRと比較する際に差異を検出できる限界に対応するものです。

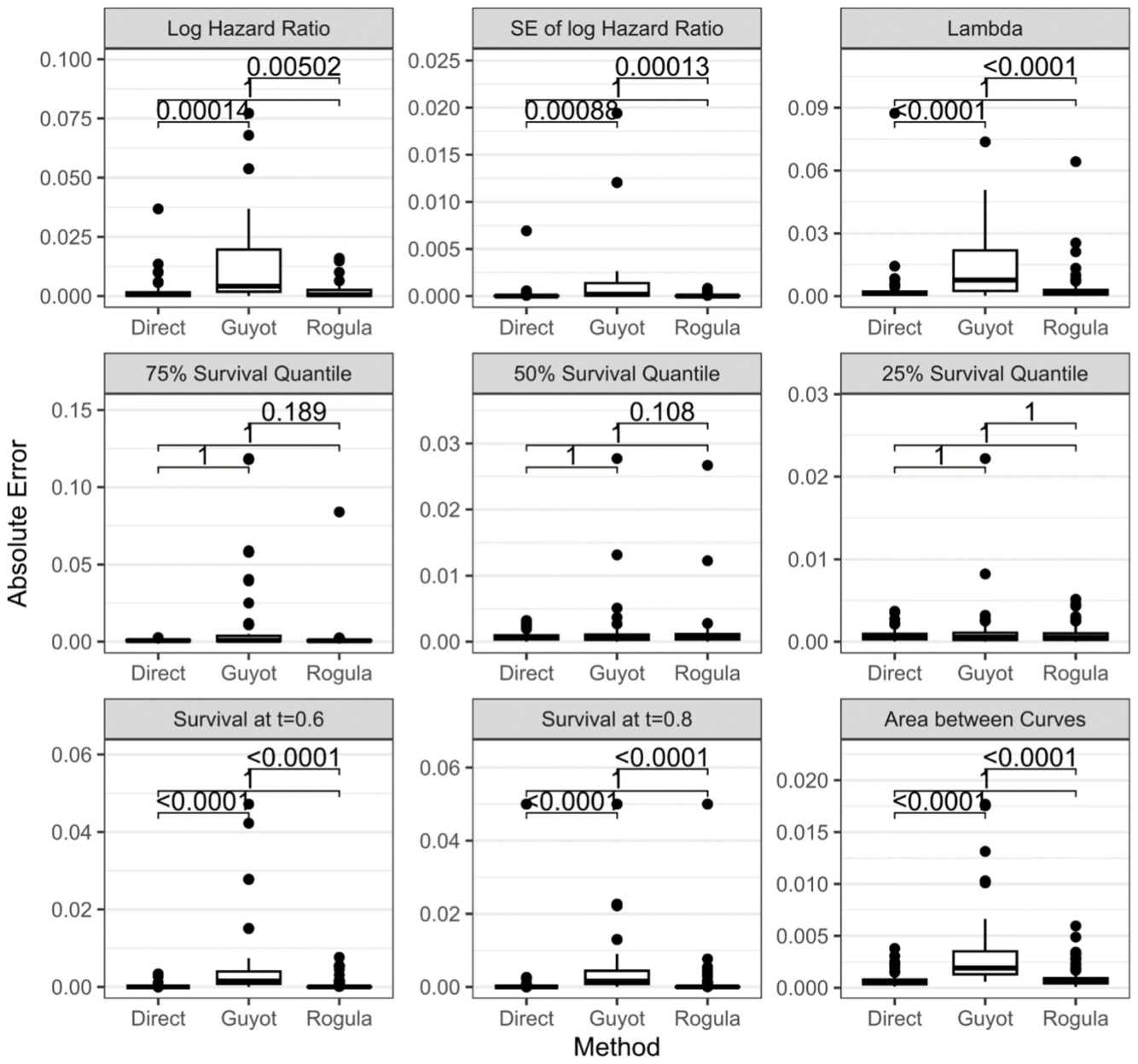

**Figure 3.** Fig. 3 Absolute errors in survival metrics using reconstructed IPD by reconstruction method. Absolute errors in the analyzed metrics between recon structed and original data are shown by the used reconstruction method and across all datasets. Lambda refers to the regression parameter of an exponential survival regression. P-values were obtained from Wilcoxon signed-rank tests and adjusted for multiplicity using the Bonferroni method. SE denotes standard error.解説: 再構築方法別の生存メトリックにおける絶対誤差の分布を示しています。ログハザード比や生存分位点など、様々なメトリックについて、直接法、Guyot法、Rogula法のパフォーマンスが比較されています。

は、各再構築方法における生存メトリックの絶対誤差を示しています。全体として、再構築されたIPDの精度は、あらゆる一般的な二次データ利用に十分であると考えられます。一方で、Guyot法を用いたデータに基づく解析では、他の再構築方法と比較して一般的に誤差が大きいことが観察されました。これは、このアルゴリズムが打ち切りの配置精度が低いために、生存推定値に誤差が蓄積されやすいことに起因すると考えられます。特にデータセットが小さい場合、再構築されたKMグラフと元のKMグラフとの間に、曲線の末尾で視覚的なずれが生じることがあります。

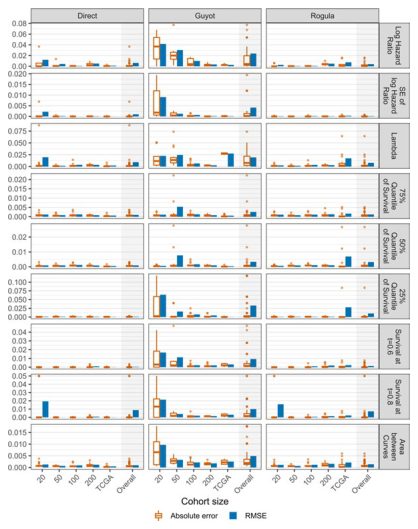

**Figure 4.** Fig. 4 Errors in survival metrics using reconstructed IPD by method and cohort size. Absolute errors (box plots) in the analyzed metrics between reconstructed and original data are shown together with the respec tive root mean square errors (RMSE, bars). Data are grouped by the used IPD reconstruction method and sample sizes. Ten investigators each re constructed IPD from four randomly generated figures (with 20, 50, 100, and 200 subjects per arm) showing survival of one of the three random distributions (Weibull, log-normal, log-logistic). The real-world TCGA AML dataset (200 subjects) was reconstructed 9 times. Lambda refers to the regression parameter of an exponential survival regression. Survival time is normalized within each figure (tmax=1). HR denotes hazard ratio, SE stan dard error.解説: 再構築方法とコホートサイズ別の生存メトリックにおける絶対誤差（箱ひげ図）と二乗平均平方根誤差（RMSE、棒グラフ）を示しています。Guyot法はコホートサイズが小さい場合に誤差が大きい傾向があります。

に示すように、Guyot法を用いたメトリックの誤差は、コホートサイズが小さい場合に特に高くなる傾向が見られました。しかし、データセットが大きくなるにつれて、他の方法の誤差と収束する傾向も確認されています。したがって、ほとんどのアプリケーションにおいて誤差は許容範囲内と見なされますが、特定のメトリックに関心があるシナリオでは、直接法やRogula法を優先すべきであると著者らは提言しています。既存のIPD再構築ツールであるStataのIPDFCパッケージやRのIPDfromKMパッケージは、ユーザーがピクセル座標を生存推定値や時間値に変換してからパッケージの再構築関数を呼び出す必要があります。IPDfromKMはオンラインアプリケーションを提供しており、2ステップのワークフローで、生存推定値のデジタル化とIPD再構築が可能です。しかし、この段階ではユーザー入力の修正ができず、デジタル化を再開する必要がありました。これに対し、V-Exploderは生成されたKMグラフを元の図の上に連続的に表示し、いつでも入力の修正を可能にします。さらに、V-Exploderのプロジェクトファイルを保存して後で再利用したり配布したりできる機能は、IPD再構築における科学的厳密性を向上させるのに役立つでしょう。ただし、画像品質の低さや過度な打ち切りといった要因が再構築精度に影響を与える可能性があり、Aalen-JohansenプロットやSimon-MakuchプロットからのIPD再構築はサポートしていません。

結論：二次データ解析の未来を拓くV-Exploder

V-Exploderは、公開されたカプラン・マイヤー生存曲線からの個別対象者データ再構築の全ワークフローを、単一のウェブアプリケーションに統合する画期的なツールです。このアプリケーションは、高精度かつ信頼性の高い結果を生み出し、特にユーザーフレンドリーな視覚的インターフェースとプロジェクトファイルの保存機能により、医療研究における二次データ利用を大幅に促進します。これにより、メタアナリシスや費用対効果分析といった研究の解析の厳密性を高め、エビデンス創出に貢献することが期待されます。V-Exploderは、研究者がより効率的かつ正確に、公開された生存データから最大限の情報を引き出すことを可能にするでしょう。V-Exploderのウェブサイトはwww.v-exploder.comで公開されており、誰でも利用可能です。

用語集

個別対象者データ（IPD）: 特定の対象者一人ひとりの詳細なデータ。メタアナリシスなどで高い解析精度を実現する。
カプラン・マイヤー（KM）曲線: 対象者の生存率を時間経過とともにグラフで示す統計的手法。イベント発生までの時間を視覚化する。
ハザード比（HR）: ある事象（死亡など）が発生するリスクが、2つの群間でどれくらい異なるかを示す指標。
メタアナリシス: 複数の研究結果を統合・解析し、より信頼性の高い結論を導き出す統計的手法。
費用対効果分析: 医療介入の効果と費用を比較し、資源配分の意思決定を支援する経済評価手法。
イベント: 生存解析において、対象者が経験する特定の事象（例：死亡、疾患の進行）。
打ち切り（センサリング）: 対象者が研究期間中にイベントを経験せず、追跡が終了すること。生存解析で考慮される。
絶対誤差（AE）: 測定値と真の値の差の絶対値。誤差の大きさを評価する指標。
二乗平均平方根誤差（RMSE）: 誤差の大きさを評価する指標の一つで、誤差の二乗の平均値の平方根。
