頭頸部放射線治療における3D線量予測：臨床DVH指標を最適化する深層学習

August 17, 2026 · 論文解説

🎧 この記事を音声で聴く（AI生成Podcast）

解説対象論文: Clinical DVH metrics as a loss function for 3D dose prediction in head and neck radiotherapy
International Journal of Computer Assisted Radiology and Surgery｜被引用数: 0（2026年8月17日時点）

深層学習は放射線治療の自動化に広く利用されていますが、従来のモデルは臨床的な評価基準と乖離する問題がありました。本研究は、頭頸部放射線治療における3次元線量予測において、臨床で用いられる線量体積ヒストグラム（DVH）指標を直接最適化する新しい学習損失関数を開発しました。これにより、計算効率を保ちつつ、より臨床的に受容可能な線量分布予測が可能になります。

研究サマリー（FINER & PICO）

Feasible実施可能性	既存の深層学習フレームワークに組み込み可能で、計算効率の高いROI符号化により実用性があります。
Ethical倫理面	放射線治療計画の質向上と専門家間のばらつき低減により、対象者への一貫した高精度治療に貢献します。
Interesting面白さ	臨床評価指標を直接最適化する損失関数と、効率的なROI符号化を統合した新規アプローチです。
Novel新規性	非微分可能なV-metricsの課題を克服し、D-metricsとV-metricsを共同で最適化する点が新規です。
Relevant切実さ	頭頸部放射線治療計画の自動化と標準化を促進し、専門家の負担軽減に繋がります。
Measurable測定可能性	PTVスコア、OARスコア、線量スコアという定量的な指標でモデル性能を評価し改善を示しました。
Modifiable派生・改善	JSONテンプレートにより臨床評価基準を柔軟に設定でき、異なる施設やプロトコルへ適応可能です。
Structured文章構造	研究は目的、方法、結果、考察、結論が明確に記述されており、論理的な構成です。
PICO / PECO対象・介入・比較・結果	P: 頭頸部がん対象者、I: 臨床DVH指標を直接最適化する深層学習、C: 従来のボクセル・DVH曲線損失、O: 臨床的受容可能な3D線量予測

はじめに：放射線治療計画の課題と深層学習の可能性

どうも、Beyond the Pixelです。
深層学習（Deep Learning）を用いた3次元（3D）線量予測は、放射線治療（Radiotherapy, RT）の自動化されたワークフローで広く利用されています。この技術は、治療計画の効率と一貫性を向上させることを目指しています。しかし、従来の多くのモデルは、ボクセル（Voxel）単位での回帰損失（regression loss）を用いて学習されており、これは臨床での治療計画評価基準である線量体積ヒストグラム（DVH）指標とは必ずしも一致しません。
放射線治療では、腫瘍細胞を根絶するために十分な放射線を送りつつ、周囲の健康な組織を保護することが重要です。特に頭頸部（H&N）放射線治療は、複雑な解剖学的構造、多数の危険臓器（Organs at Risk, OAR）、計画標的体積（Planning Target Volume, PTV）と隣接する健康な臓器との間の急峻な線量勾配のため、特に困難を伴います。従来の治療計画では、専門家の手作業による調整が複数回必要となることが多く、計画の質にばらつきが生じる原因となっていました。
深層学習は、対象者の解剖学的構造と臨床的な線量パターン間の複雑なマッピングを学習する上で、大きな可能性を示しています。一般的な深層学習ベースの手法では、CT画像と関心領域（Region of Interest, ROI）マスクを入力として3Dボクセル単位の線量予測を生成します

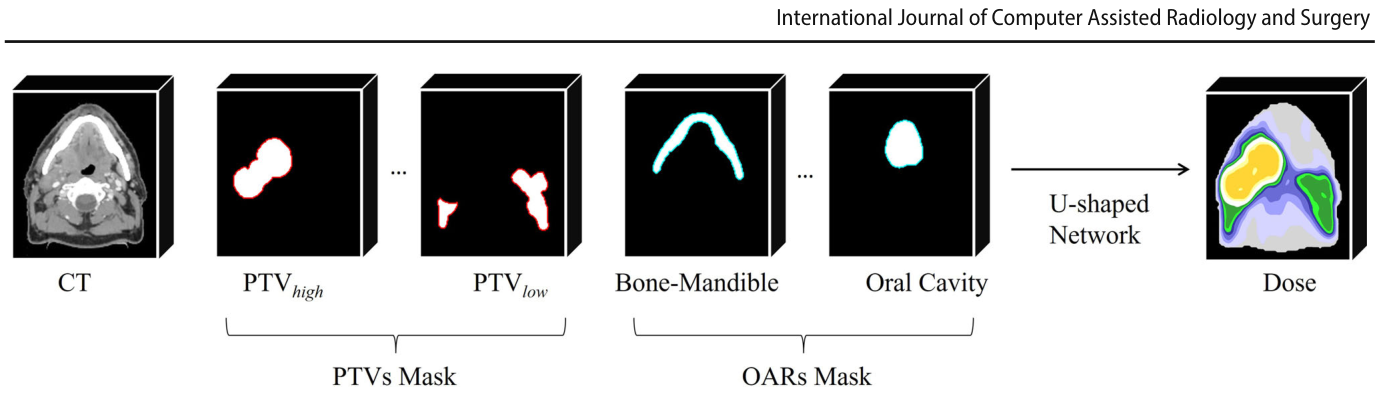

**Figure 1.** Fig. 1 Workﬂow of a typical deep learning-based H&N dose prediction method解説: この図は、一般的な深層学習に基づく頭頸部線量予測手法のワークフローを示しています。CT画像と、PTV（計画標的体積）やOAR（危険臓器）などの関心領域（ROI）マスクが入力として与えられ、U字型ネットワークを介して3次元の線量分布が予測されます。

。これらのアプローチは通常、平均絶対誤差（Mean Absolute Error, MAE）などの回帰損失を用いることで、高いボクセル単位の精度を達成します。しかし、臨床評価で重視されるのは、十分な計画標的体積（PTV）の被覆と危険臓器（OAR）の保護であり、これはDVH由来の指標で評価されます

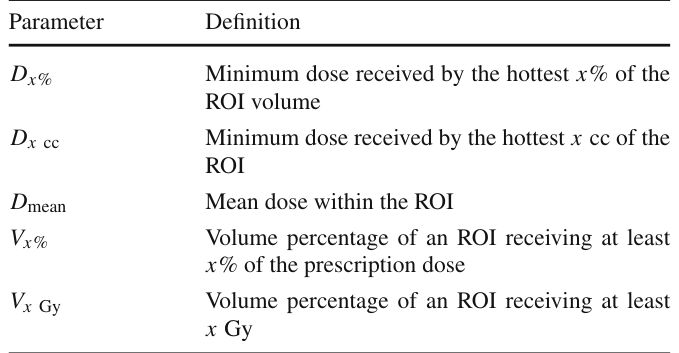

**Table 1.** Table 1 Deﬁnitions of common D- and V-metrics in H&N RT解説: この表は、頭頸部放射線治療で一般的に用いられるD-metricsとV-metricsの定義を示しています。Dx%はROI体積の最も線量の高いx%が受ける最小線量、Dx ccはROIの最も線量の高いx ccが受ける最小線量、DmeanはROI内の平均線量、Vx%は処方線量の少なくともx%を受けるROIの体積割合、Vx Gyは少なくともx Gyを受けるROIの体積割合を表します。

。標準的な回帰損失はこれらの臨床目標を直接最適化しないため、深層学習モデルは数値的に高い精度を示しても、臨床的には最適とは言えない結果になる可能性があります。
このギャップを埋めるため、いくつかの研究では微分可能なDVH曲線損失が導入されていますが、臨床評価はD-metricsやV-metricsといった具体的な指標に依存しています。D-metricsは微分可能ですが、V-metricsは非微分的な閾値操作を含むため、勾配ベースの学習フレームワークには課題があります。さらに、頭頸部の解剖学的構造には多数の危険臓器（OAR）が存在するため、各ROIを独立した入力チャネルとして扱う従来のワンホット符号化（one-hot encoding）では、前処理のオーバーヘッドやGPUメモリ使用量の増加といった問題が生じます。
本研究では、これらの課題に対処するため、臨床的に定義された線量評価指標を直接最適化し、同時に計算効率を維持する「臨床DVH指標損失（Clinical DVH metric loss、CDM損失）」と、効率的な「ビットマスクROI符号化」戦略を提案しています。
本研究の主な貢献は以下の通りです。
・D-metricsの微分可能表現とV-metricsの微分可能近似を組み合わせたCDM損失を導入し、臨床計画評価で用いられる指標を直接最適化することで、標準的な3D U-Netでも臨床的に満足のいく線量予測が可能であることを示しました。
・CPUの前処理、CPUからGPUへのデータ転送、GPUメモリ使用量を削減する効率的な「ビットマスクROI符号化」を開発しました。これにより、学習時間を大幅に短縮し、臨床評価に必要な全ての危険臓器（OAR）セットをサポートします。
・CDM損失関数で使用される臨床評価線量指標は、単純なJSONベースのテンプレート（表2）を通じて整理されています。これにより、学習目標が特定の施設の臨床評価基準と常に一致するように、明確で構造化され、簡単に更新可能な形式が保証されます。

新たなアプローチ：臨床DVH指標損失（CDM損失）と効率的なROI符号化

本研究で提案されている「臨床DVH指標損失（CDM損失）」は、臨床計画評価で用いられる線量指標を直接最適化することを目的としています。この損失関数は、D-metricsとV-metricsの両方を取り込み、エンドツーエンドの学習を可能にします。

D-metricsの微分可能定式化

D-metricsは、ROI内のソートされたボクセル線量から特定の割合（Dx%）または体積（Dx cc）の線量を決定するものです

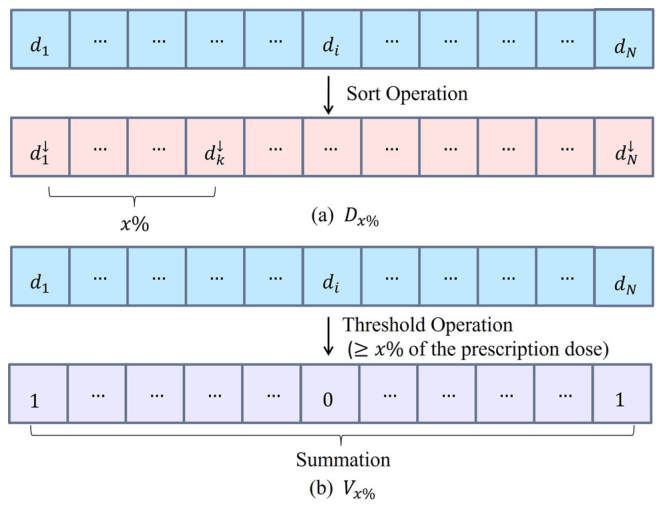

**Figure 2.** Fig. 2 a D-metrics (e.g., Dx%) are obtained by sorting voxel doses within an ROI and selecting the value corresponding to the hottest x% of the volume. b V-metrics (e.g., Vx%) represent the fraction of ROI voxels receiving at least x% of the prescription dose解説: この図は、D-metricsとV-metricsの計算方法を視覚的に説明しています。(a) Dx%は、ROI内のボクセル線量を降順にソートし、最も線量の高いx%に相当する位置の線量値を選択することで得られます。(b) Vx%は、ROI内の各ボクセル線量が特定の閾値（処方線量のx%）以上であるかを判断し、その条件を満たすボクセルの総数を数え、ROI全体のボクセル数で割ることで得られます。

。例えば、Dx%はROI体積の最も線量の高いx%が受ける最小線量を指します。Dx ccも同様に、最も線量の高いx ccが受ける最小線量を指します。これらは両方ともパーセンタイルに基づく指標であり、特定の順序付けアルゴリズムを用いることで、微分可能性と計算効率を保ちつつ計算できます。平均線量（Dmean）は本質的に微分可能です。

V-metricsの微分可能代用

V-metrics（Vx%、Vx Gy）は、特定の線量レベル以上を受けるROIの体積割合を示します（図2）。Vx%は、処方線量の少なくともx%を受けるROIの割合を意味します。この計算には、非微分可能なHeavisideステップ関数が含まれるため、勾配ベースの学習には課題があります。これを解決するため、本研究ではHeaviside関数をロジスティックシグモイド関数（logistic sigmoid function）で近似します。シグモイド関数の傾きパラメータαは、近似精度と勾配安定性のトレードオフを制御します。本研究では、V-metricの絶対近似誤差がユーザー定義の許容誤差εを超えないように、αを理論的に導出する方法を採用しています。これにより、経験的なチューニングなしに、精度と安定性のバランスが取れたαを選択できます。

全体の損失関数

提案されたCDM損失は、予測線量と真の線量に対する各DVH指標の差の絶対値の重み付き合計として定義されます。これに加えて、ボクセル単位の精度を維持するためにMAE損失も併用し、最終的な目的関数はこれらの2つの損失をバランス係数（λ1とλ2）で結合した形となります。

ビットマスク符号化による効率化

頭頸部放射線治療では、多数のROI（20以上）があり、多くは空間的に重なり合っています。従来のワンホット符号化では、各ROIを独立した3Dバイナリマスクチャネルとして保存するため、CPUでの前処理やCPUからGPUへのデータ転送に大きなオーバーヘッドが生じます。これを軽減するため、本研究ではロスレス（lossless）な「ビットマスク符号化」を導入しています

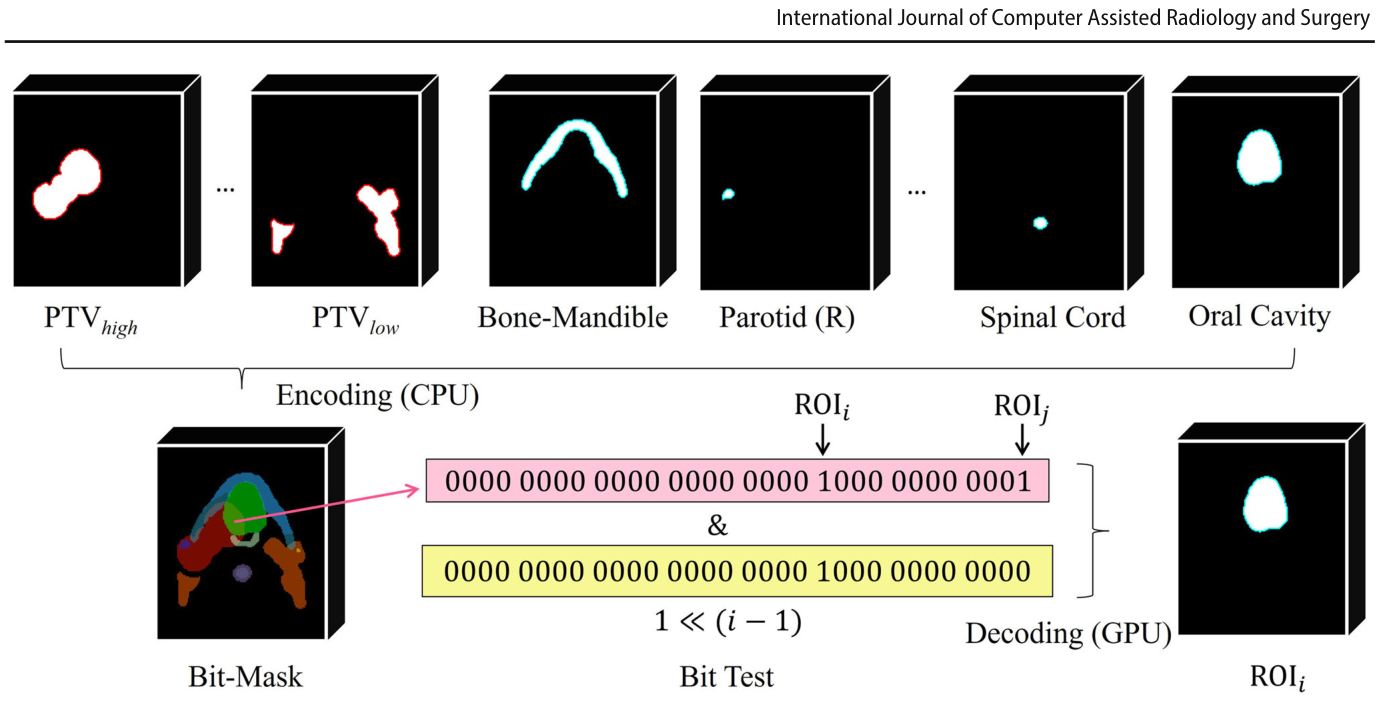

**Figure 3.** Fig. 3 Multiple individual ROI masks are losslessly encoded into a single integer bit-mask, where each bit position represents a speciﬁc ROI (illustrated in pink). During decoding, ROIi is recovered by a GPU bitwise AND between the bit-mask and the single bit-mask (1 ≪(i −1)), illustrated in yellow解説: この図は、複数の個別のROIマスクを単一の整数ビットマスクにロスレス（情報損失なし）で符号化し、その後デコードするプロセスを示しています。CPUで複数のROIマスクがビットマスクに符号化され、GPU上でビットマスクからROIがオンデマンドで復元されます。各ビット位置が特定のROIを表しており、ビットワイズAND演算によって個々のROIマスクが効率的に再構築されます。

。
この符号化では、各ROIに1つのビット位置を割り当て、複数のROIが重なるボクセルでは複数のビットがアクティブになります。これにより、全てのROI関係が1つのチャネルに保持されます。このアプローチの利点は、以下の通りです。
・前処理の効率化: 従来のワンホット符号化では、幾何学的拡張（geometric augmentation）を各ROIチャネルに個別に適用する必要がありましたが、ビットマスク符号化では全てのROIを同時に変換できます。
・データ転送の削減: CTボリュームと単一のコンパクトなビットマスクのみが転送されるため、I/Oオーバーヘッドが削減され、学習スループットが向上します。
・GPUメモリ使用量の削減: GPU上では、ビットマスクは必要に応じてバイナリROIマスクにデコードされます。このオンデマンドデコード戦略により、全てのROIチャネルを同時に保存する必要がなくなり、ピーク時のGPUメモリ使用量を削減できます。
本研究では、30個の構造（2つのPTVと28のOAR）を含むテンプレート（表2）を使用し、32ビット符号なし整数（uint32）で全てのROIマスクを符号化しました。CDM損失では、PTV関連のV95%指標が微分可能V-metricsの代用に含められました。PTVの臨床的優先度が高いため、PTV関連の指標重みは1、OAR関連の指標重みは0.1に設定されました。最終的な損失関数では、MAEのバランス係数λ1が1、CDMのバランス係数λ2が0.5に設定されました。

実験と結果：臨床的優位性と計算効率

本研究では、遡及的に収集された174名の頭頸部がん対象者のデータセット（137名を学習用、37名をテスト用）を用いて、提案手法の評価を行いました。全てのCTスキャンは2×2×2 mm³の均一な空間解像度にリサンプリングされ、(160, 192, 256)の均一なボリュームサイズにクロッピングまたはパディングされました。

評価指標

モデルの性能を定量的に評価するため、以下の3つの評価指標が定義されました。
1. PTVスコア: PTV（計画標的体積）の被覆精度を評価します。PTV指標は処方線量で正規化され、パーセンテージで表現されます。値が低いほど性能が良いことを示します。
2. OARスコア: OAR（危険臓器）の保護精度を評価します。OAR指標は絶対線量（Gy）で測定されます。値が低いほど性能が良いことを示します。
3. 線量スコア（Dose Score）: ボクセル単位での全体的な線量差を定量化します。Gyで報告されます。値が低いほど性能が良いことを示します。
これらのPTVスコアとOARスコアは、研究機関で用いられている臨床計画評価テンプレートから直接導出されています。

損失関数の比較

様々な損失関数構成（MAE単独、MAE + DVH曲線損失、MAE + DVH曲線損失 + CDM損失、および提案されたMAE + CDM損失）を用いて、3D U-Netベースラインモデルの性能が比較されました。その結果、CDM損失を導入することでPTVスコアが大幅に改善され、MAEとの組み合わせで最も低い値（0.491）を達成しました

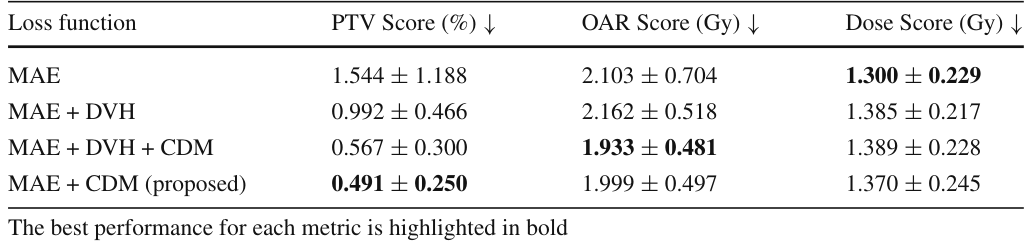

**Table 3.** Table 3 Comparison of model performance under different loss function conﬁgurations. Lower scores indicate better performance解説: この表は、異なる損失関数構成におけるモデルの性能比較を示しています。PTVスコア、OARスコア、線量スコアのそれぞれについて、値が低いほど性能が良いことを表します。MAE + CDM（提案手法）がPTVスコアで最も優れた結果（0.491 ± 0.250）を示しました。

。これは、MAE単独（1.544）やMAE + DVH曲線損失（0.992）と比較して顕著な改善です。OARスコアに関しても、CDM損失は中程度の改善を示しました。また、MAEのみの構成が最も低い線量スコアを示したものの、PTVスコアは非常に高いままでした。
さらに、予測された線量分布が事前に定義された臨床制約を満たしているかどうかも検証されました。MAE + CDM構成は、全てのテストケースにおいてV95% (≥98%) および D0.03cc (≤110%) の両方の制約を満たした唯一の設定でした

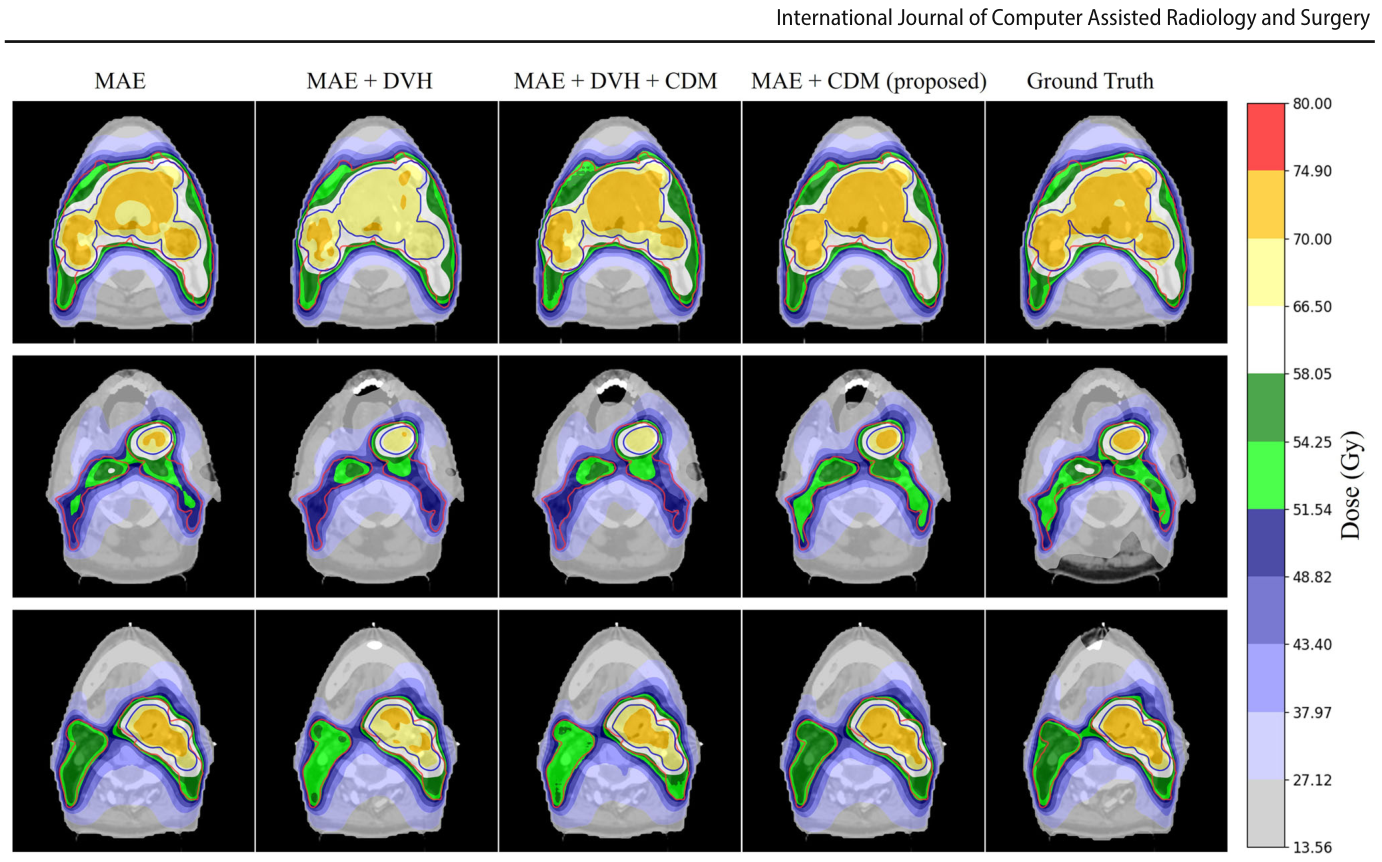

**Figure 5.** Fig. 5 Axial visualization of dose distributions from three patients (one patient per row) under different loss function conﬁgurations. The red contour denotes the PTV54.25, while the blue contour represents the解説: この図は、異なる損失関数構成における3人の対象者（各行1人）の線量分布の軸方向の視覚化を示しています。赤色の輪郭はPTV54.25を、青色の輪郭はPTV70を示しています。主にPTVの被覆範囲が比較されており、MAE + CDM（proposed）が最も臨床計画（Ground Truth）に近いPTV被覆を達成していることが視覚的に確認できます。

。他の損失構成では、PTVの被覆不足や過剰なホットスポットが見られました。OARについても、全ての損失構成が関連する臨床制限を満たしていましたが、MAE + CDMモデルのみが全ての指標で臨床計画と統計的に有意な差がないことを示しました。

パラメータαの評価

V-metricsの微分可能近似で用いられるシグモイド傾きパラメータαの影響を評価するためのアブレーションスタディも実施されました

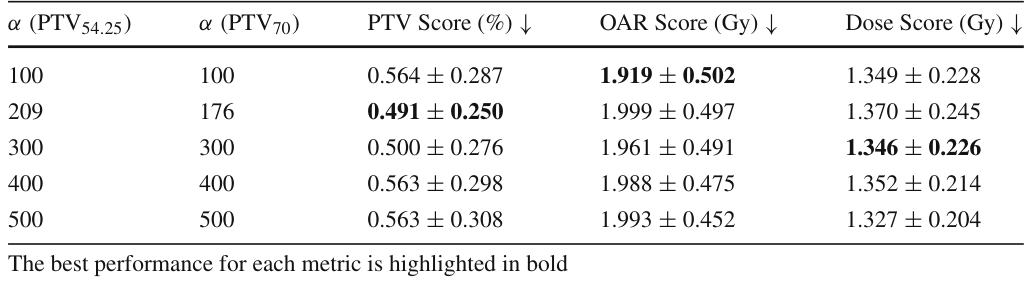

**Table 4.** Table 4 Ablation study on the parameter α. Lower values indicate better performance解説: この表は、V-metricsの微分可能近似に用いられるパラメータαに関するアブレーションスタディの結果を示しています。PTV54.25およびPTV70に対するαの値が異なる場合のPTVスコア、OARスコア、線量スコアが比較されており、値が低いほど性能が良いことを表します。理論的に導出されたαの値（209, 176）が最も良いPTVスコア（0.491 ± 0.250）を達成しています。

。小さいαの値（例：100）はPTVスコアを高くする傾向がありましたが、理論的に導出された値（PTV54.25で209、PTV70で176）が最も良いPTVスコアを達成し、OARスコアと線量スコアも安定していました。この範囲を超えてαを増加させても、さらなる改善は見られませんでした。

ビットマスクROI符号化の効率性

提案されたビットマスクROI符号化の計算効率を評価するためのアブレーションスタディも行われました

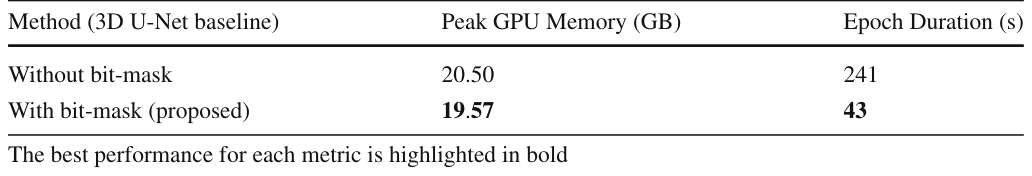

**Table 5.** Table 5 Ablation experiment on the 3D U-Net baseline comparing computational efﬁciency with and without the bit-mask ROI encoding解説: この表は、3D U-NetベースラインモデルにおけるビットマスクROI符号化の有無による計算効率のアブレーション実験の結果を示しています。ビットマスクを使用しない場合と使用した場合で、ピークGPUメモリ使用量（GB）とエポックあたりの所要時間（s）が比較されており、値が低いほど性能が良いことを表します。提案されたビットマスク符号化を使用することで、GPUメモリ使用量とエポックあたりの所要時間の両方が大幅に削減されています。

。従来のワンホットROIチャネルを使用した場合、学習に必要なピークGPUメモリは20.50 GB、エポックあたりの平均時間は241秒でした。これに対し、ビットマスク符号化を用いた場合、ピークメモリは19.57 GB（4.5%削減）、エポック時間は43秒（82.2%削減）となり、大幅な効率化が示されました。

モデル間の比較

最も性能の良い損失設定（MAE + CDM）に基づき、3D U-NetベースラインモデルとSwinUNETR、C3D、MedNeXt、Pyferといった最先端の他のネットワークアーキテクチャが比較されました

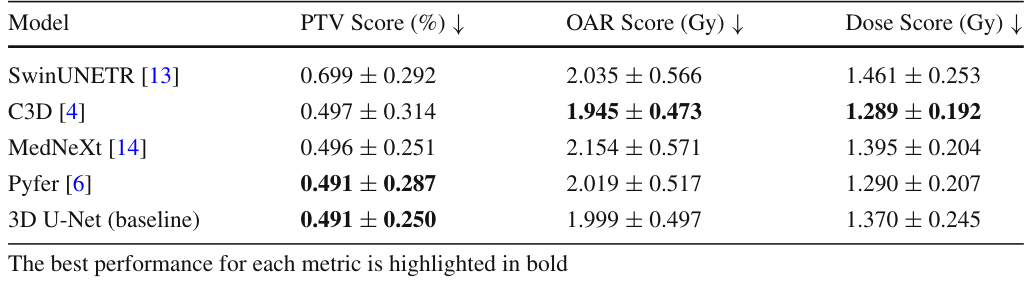

**Table 6.** Table 6 Comparison of dose prediction performance across different network architectures using the MAE + CDM loss conﬁguration. Lower scores indicate better performance解説: この表は、MAE + CDM損失構成を用いた様々なネットワークアーキテクチャにおける線量予測性能の比較を示しています。SwinUNETR、C3D、MedNeXt、Pyfer、および3D U-NetベースラインモデルのPTVスコア、OARスコア、線量スコアが比較されており、値が低いほど性能が良いことを表します。3D U-Net（ベースライン）とPyferがPTVスコアで最も優れた結果（0.491）を達成しています。

。結果として、3D U-NetはPTVスコア0.491を達成し、最高の性能を示したPyferモデルと匹敵し、SwinUNETRやMedNeXtといったより複雑なアーキテクチャを上回りました。OARスコアも1.999と競争力のある結果でした。

考察と結論：臨床的整合性と今後の展望

本研究の成果は、臨床で用いられる線量指標を直接最適化することが、ボクセル単位またはDVH曲線ベースの監督よりもはるかに効果的であることを示しています。MAE単独では最も低いボクセル単位の線量スコアを達成しましたが、PTVの適切な被覆を保証できませんでした。これに対し、提案されたCDM損失は臨床計画評価で用いられる線量指標を直接最適化することで、全ての対象者においてPTVの全ての制約を一貫して満たし、危険臓器（OAR）の温存も損ないませんでした。
提案フレームワークの重要な構成要素は、V-metricsのための微分可能代用であり、シグモイドの傾きパラメータαが近似精度と勾配安定性のトレードオフを制御します。アブレーションスタディ（表4）で示されたように、理論的に導出されたαの最小値は、過度に小さいαが不十分な識別能力をもたらす一方で、その値を超えてαを増加させてもさらなる改善は見られないことを明らかにしました。このことは、提案されたαの選択が、厳密に調整された最適値というよりも、保守的で堅牢な選択であることを示しています。
CDM損失のもう一つの重要な利点は、その柔軟なテンプレート駆動設計です。最適化される全ての指標、ROI、およびそれらの相対的な優先順位は、シンプルなJSONベースの臨床評価テンプレートを通じて指定されます。これにより、ネットワークアーキテクチャや学習パイプラインを変更することなく、異なる計画プロトコルに合わせて損失を構成することが可能になります。
モデル比較実験からの追加の観察として、学習目標が臨床目標と適切に整合している場合、アーキテクチャの複雑さは二次的な要因になるという点が挙げられます（表6）。MAE + CDM損失のもとでは、標準的な3D U-Netが、Transformerベースやカスケードスタイルのアーキテクチャに匹敵するか、それ以上の性能を達成しました。これは、3D線量予測において、モデルが最適化される目標を改善することが、アーキテクチャの複雑性を増すよりも影響が大きい可能性を示唆しています。臨床展開の観点から見ると、これはよりシンプルなアーキテクチャの方が学習、検証、維持が容易であるため、好ましい結果と言えるでしょう。
本研究にはいくつかの限界があります。第一に、全てのデータは単一の医療施設から統一された計画プロトコルで取得されたものであり、他の施設への一般化可能性は今後の検証が必要です。第二に、予測された線量分布は全ての臨床制約を満たしましたが、本研究では、実際の治療計画への統合に関する評価は行っていません。今後の研究では、多施設での検証と、CDMガイドによる線量予測が最終的な治療計画の質に与える影響を評価することに焦点を当てる予定です。
まとめると、本研究は、臨床DVH評価指標を直接最適化し、効率的でロスレスなROI符号化戦略を導入することで、3D頭頸部線量予測のための臨床的に整合性のとれたフレームワークを提示しています。提案されたアプローチは、臨床制約を一貫して満たし、予測される線量分布の臨床的受容性を向上させ、AI支援放射線治療計画のための実践的な基盤を提供します。

用語集

深層学習 (Deep Learning): 人間の脳の神経回路を模倣した多層のニューラルネットワークを用いる機械学習の一分野。
放射線治療 (Radiotherapy, RT): 高エネルギーの放射線を用いてがん細胞を破壊する治療法。
3次元線量予測 (3D dose prediction): 対象者のCT画像や解剖学的構造情報から、3次元空間における放射線線量分布を予測する技術。
線量体積ヒストグラム (Dose-Volume Histogram, DVH): 放射線治療計画において、特定の臓器や体積が受けた線量と、その線量を受けた体積の割合を示すグラフ。
ボクセル (Voxel): 3次元空間における最小単位のデータ要素（ピクセルの3次元版）。
損失関数 (Loss function): 機械学習モデルの予測値と真の値との差を数値化し、モデルの学習過程で最小化されるべき指標。
計画標的体積 (Planning Target Volume, PTV): 腫瘍とその周囲の潜在的な広がりを含み、治療目標線量を供給すべき領域。
危険臓器 (Organs at Risk, OAR): 放射線によって損傷を受ける可能性があり、その線量を制限する必要がある正常な臓器や組織。
平均絶対誤差 (Mean Absolute Error, MAE): 予測値と実測値の差の絶対値の平均。線量予測の精度評価によく用いられる損失関数の一つ。
D-metrics (D-指標): 特定の体積または体積割合が受ける最小線量を表すDVH指標（例: Dx%は体積のx%が受ける最小線量）。
V-metrics (V-指標): 特定の線量レベル以上を受ける体積または体積割合を表すDVH指標（例: Vx%は処方線量のx%以上を受ける体積割合）。
関心領域 (Region of Interest, ROI): 画像内で特に注目する特定の領域。放射線治療ではPTVやOARなどがこれに当たる。
Heavisideステップ関数 (Heaviside step function): 入力が正であれば1、負または0であれば0を出力する非連続な関数。V-metricsの計算に含まれる。
ロジスティックシグモイド関数 (Logistic sigmoid function): S字型の曲線を持つ微分可能な関数で、Heavisideステップ関数の連続的な近似によく用いられる。
ビットマスク符号化 (Bit-mask encoding): 複数のバイナリ情報を1つの数値の各ビット位置に対応させて表現する効率的なデータ符号化手法。
U-Net (U-Net): セマンティックセグメンテーション（画像内の各ピクセルを分類するタスク）によく用いられる畳み込みニューラルネットワークアーキテクチャ。
体積変調回転照射 (Volumetric Modulated Arc Therapy, VMAT): 放射線治療の一種で、治療装置が対象者の周りを回転しながら、放射線の強度と形状を連続的に変化させて照射する高精度な技術。
線量制約 (Dose constraint): 放射線治療計画において、特定の臓器や領域が受けるべき最大線量や最小線量などの制限値。
