軟組織変形に強い「Stretcher」：画像誘導手術のトラッキング精度を革新

August 2, 2026 · 論文解説

🎧 この記事を音声で聴く（AI生成Podcast）

解説対象論文: Stretcher: a learning-based framework for deformation-robust keypoint descriptors
International Journal of Computer Assisted Radiology and Surgery｜被引用数: 0（2026年8月2日時点）

画像誘導手術システムは、専門家がより精密な手術を行うために不可欠な技術です。しかし、肝臓手術などで見られる軟組織の変形は、キーポイントに基づく追跡とナビゲーションの信頼性を著しく低下させるという課題がありました。既存のキーポイント記述子は、大きなアフィン変換や非剛体変換に対して安定性を保つことが困難だったのです。本記事では、この課題を解決するために開発された画期的なフレームワーク「Stretcher」について、その仕組みと優れた性能を詳しく解説します。

研究サマリー（FINER & PICO）

Feasible実施可能性	Stretcherは既存のキーポイント記述子やマッチャーと互換性があり、比較的短い学習時間（約30分）で実装可能な、実現可能性の高いフレームワークです。
Ethical倫理面	本研究は、対象者の安全性向上に寄与する画像誘導手術の精度向上を目指すものであり、直接的な倫理的懸念は提起されていません。
Interesting面白さ	軟組織変形下でのキーポイントマッチングの課題に対し、記述子空間での直接変換という独創的な機械学習アプローチを採用しています。
Novel新規性	画像を再変形して特徴量を再計算するのではなく、潜在空間で効率的に記述子を調整する点が既存手法に対する明確な新規性です。
Relevant切実さ	肝臓手術のような軟組織変形が顕著な医療現場において、術中の正確なトラッキングとナビゲーションを実現し、画像誘導手術の精度向上に極めて重要です。
Measurable測定可能性	精度、マッチスコア、一致数、ひずみエントロピー、ひずみ均衡精度といった複数の客観的な指標で明確に性能を評価しています。
Modifiable派生・改善	任意のキーポイント記述子に適用可能で、将来的に様々な変形モデルを組み込むことでさらなる改善の余地があります。
Structured文章構造	論文は目的、方法、結果、結論が明確に記述されており、研究の全体像を理解しやすい構造を持っています。
PICO / PECO対象・介入・比較・結果	P: 軟組織変形下での画像誘導手術におけるキーポイントマッチングの信頼性低下。I: 学習ベースのStretcherフレームワーク。C: 既存の記述子ベースマッチング手法。O: 変形耐性の向上と計算効率の維持。

はじめに：軟組織変形がもたらす課題

どうも、Beyond the Pixelです。現代の画像誘導手術システムにおいて、キーポイント（画像内の特定の特徴点）を用いた追跡とナビゲーションは中心的な役割を担っています。これにより、手術中の臓器や組織の正確な位置を把握し、専門家がより安全かつ効率的に処置を行うことが可能になります。しかし、この重要な技術には大きな壁が存在しました。それは、肝臓手術などで頻繁に遭遇する、軟組織の伸展、切開、器具との相互作用などによる変形です。これらの変形は、キーポイントが持つ識別性を損ない、既存のキーポイント記述子（特定の特徴点の性質を数値化したもの）が安定して機能することを妨げていました。従来の記述子は回転やスケール（大きさ）の変化にはある程度の耐性がありましたが、非剛体変形（形状が大きく変わる変形）に対しては非常に脆弱だったのです。この課題を解決し、変形下でも信頼性の高いキーポイントマッチング（対応するキーポイントを見つけ出すこと）を実現することが、本研究「Stretcher」の目的です。

Stretcherの革新的なアプローチ：記述子空間での変形モデリング

既存のキーポイント記述子の変形耐性を向上させる一般的な戦略の一つに、「テストタイム拡張（推論時にテストデータを変形・拡張し、複数の予測を統合する手法）」があります。これは、画像を様々な変形パターンで事前に加工し、それぞれの加工画像から記述子を再計算することで、変形した画像とのマッチング性能を高める手法です。しかし、この方法は候補となる変形パターンが増えるほど、画像の変形処理、特徴点抽出、記述子の再計算といった膨大な計算コストがかかり、リアルタイム性が求められる手術中のアプリケーションには不向きでした。

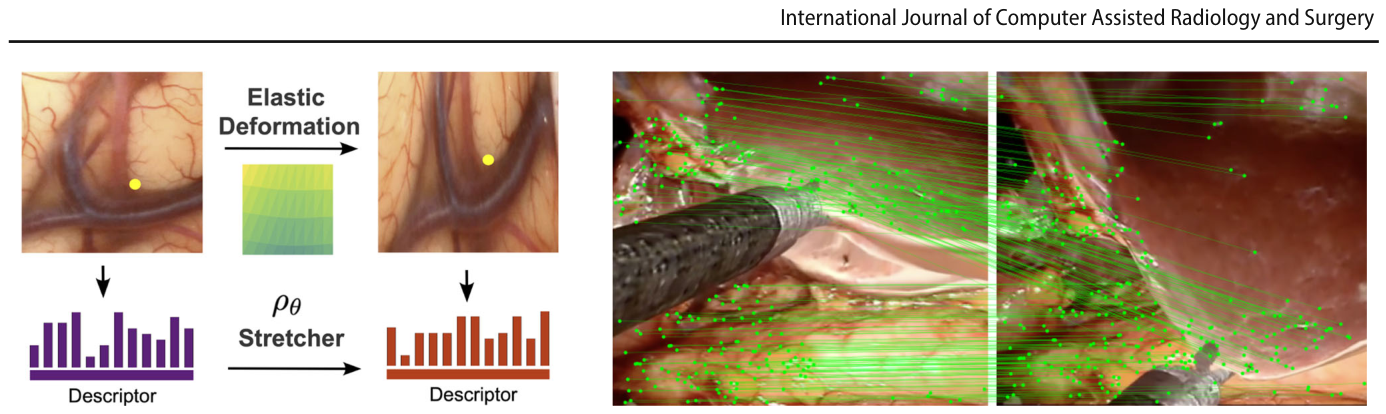

**Figure 1.** Fig. 1 Visualization of the Stretcher framework. We aim to learn to transform a keypoint descriptor in latent space rather than image space to improve its matching potential under elastic deformation, as seen on解説: Stretcherフレームワークの概念図。左の画像はキーポイント記述子が弾性変形によりどのように変化するかを潜在空間で学習し変換することを目指す。右の画像は外科データでのStretcherのユースケースを示す。

Stretcherは、この計算コストの問題を解決しつつ、変形に強いキーポイントマッチングを実現するために、全く新しいアプローチを採用しました。Stretcherは、変形した画像に対して直接記述子をマッチングさせるのではなく、アフィン変換（拡大・縮小、せん断、回転、平行移動を含む線形変換）が記述子表現に与える影響を明示的に学習するニューラルモデルを構築します。これにより、一度抽出されたキーポイント記述子に対して、学習済みのモデルを使って効率的に変形を考慮した調整を行うことが可能になります。つまり、画像を何度も変形させて特徴点を再抽出する代わりに、潜在空間（モデルが学習した、データの特徴が表現される抽象的な空間）で記述子自体を変換することで、計算効率を保ちながら変形に対するロバストネス（頑健性）を向上させるのです。このフレームワークは、既存のキーポイント検出器（画像中の特徴的な点を見つけ出すアルゴリズム）やマッチャー（検出されたキーポイント記述子を比較し、対応するペアを見つけ出すアルゴリズム）とも完全に互換性があります。

学習と評価：実データに基づいた検証

Stretcherの学習には、実際の腹腔鏡手術画像データセットであるCholec80が用いられました。特に肝臓手術のシーケンスは評価用に確保し、トレーニングからは除外されています。学習の際には、実際の外科手術画像に対して制御されたアフィン変形を人工的に適用することで、キーポイントの正確な対応関係を持つ教師データを作成しました。これにより、変形後の組織における専門家による密なアノテーション（注釈付け）が不要となります。本研究では、SuperPoint（自己教師あり学習でキーポイントの検出と記述を同時に行うNNベースの手法）が記述子抽出のバックボーンとして採用されました。これは、医療および外科アプリケーションを含む幅広いタスクで高い性能を示す、広く採用されているキーポイント記述子です。Stretcherのネットワークは、局所的な組織変形をモデル化するために、水平ひずみ（σx）、垂直ひずみ（σy）、せん断ひずみ（σxy）というアフィンひずみ（アフィン変換による変形を定量化する指標）パラメータを使用します。ネットワークは、それぞれのひずみ成分の影響をモデル化する3つの軽量多層パーセプトロン（MLP）から構成され、これらのMLPの出力は合計され、元の記述子に加算される残差形式で記述子の変形を予測します。これにより、小さな変形では安定した記述子を維持しつつ、大きなひずみに対しては選択的に特徴を適応させることができます。損失関数には、予測された記述子と目標記述子間の平均二乗誤差が使用されました。学習は約30分で完了し、137,200組の訓練記述子ペアが生成されました。学習済み記述子変換の分析では、Stretcherはより大きな変形に対してコサイン類似度（二つのベクトルの向きの類似性を示す指標）を最大0.3向上させました。小さなひずみに対しては最小限の変化にとどまり、学習された変換が記述子を一様に変化させるのではなく、幾何学的歪みに選択的に補償することを示しています。

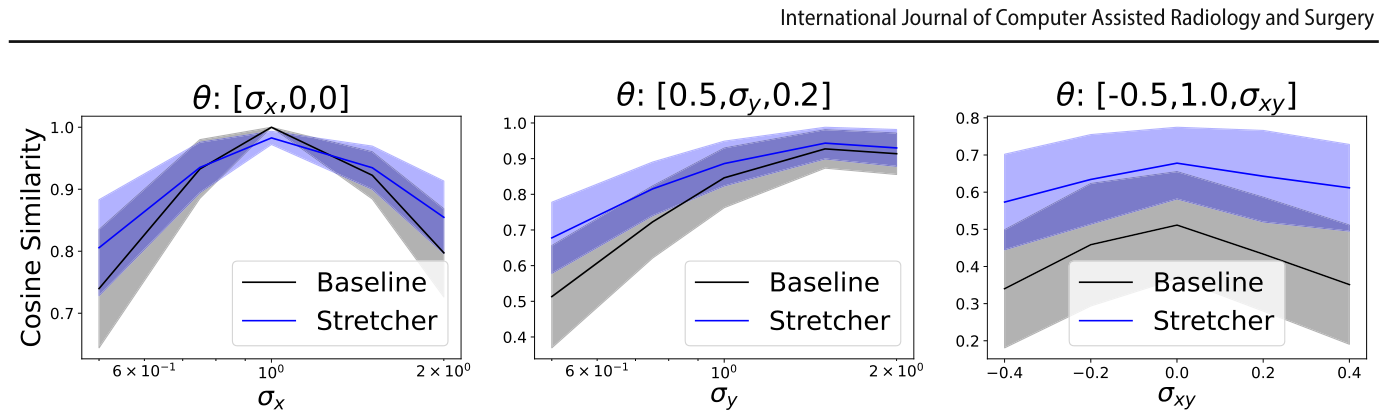

**Figure 2.** Fig. 2 Stretcher improves for larger afﬁne transformation parameters while showing minimal improvements for smaller ones解説: アフィン変換パラメータ（ひずみ成分σx, σy, σxy）の増加に伴う記述子のコサイン類似度の変化を示すグラフ。Stretcher（青線）は、大きな変形パラメータに対しては類似度を大きく改善するが、小さな変形に対しては改善が最小限であることを示す。

これらの分析は、学習に使用されていないテストデータセットで実施され、Stretcherが個々の学習例を記憶するのではなく、局所的なアフィン変形とその記述子空間での効果との間の伝達可能なマッピングを学習していることを示しています。

**Figure 3.** Fig. 3 Histogram of cosine similarity between keypoint descriptions and their corresponding deformed descriptions. Baseline shows similarities before and Stretcher shows similarities after applying Stretcher with known afﬁne parameters解説: この図はFigure 2と同一の内容であり、キャプション「キーポイント記述子とその対応する変形記述子の間のコサイン類似度のヒストグラム」とは一致しません。図自体は、Stretcherがより大きなアフィン変換パラメータに対して改善を示し、小さなパラメータに対しては最小限の改善にとどまることを示しています。⚠ 自動抽出画像の検証で一致を確認できませんでした。正確な内容は元論文のFigure 3をご参照ください。

結果：厳しい変形下での高い性能

Stretcherは、合成的にFEM（有限要素法）で変形させた外科画像と、実際の外科変形のある画像の両方で評価されました。合成変形を用いることで既知のグラウンドトゥルース（真値）との比較が可能になり、実際の外科データを用いることで現実的な術中条件での挙動を検証できます。

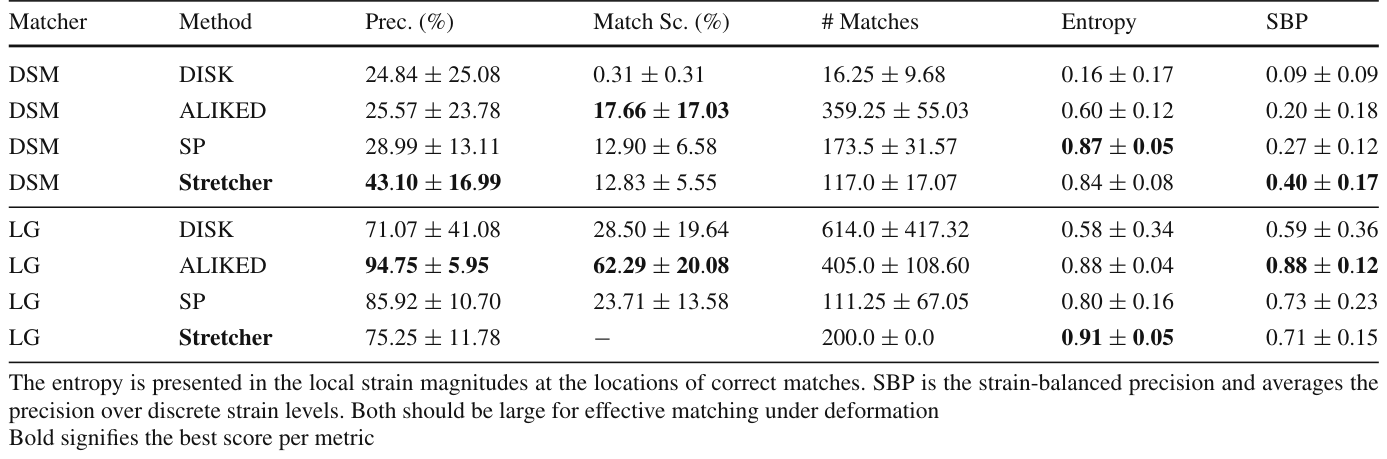

**Table 1.** Table 1 Mean ± std. for key metrics across SOTA keypoint matchers compared to Stretcher, grouped by matching method解説: 最先端のキーポイントマッチャーとStretcherの主要な評価指標の平均値と標準偏差を比較した表。マッチング手法別にグループ化されている。精度（Prec.）、マッチスコア（Match Sc.）、一致数（# Matches）、エントロピー（Entropy）、ひずみ均衡精度（SBP）が含まれる。太字は各指標で最良のスコアを示す。

表1は、Stretcherと最先端のキーポイントマッチングパイプライン（DISK, ALIKED, SuperPointを検出器・記述子、Dual Softmax (DSM), LightGlue (LG)をマッチャーとして使用）の性能を比較したものです。結果として、Dual Softmaxを用いた場合、Stretcherは最高の精度（識別された正例のうち、実際に正しかったものの割合）とひずみ均衡精度（SBP、異なるひずみレベル全体で精度を平均化した指標）を達成しました。これにより、変形下で信頼性の高い対応関係を維持するStretcherの強力な能力が示されています。LightGlueを用いた場合、Stretcherは競合する精度を維持しつつ、正しいマッチング位置でのひずみマグニチュードのエントロピー（様々な変形レベルにわたって均等にマッチングが見つかっているかを示す指標）が最も高く、変形レベル全体でマッチングがより空間的にバランス良く分布していることを示しています。計算効率に関しては、SuperPointとDual Softmaxの組み合わせで、標準的なマッチングが1.4秒、Stretcherが6.1秒であったのに対し、標準的なテストタイム拡張は160秒を要しました。Stretcherは、既存のテストタイム拡張に比べて大幅な時間短縮を実現しています。

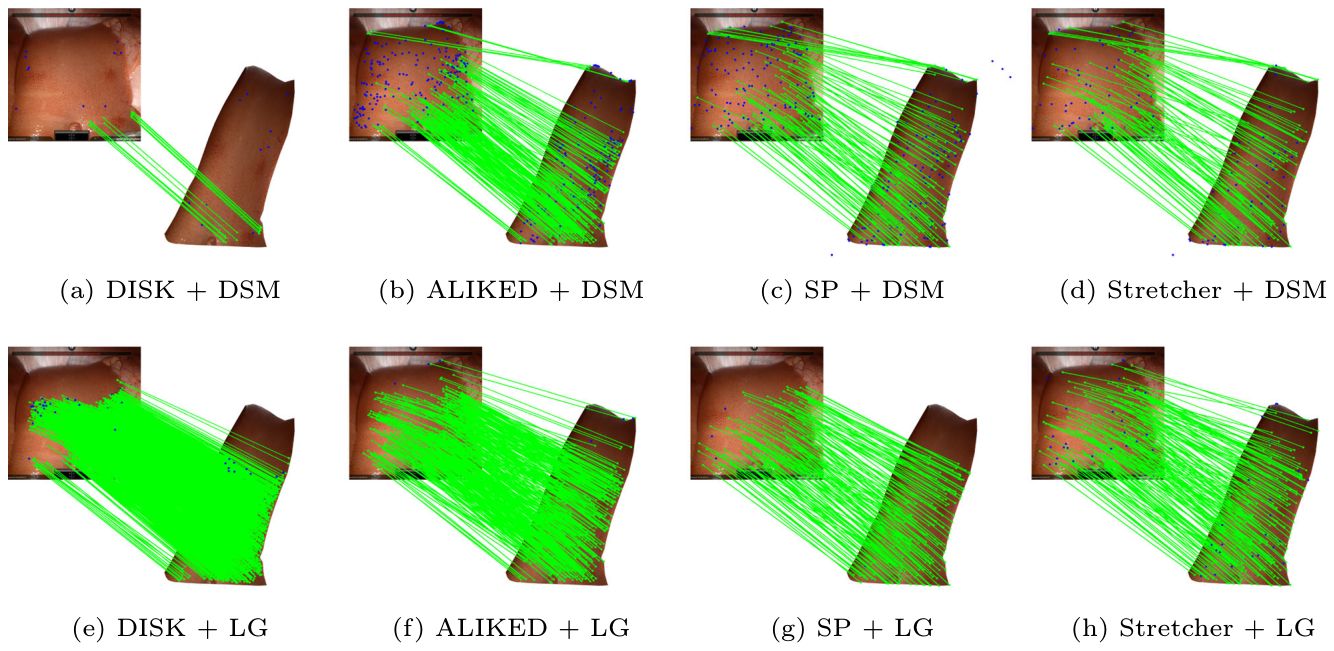

**Figure 4.** Fig. 4 Visualization of the matches found for a synthetically deformed liver from a surgical image. Correct matches are shown in green and incorrect matches with blue points. Stretcher provides a more even distribution of points, in particular in highly-stressed regions解説: 合成的に変形させた肝臓画像におけるマッチング結果の視覚化。緑色の線は正しいマッチングを示し、青い点は誤った対応を示す。Stretcherは、ベースライン手法と比較して、特に強い弾性変形領域で、より均等に分布した正しいマッチングを提供している。

図4は、合成的に変形させた肝臓画像でのマッチング結果を視覚化したものです。緑色の線が正しいマッチング、青い点が間違った対応を示しています。Stretcherは、ベースライン手法と比較して、特に強い弾性変形を受けている領域で、より疎ではあるものの均等に分布した正しいマッチングを生成しました。一方、ベースライン手法は、変形が弱い領域にマッチングが集中し、高ひずみ領域ではほとんどマッチングが見られないか、誤ったマッチングが生じる傾向がありました。この挙動は、外科ナビゲーションタスクにおいて特に重要です。

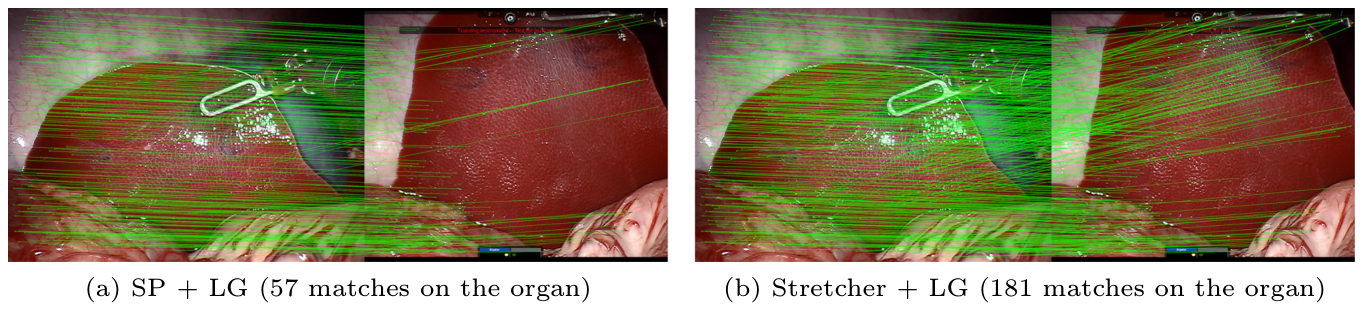

**Figure 5.** Fig. 5 Matched keypoints for a real deformed pig liver. The SuperPoint and LightGlue example on the left has 262 matches of which 57 are on the liver. The Stretcher example on the right has 500 matches of which 181 are on the liver (3× more)**解説:** 実際に変形したブタの肝臓画像におけるキーポイントマッチングの例。左はSuperPointとLightGlueによるマッチングで肝臓上に57個のマッチング、右はStretcherとLightGlueによるマッチングで肝臓上に181個のマッチングが見られる（約3倍の増加）。

図5は、実際に変形したブタの肝臓画像ペアに対するマッチング例です。SuperPointとLightGlueのベースラインパイプラインでは、合計262個のマッチングのうち肝臓上にあるのは57個で、その分布も散発的でした。対照的にStretcherは500個のマッチングを生成し、そのうち181個が肝臓上に位置し、臓器表面全体により均等に分布していました（約3倍の増加）。これらの結果は、Stretcherが記述子空間における非剛体外科組織運動の主要な側面を効果的に捉え、実際の変形した外科シナリオでマッチング性能を向上させることを示唆しています。

結論と今後の展望

本研究で提案されたStretcherは、局所的な外科組織変形下でのキーポイントマッチングの頑健性を向上させる学習ベースのフレームワークです。記述子を潜在空間で直接変換することで、アフィン変形が記述子表現に与える影響をモデル化し、特徴点の再抽出なしに変形を考慮したマッチングを可能にします。これにより、既存のマッチングパイプラインとの完全な互換性を維持しつつ、効率性を犠牲にすることなく、困難な外科シナリオでの頑健性が向上します。特に、合成変形させた外科画像での実験結果は、Stretcherが高度に変形した領域でマッチングの信頼性を向上させることを示しており、実際の変形した肝臓画像での評価では、マッチング数と空間分布の両方で一貫した改善が見られました。これは、テストタイム拡張フレームワーク内で局所的な一次アフィン変形仮説を組み合わせることで、非剛体外科変形の主要な側面を記述子空間で効果的にモデル化できることを示唆しています。今後の研究では、より大規模で多様な実際の外科データセットでのStretcherの検証、およびより豊富な変形モデルの探索に焦点を当てることで、複雑な術中シナリオでのさらなる頑健性向上を目指します。

用語集

キーポイント記述子: 画像内の特定の特徴点（角、点など）の周囲の視覚的情報を数値で表現したもの。キーポイントを識別し、異なる画像間で対応関係を見つけるために使われます。
アフィン変換: 平行移動、拡大・縮小、回転、せん断（斜め方向の変形）など、直線が直線に、平行線が平行線に保たれる線形変換の一種です。
非剛体変形: 物体の形状が大きく変化するような変形。例えば、生体組織の伸展や圧縮などがこれに当たります。
潜在空間: 機械学習モデルが入力データから学習し、その本質的な特徴を表現する抽象的な多次元空間です。
推論時: 学習済みのモデルに新しいデータを与え、予測や分類などの出力を生成する段階のことです。
テストタイム拡張: モデルの堅牢性を高めるために、推論時にテストデータを様々な形で変形・拡張し、複数の予測を統合する手法です。
キーポイント検出器: 画像中の特徴的で繰り返し検出可能な点（キーポイント）を自動的に見つけ出すアルゴリズムやモデルです。
キーポイントマッチャー: 複数の画像から検出されたキーポイント記述子を比較し、対応するキーポイントのペアを見つけ出すアルゴリズムです。
画像誘導手術システム: 手術中にリアルタイムの画像情報（CT、MRI、超音波など）を用いて、専門家が手術器具の位置や病変部位を正確に把握し、精密な処置を支援するシステムです。
SuperPoint: 自己教師あり学習によって訓練された、キーポイントの検出と記述を同時に行うニューラルネットワークベースの手法です。
Dual Softmax: キーポイントマッチングに使用されるアルゴリズムの一つで、記述子間の類似度を評価し、対応するペアを決定します。
LightGlue: 高速かつ効率的なキーポイントマッチングを目的とした、ニューラルネットワークベースの軽量なマッチャーです。
アフィンひずみ: アフィン変換によって引き起こされる変形を定量的に示す指標。水平方向、垂直方向、せん断方向のひずみ成分で構成されます。
コサイン類似度: 二つの非ゼロベクトルの向きの類似性を測る指標。値が1に近いほど向きが似ており、0に近いほど直交、-1に近いほど逆向きです。
精度 (Precision): 識別された正例のうち、実際に正しかったものの割合を示す指標。マッチングにおいては、見つけられたマッチングのうち正しいものの割合です。
マッチスコア: マッチングの品質や信頼性を示す指標の一つ。本論文では、検出器と記述子、マッチャーの組み合わせ性能を測るために使用されています。
一致数: 異なる画像間で正確に対応すると識別されたキーポイントのペアの総数です。
エントロピー: この文脈では、正しいマッチングが発生した領域の局所的なひずみマグニチュードの分布の多様性を示す指標です。高いエントロピーは、様々な変形レベルにわたって均等にマッチングが見つかっていることを意味します。
ひずみ均衡精度 (SBP): 異なる離散的なひずみレベル全体で精度を平均化した指標。変形の厳しさが異なる領域でのマッチング性能を反映します。
