心電図の新しい見方: Visual Patient Heartが麻酔専門家の状況認識をどう変えるか
解説対象論文: Anaesthesia professionals’ perspectives on ECG interpretation and arrhythmia situation awareness with Visual Patient Heart: a qualitative multicentre study
BMC Medical Informatics and Decision Making｜被引用数: 0（2026年8月6日時点）
医療現場では対象者のバイタルサイン（生命兆候）をリアルタイムで監視し、異常を迅速に察知することが不可欠です。しかし、従来のモニター表示は医療専門家に高い認知負荷をかけ、状況認識の低下につながることも指摘されています。このような課題に対し、新しい視覚化アプローチとして「Visual Patient Avatar」の心臓部分に心臓データを統合した「Visual Patient Heart（VPH）」が注目されています。本研究は、麻酔専門家がVPHをどのように認識し、それが心電図判読と不整脈の状況認識にどう影響するかを定性的に評価しました。
心電図判読を革新する「Visual Patient Heart (VPH)」
どうも、Beyond the Pixelです。医療現場では、対象者のバイタルサイン（生命兆候）をリアルタイムで監視し、異常を迅速に察知することが不可欠です。特に麻酔管理や集中治療の現場では、心臓に関する異常、例えば不整脈やSTセグメント偏移（心臓の電気的活動の異常を示す波形の変化）の迅速な認識と対応が対象者の生命に関わります。従来のモニターでは、数値や波形がそれぞれ単一の測定値として表示されるため、医療専門家はこれらの断片的なデータを頭の中で統合し、対象者の全体像を把握する必要があります。これは大きな認知負荷（脳の処理負担）となり、状況認識の低下につながり、治療エラーの原因となることも指摘されています。
このような課題に対し、新しい視覚化アプローチとして「Visual Patient Avatar（ビジュアル・ペイシェント・アバター）」という概念が注目されています。これは、従来の対象者モニタリングデータを動的なアニメーションで表現し、バイタルサインや測定状況の状況認識を高めることを目的としたシステムです。そして今回ご紹介する研究では、このアバターの心臓部分に心臓データを統合した「Visual Patient Heart（VPH）」が、麻酔専門家の心電図（ECG）判読と不整脈の状況認識にどのような影響を与えるかを定性的に評価しました。
VPHは、Philips社の対象者モニターに搭載されている「ST/ARアルゴリズム」から得られる心臓データを、Visual Patient Avatarの心臓要素内の視覚デザインに組み込んだものです。これにより、不整脈やSTセグメント偏移の状況認識を向上させることを具体的に目指しています。本研究では、VPHが従来のECG判読に比べて、より直感的で学習しやすく、認知負荷が少ないと評価されたことが示されました。この新しいアプローチが、医療現場の課題解決にどう貢献するのか、詳しく見ていきましょう。
VPHシステムの概要と研究方法
VPHは、スイスのチューリッヒ大学病院で開発されたVisual Patientコンセプトの拡張版であり、Philips Visual Patient Avatarとして商用利用されています。従来のVisual Patient Avatarは、心拍数やSTセグメント異常を簡略化された心臓の視覚化で示していましたが、VPHはこのアプローチをさらに拡張し、幅広い心臓病理を示す11の追加的な視覚化を同じ直感的なアバターベースのシステムに導入しています。VPHはVisual Patient Avatarの拡張として開発されましたが、完全なアバターシステムから独立して単独の視覚化としても機能します。
本研究は、ドイツの3つの大学病院で41名の麻酔専門家（研修医、麻酔科医、麻酔看護師）を対象とした多施設共同定性研究として実施されました。参加者は、シミュレートされたシナリオにおいて、従来の12誘導ECG表示と対応するVPHの視覚化を比較して評価しました。各シナリオは、情報伝達の速度を評価するために6秒間という短い時間で提示されました。この6秒という表示時間は、緊急時や集中治療室、術中設定で遭遇するような、急激な生理的変化や不整脈の発生をシミュレートするために選ばれました。これは、詳細なECG判読ではなく、状況認識に重点を置いた設計です。
評価後、参加者にはVPHコンセプトの利点と改善点について、自由に意見を述べるよう促されました。彼らの口頭での回答はフィールドノートに記録され、テンプレートガイド分析を用いて分析されました。このテンプレートは、データの反復的な検討と新たなパターンの特定を通じて開発されました。
。最終的なコーディングは、複数の著者によるレビューと承認を経て行われました。

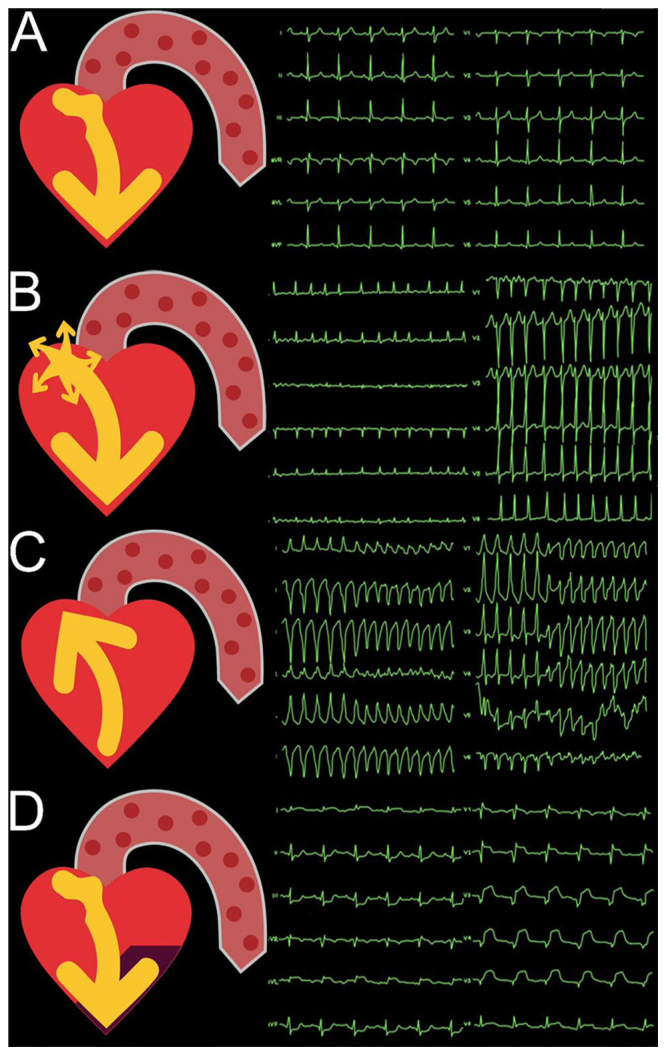

図1は、研究で使用されたVPHと従来の12誘導ECG表示の代表的な例を示しています。Aは洞調律（正常な心臓のリズム）、Bは心房細動、Cは心室頻拍、Dは前壁ST上昇型心筋梗塞（STEMI）の視覚化をそれぞれ示しています。VPHがどのように心臓の動きと異常を視覚的に表現しているかが分かります。
参加者が語るVPHの利点：直感性、迅速な認識、認知負荷の軽減
合計193の意見が分析され、そのうち127件（66%）がVPHの利点に関するものでした。参加者たちはVPHを「直感的で、習得しやすく、従来のECG判読よりも認知負荷が少ない」と評価しました。特に、以下のような点が利点として挙げられました。
状況認識の向上: 参加者は、VPHが「個々の要素が認識しやすい」とし、「従来のECGよりも状況の変化をより良く把握できる」と述べました。遠くからでも素早く異常に気づけるため、移動中や他の作業で注意が散漫になる状況でも有利であるとの意見もありました。
意思決定の自信: VPHは臨床的決定に対する自信を高めると報告されました。「ほとんどのケースで非常に自信を持って、迅速に認識し行動できた」という意見や、「ECGが日常的なトレーニングや経験をはるかに必要とするのに対し、VPHは3～4枚の画像によるトレーニングで十分な診断自信が得られる」という声がありました。
時間短縮: VPHの速度的利点も多くの参加者から指摘されました。「即座に全体像が把握でき、診断がすぐに得られる」という意見や、「ECG判読よりもはるかに速い」という感想が複数ありました。これにより、心臓のどの部分に問題があるのか（心房、心室など）が瞬時に明確になることも挙げられました。
認知負荷の軽減: アバターベースの視覚化は、精神的な負担が少ないと感じられました。「短い時間でECGを判読するよりも、アバターでの表現の方がリラックスできた」という意見もあり、時間的プレッシャー下でのストレス軽減が示唆されました。
ユーザーフレンドリー: VPHのシンプルさと明瞭さも高く評価されました。特に、「視覚学習者に最適」であり、「十分なトレーニングがあれば、非常に複雑なものよりも簡単」と評価されました。また、「ECG経験の少ない人や新人職員、看護スタッフにとっても非常に価値がある」と、幅広い経験レベルの専門家にとっての有用性が強調されました。デザイン効率についても、「明確で整理されている」「コンパクトで簡潔な概要」「集中すべき部分が3つしかなく、シンプル」といった意見があり、迅速な理解を助けるデザインが評価されました。
特定の視覚化についても肯定的な意見があり、STセグメント（心筋虚血の重要な指標）の異常が「直感的で割り当てやすい」「経験の浅い人でも把握しやすい」と評価されました。心房活動やペースメーカー関連の視覚化も、迅速な認識に役立つとされました。さらに、VPHは「緊急状況で直感的」「遠くからでもはっきりと見える」と、実際の臨床応用における可能性も示唆されました。
課題と改善提案：信頼性、スキル維持、そして統合
VPHは概ね好評でしたが、参加者からは重要な懸念や改善提案も寄せられました。合計66件（34%）の意見が改善点や弱点に関するものでした。
信頼性と依存への懸念: 参加者の一部は、コンピューターで分析された視覚表現に過度に依存することへの懸念を表明しました。「アバターへの依存は、対象者への依存を意味する」という意見は、ユーザーが基礎となるデータを確認せずにアバターが対象者の実際の状態を完璧に反映していると仮定してしまう微妙なリスクを指摘しています。また、「ソフトウェアが正しいリズムを認識し、解釈し、視覚化するという信頼が必要」と、アルゴリズムの正確性が強調されました。
ECGスキルの低下への懸念: VPHの使用が、時間の経過とともに従来のECG判読能力を低下させるのではないかという懸念も出ました。「ECG判読が実践されなければ、トレーニングが不十分になる可能性がある」という意見や、簡略化された視覚化に頼りすぎることによる「情報喪失の恐れ」が述べられました。
従来のECGとの統合の要望: 多くの参加者が、VPHと従来のECG表示を組み合わせることを望みました。「VPH単独ではなく、ECGとVPA（Visual Patient Avatar）の組み合わせ」という意見や、「ECGでは問題がどの誘導にあるかなど、より多くの情報が見られるため、より高い精度が得られる」と、ECGが提供する詳細な情報の重要性が指摘されました。

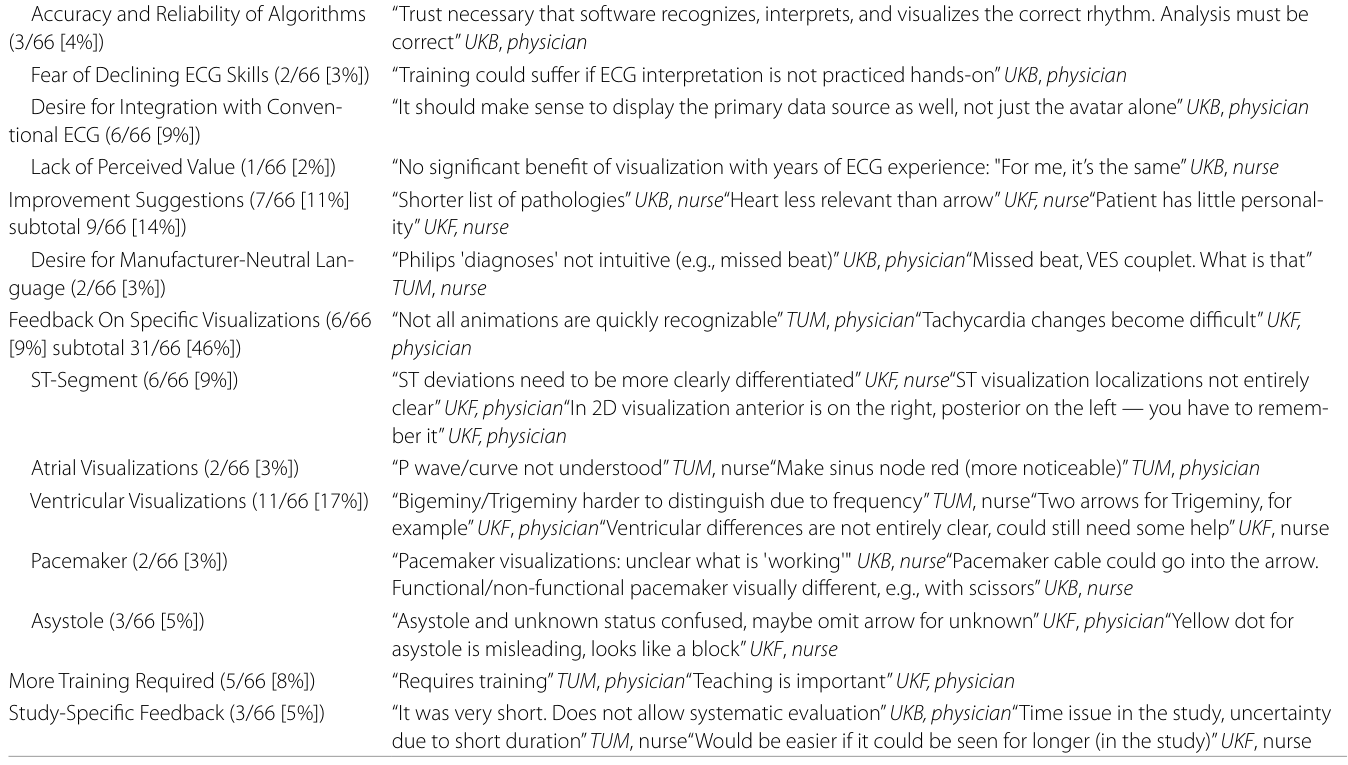

表3は、VPHの弱点や改善点に関する主要なテーマとサブテーマ、その頻度、および代表的な参加者の意見を示しています。特に信頼性、アルゴリズムの正確性、そしてECG判読スキル低下への懸念が挙げられています。
改善提案: VPHシステムをさらに強化するための具体的な提案もありました。表示される病態の数を「本質的なものに絞ると、より簡単になる」という提案や、技術的なフィードバックとして「信号品質指標の追加」が挙げられました。また、視覚的な明瞭度を高めるための「ズーム機能」の導入も提案されました。
メーカー中立的な用語の要望: underlying Philips ST/ARアルゴリズムの用語についても、より明確な用語を求める声がありました。「Philipsの『診断』（例: missed beat）は直感的ではない」という意見や、「missed beat、VES couplet — それは何？」と、より標準化された言語への要望が示されました。
特定の視覚化に関するフィードバック: STセグメント、心房、心室、ペースメーカー、心静止（Asystole）の視覚化について、改善の余地が指摘されました。例えば、STセグメントの局所的な差異をより明確に区別すること、ペースメーカーの状態（作動中か不良か）をより分かりやすくすること、心室性不整脈の種類（例: bigeminyとtrigeminy）の視覚的な区別を簡素化することなどが挙げられました。心静止の視覚化については、「アシストールと不明な状態が混同される」「黄色い点がブロックのように見えて誤解を招く」「視覚的に十分深刻に見えない」といった意見がありました。
より多くのトレーニングが必要: 参加者の多くが、研究で提供されたものよりも詳細なトレーニングの必要性を強調しました。「より包括的なトレーニングが必要」であり、「1～2回のトレーニングラウンドが必要」との意見がありました。
研究条件に関するフィードバック: 研究の短いシナリオ提示時間（6秒）が、系統的な評価を妨げたという意見もありました。これは迅速な情報把握を目的とした設計でしたが、より詳細な評価には不十分だと感じられたようです。
研究の限界と今後の展望
本研究にはいくつかの限界があります。フィールドノートによる意見の記録は、選択的な記録や文脈の喪失、ファシリテーターの偏見を招く可能性があります。これを軽減するため、記録された全ての回答は、直ちに口頭で参加者に読み戻され、確認・明確化・修正が許可されました。また、ドイツ語から英語への翻訳にはChatGPT-4が使用されましたが、人間の検証と原語との比較により偏りを最小限に抑える努力がなされました。
6秒という短いシナリオ提示時間は、迅速な理解のために設計されたVPHの視覚化に有利に働く可能性があります。この時間は詳細なECG分析には不十分ですが、本研究の「一目でわかる」情報という焦点には合致しています。PhilipsのST/ARアルゴリズムはまだ大規模なランダム化試験で広範に検証されているわけではなく、その臨床的価値は今後確立される必要があります。しかし、このアルゴリズムはすでに認定され、幅広いPhilipsのモニタリングシステムで使用されているため、VPHのような専用の視覚化を開発することは、使いやすさとユーザーエンゲージメントを高め、最終的にアルゴリズムの真の臨床的価値を引き出すのに役立つでしょう。
参加者は無作為抽出ではなく、シミュレーションセッションに参加した医療専門家の利用可能性に基づいて募集されたため、若い、テクノロジーに友好的なサンプルに偏り、認識や経験に影響を与えた可能性があります。しかし、本研究は多施設・多職種の研究として行われ、異なる臨床現場や専門的役割からの多様な視点を取り入れたことで、結果の転移可能性（他の状況への適用可能性）を高めています。
今回の評価はVPHプロトタイプの最初の評価であるため、フィードバックは初期の印象を反映しています。将来的には、より複雑なシナリオベースのシミュレーション（例えば、複数対象者モニタリング状況）や、最終的には実際の臨床環境での評価、そしてより広範なVisual Patientプラットフォームへの完全な統合を探求することが求められます。
結論として、VPHは参加者に好意的に受け止められ、そのシンプルさ、明瞭さ、低い認知負荷、そして強力な視覚的手がかりが、人間中心設計の原則と一致していることが示されました。同時に、説明可能性、信頼性、そして従来のECG波形とVPHの組み合わせ使用に関する重要な考察が提起されました。これらの知見は、より複雑で臨床的に現実的な環境でのさらなる開発と評価を支持するものです。
用語集
- Visual Patient Avatar: 従来の対象者モニターのデータを動的アニメーションで表示し、バイタルサインの状況認識を高めるシステム概念。
- Visual Patient Heart (VPH): Visual Patient Avatarの心臓部分に、Philips社のST/ARアルゴリズムによる心臓データ（不整脈、STセグメント偏移など）を統合した視覚化システム。
- ST/ARアルゴリズム: Philips社の対象者モニターに搭載されている、心電図波形を自動分析し、不整脈や虚血性変化を検出する機能。
- 状況認識 (Situation Awareness): 特定の状況における重要な情報を正確に理解し、将来を予測する能力。医療現場では対象者の状態把握と迅速な意思決定に不可欠。
- 認知負荷 (Cognitive Load): 脳が情報を処理したり、タスクを実行したりするためにかかる精神的な労力や負担。
- 不整脈 (Arrhythmias): 心臓の拍動リズムが正常でなくなる状態。
- STセグメント偏移 (ST-segment deviations): 心電図のSTセグメント（心室の収縮と拡張の間を示す部分）が基準線からずれること。心筋虚血（心臓への血流不足）の兆候となる。
- 12誘導ECG: 心臓の電気的活動を記録する標準的な心電図検査方法で、12の異なる角度から心臓の状態を詳細に評価できる。
