AIが心臓病診断を変える？心筋SPECT画像における冠動脈疾患の自動検出

September 1, 2026 · 論文解説

🎧 この記事を音声で聴く（AI生成Podcast）

解説対象論文: Variational autoencoders can detect coronary artery disease in myocardial perfusion SPECT images
European Journal of Nuclear Medicine and Molecular Imaging｜被引用数: 0（2026年8月31日時点）

心臓の健康は私たちの生活の質に直結する重要なテーマです。中でも、冠動脈疾患（CAD）は心臓病の主要な原因の一つであり、その早期発見と適切な診断が極めて重要とされています。心筋灌流SPECT（MPS）は、心臓の血流の状態を画像化することでCADの診断に用いられる検査手法です。しかし、このMPS画像の評価には専門家の経験や、性別ごとに異なる正常データベースが必要となるなど、いくつかの課題がありました。本記事では、この課題にディープラーニングの一種である変分オートエンコーダ（VAE）がどのように立ち向かい、診断精度を向上させたのか、最新の研究論文を基に詳しく解説します。

研究サマリー（FINER & PICO）

Feasible実施可能性	既存の臨床画像と標準的なディープラーニング技術で実現可能。
Ethical倫理面	倫理委員会承認済み匿名データ使用、同意取得免除のオプトアウト方式。
Interesting面白さ	VAEによる正常画像生成と性差自動考慮という新規アプローチ。
Novel新規性	ディープラーニングによる画像生成を心筋灌流診断に応用。
Relevant切実さ	心臓病の早期診断精度向上と専門家の負担軽減に貢献。
Measurable測定可能性	CAD検出のAUC値とSSSとの比較で性能を定量評価。
Modifiable派生・改善	VAEモデルの層数やハイパーパラメータを調整し最適化。
Structured文章構造	訓練・検証データ、VAE構造、評価指標が明確に記述されている。
PICO / PECO対象・介入・比較・結果	P:心筋灌流SPECT画像における冠動脈疾患の対象者、I:VAEを用いた異常検出、C:従来の合計ストレススコア、O:CAD検出精度の向上と性差考慮の不要化。

はじめに：心臓の健康を守るSPECT検査とAIの可能性

どうも、Beyond the Pixelです。心臓の健康は私たちの生活の質に直結する重要なテーマです。中でも、冠動脈疾患（CAD）は心臓病の主要な原因の一つであり、その早期発見と適切な診断が極めて重要とされています。心筋灌流SPECT（MPS）は、心臓の血流の状態を画像化することでCADの診断に用いられる検査手法です。しかし、このMPS画像の評価には専門家の経験や、性別ごとに異なる正常データベースが必要となるなど、いくつかの課題がありました。本記事では、この課題にディープラーニングの一種である変分オートエンコーダ（VAE）がどのように立ち向かい、診断精度を向上させたのか、最新の研究論文を基に詳しく解説します。

変分オートエンコーダ（VAE）とは？医用画像における新たなアプローチ

変分オートエンコーダ（VAE）は、医用画像における異常検出に利用できるディープラーニングモデルです。この研究では、VAEが心筋灌流SPECT（MPS）画像中の異常を自動的に検出できるか、そしてその訓練および生成プロセスがどのように機能するかを検証することを目指しました。

具体的には、VAEは「エンコーダ」「潜在空間」「デコーダ」という3つの主要な部分から構成されます。エンコーダは入力された正常な心筋灌流画像の特徴を抽出し、それを「潜在空間」と呼ばれる圧縮された表現に変換します。この潜在空間では、データポイントの確率がガウス分布として表現されます。訓練中、VAEはこの潜在空間で正常な心筋灌流プロファイルの多様性を学習します。

そして、デコーダは潜在空間の表現から画像を再構築します。この際、たとえ入力画像に病変（異常な血流分布）が含まれていても、VAEは正常なプロファイルを学習しているため、合成された「正常な」参照画像を生成できます。この合成された正常画像と元の入力画像との違いを測定することで、異常な心筋灌流を自動的に特定できるという仕組みです。本研究では、生成画像と元画像の差をコサイン類似度という指標で評価しました。また、従来の評価方法である合計ストレススコア（SSS）も、性別ごとの正常データベースを用いて算出・比較しました。

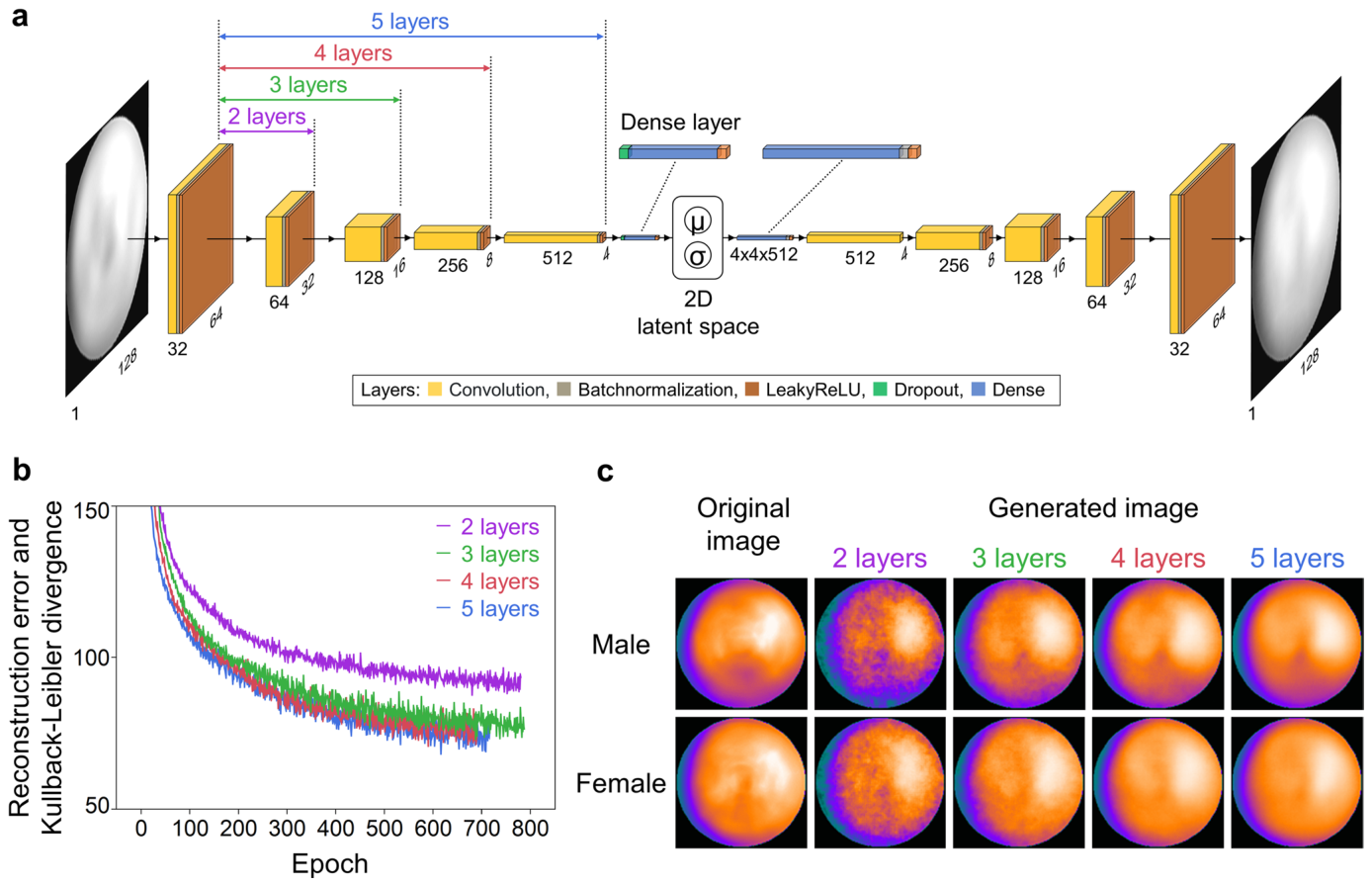

**Figure 1.** Fig. 1 VAE model to generate normal myocardial perfusion images.(a) Structure of convolutional VAE with five-encoder and decoder layers. (b) Training curves in four VAE models. (c) Original and generated解説: 図1は、正常な心筋灌流画像を生成するためのVAEモデルの構造を示しています。(a)は畳み込みVAEの5つのエンコーダ層とデコーダ層からなる構造、(b)は4つのVAEモデルにおける訓練カーブ（再構成誤差とカルバック・ライブラーダイバージェンスの損失値）、(c)は男性と女性対象者のオリジナル画像と4つのVAEモデルによって生成された画像を示しています。

研究方法：大規模データと最適化されたAIモデル

本研究では、極座標マップと呼ばれる形式のMPS画像を用いました。極座標マップは、三次元の心臓の灌流情報を二次元に変換したものです。

訓練データセットと検証データセット
VAEの訓練には、冠動脈疾患（CAD）がない対象者の極座標マップ画像が3,432枚（男性49%）使用されました。検証セットには111枚の極座標マップ画像（男性59%）が含まれ、そのうち43%が閉塞性CADを有していました。これらのデータセットは、金沢大学病院からの後方視的データと、日本核医学会のワーキンググループ（JSNM-WG）によって作成された日本人正常データベースが使用されました。

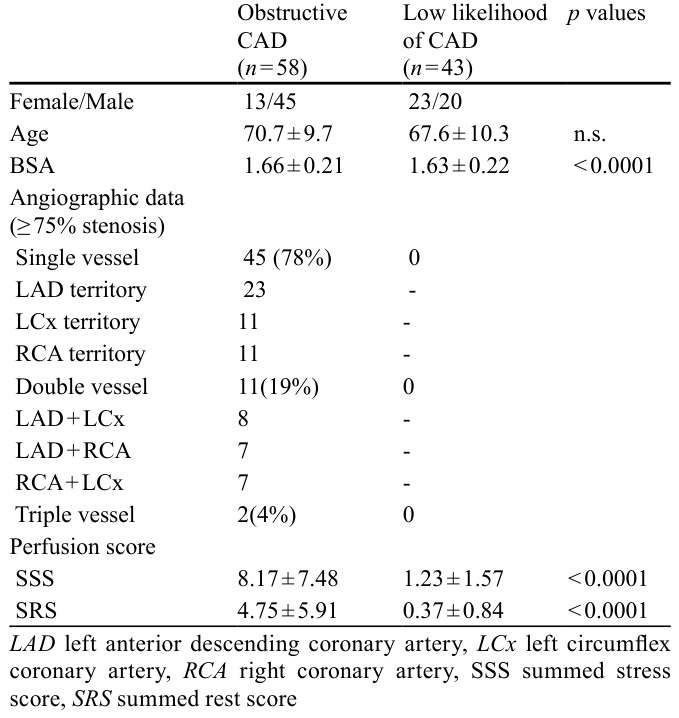

**Table 1.** Table 1 Characteristics of patients in test dataset解説: 表1は、試験データセットにおける対象者の特性を示しています。閉塞性冠動脈疾患（CAD）群（n=58）とCADの可能性が低い群（n=43）の間の、性別、年齢、体表面積（BSA）、血管造影データ（75%以上の狭窄）、灌流スコア（SSS、SRS）の比較が示されています。

SPECT画像の取得と処理
訓練データセットの画像は、異なるガンマカメラシステム（GCA9300A、PRISM 3000XP、Symbia T6）で取得されました。一方、試験データセットはSymbia T6で取得されました。すべての画像はストレス時と安静時の極座標マップとして自動生成され、必要に応じて手動で微調整が行われました。

VAEアーキテクチャの最適化
最適なVAEモデルを開発するため、研究者たちは標準的な畳み込みVAEアーキテクチャの2〜5層ユニットの層数、およびその他のハイパーパラメータ（密結合層の出力数、ドロップアウト率、学習率など）を最適化しました。訓練は、再構成誤差（MSE）とカルバック・ライブラー（KL）ダイバージェンスの合計として計算される損失値を監視し、改善が見られなくなるまで行われました。

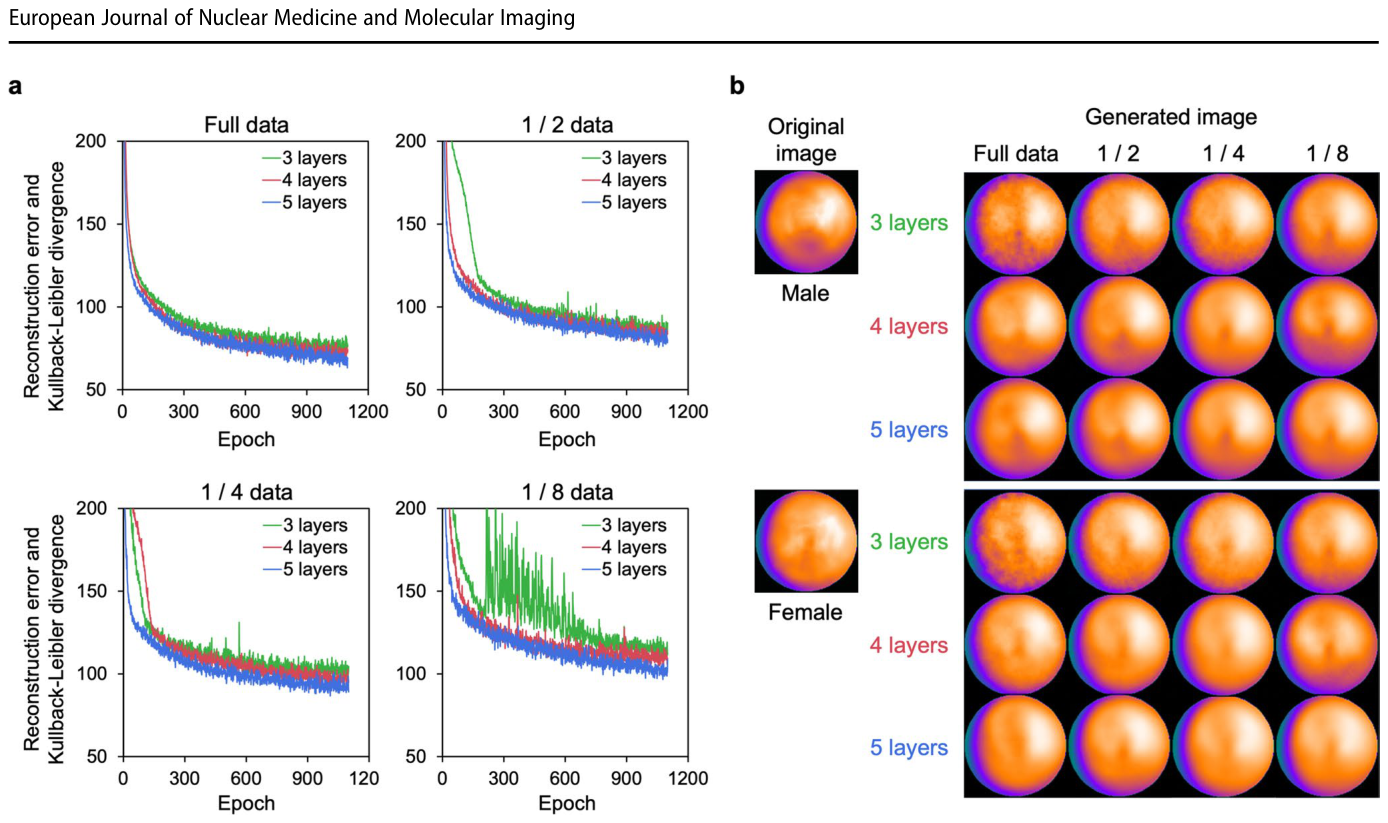

**Figure 2.** Fig. 2 Effects of sample size on training VAE models.(a) Curves of training datasets in four VAE models. (b) Original and generated images of male (upper) and female (lower) patients解説: 図2は、訓練データサイズがVAEモデルの訓練に与える影響を示しています。(a)は全データ、1/2、1/4、1/8サイズの訓練データセットにおける4つのVAEモデルの訓練曲線（損失値の推移）、(b)は男性（上段）と女性（下段）対象者のオリジナル画像と、異なるデータセットサイズで訓練された3層、4層、5層のVAEモデルによって生成された画像を示しています。

CAD検出とVAEの解釈
異常灌流の検出は、入力画像と生成された極座標マップ画像間の違いを計算することで行われました。違いの評価には、MSE、相互情報量（MI）、構造的類似度指標（SSIM）、ピーク信号対雑音比（PSNR）、Dice係数、コサイン類似度などの複数の指標が比較されました。その中で最も優れた性能を示したコサイン類似度について、受信者動作特性（ROC）曲線下面積（AUC）を用いてCAD検出能を評価し、従来の合計ストレススコア（SSS）と比較しました。

また、VAEの訓練および生成プロセスを解釈するため、訓練データセットにおける男性と女性のデータポイント分布が2次元潜在空間で可視化されました。潜在空間の個々のポイントをデコードして生成された極座標マップ画像を視覚的に評価し、従来の定量分析とも比較が行われました。

驚くべき結果：従来の診断を超えるAIの精度と性差への対応

この研究の主要な発見は、VAEモデルが極座標マップ画像における異常な心筋灌流分布の検出を大幅に改善したことです。VAEモデルは、従来のCAD検出方法を上回る性能を示しました。

CAD検出の性能
訓練されたVAEは、正常および病変のプロファイル、性差に関わらず、参照となる正常な極座標マップを生成することができました。CAD検出の受信者動作特性曲線下面積（AUC）は、コサイン類似度で0.89 ± 0.041、従来の合計ストレススコア（SSS）で0.81 ± 0.030でした。この結果は統計的に有意な差（p = 0.047）を示し、VAEベースのアプローチがSSSよりも優れていることを示しています。これは、VAEがMPS画像におけるCAD検出を向上させることを意味します。

**Figure 3.** Fig. 3 Detection of CAD using trained VAE models (a) AUC values for MSE, SSIM, dice coefficient, MI, PSNR, and cosine similarity in three-, four-, and five-layer models. (b) ROC curves comparison of cosine similarity and SSS. (c) Original and generated images of nor**解説:** 図3は、訓練済みVAEモデルを用いた冠動脈疾患（CAD）の検出性能を示しています。(a)は3層、4層、5層モデルにおけるMSE、SSIM、Dice係数、MI、PSNR、コサイン類似度のAUC値、(b)はコサイン類似度とSSS（合計ストレススコア）のROC曲線の比較、(c)は正常な女性対象者（上段）と前壁虚血のある女性対象者（下段）のオリジナル画像、VAEで生成された画像、およびその差分画像を示しています。

潜在空間における学習の解釈
VAEは、潜在空間において正常な男性と女性の心筋灌流分布の特性を学習していることが示されました。潜在空間内のデータポイントの分布を視覚化すると、男性と女性のデータポイントは部分的に重なり合っていましたが、それぞれ中心から左右に分布していました。これは、VAEが性別に関連する心筋灌流分布の差異を潜在的に表現していることを示唆しています。

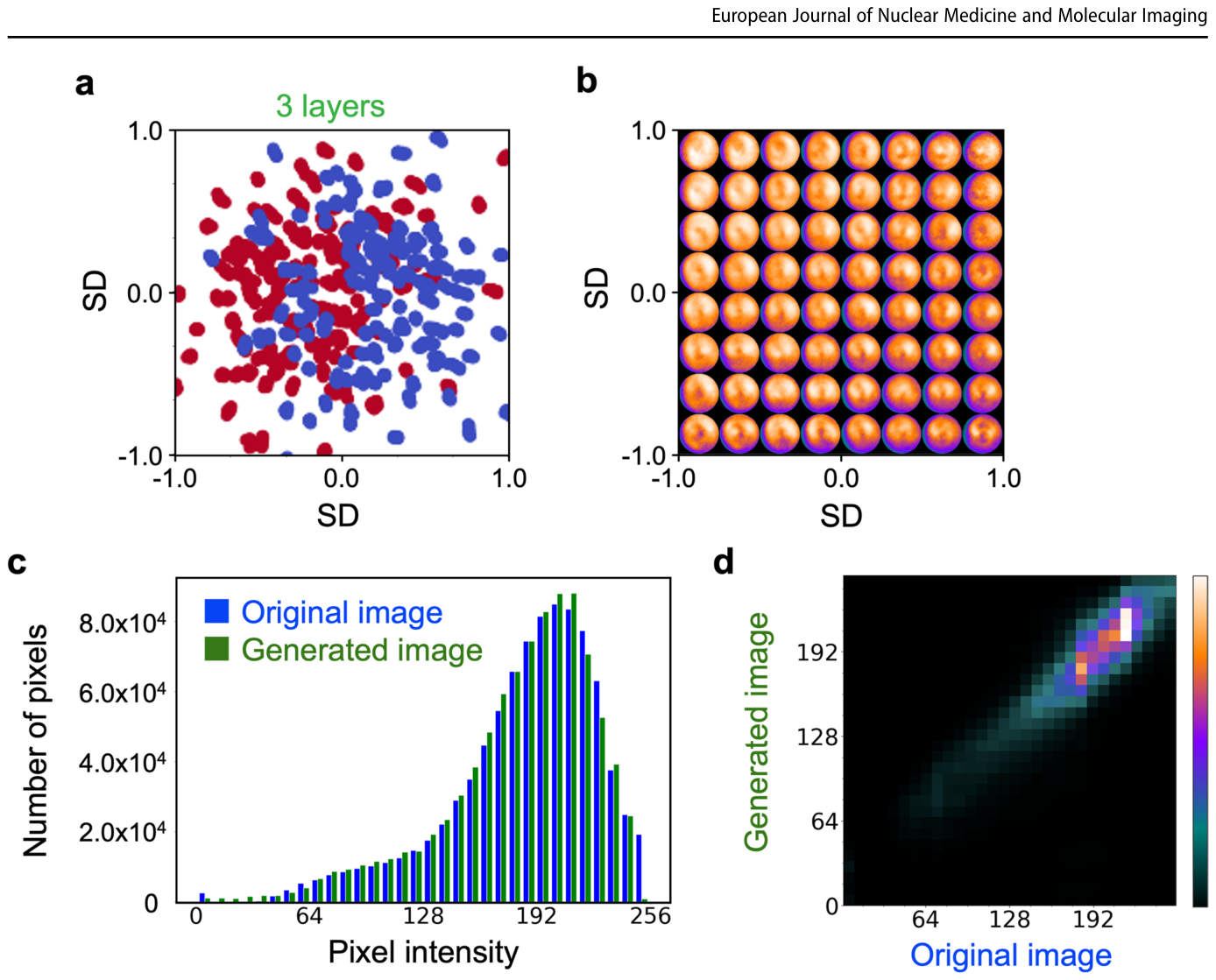

**Figure 4.** Fig. 4 Interpreted VAE model in MPS image analysis (a) Visualization of latent space distribution in males (blue) and females (red). (b) Polar map representation derived from the latent space. (c) Histograms of original (blue) and generated (green) pixels in patients with normal解説: 図4は、MPS画像分析におけるVAEモデルの解釈を示しています。(a)は男性（青）と女性（赤）の潜在空間分布の視覚化、(b)は潜在空間から導出された極座標マップ表現、(c)は正常分布を持つ対象者のオリジナルと生成された画素のヒストグラム、(d)はオリジナルと生成された画素値の同時分布を2Dヒストグラムで視覚化したものです。

さらに、生成された極座標マップは、潜在空間の左上隅で均一な心筋灌流を示し、右下隅で下壁の灌流が低下しているように見えるなど、男性と女性の正常な心筋灌流分布のプロファイルに対応していました。これにより、従来の分析で必要とされていた性別ごとの正常データベースの決定が不要となる可能性が示されました。

画像生成の品質
VAEによって生成された参照正常極座標マップは、元の画像が正常であっても病変を含んでいても、安定した品質で生成されました。これにより、異常灌流は生成された正常な参照画像と元の画像との差を計算することで、より明確に識別できるようになりました。特に、虚血性病変のある対象者の画像では、VAEが合成的な正常灌流分布を生成し、その差分画像によって虚血領域が鮮明に描出されました。

研究の限界と今後の展望：AI診断の未来に向けて

本研究は画期的な成果をもたらしましたが、いくつかの限界も存在します。まず、本研究では元のSPECT画像ではなく、二次元の極座標マップ画像のみを使用しました。心筋灌流の診断は、極座標マップだけでなく、三次元の元のSPECT画像に基づいて行われることも多いため、極座標マップへの変換によって空間情報の一部が失われる可能性があります。将来の研究では、元のSPECT画像を直接学習するVAEの診断性能を評価することが重要となるでしょう。また、極座標マップと元のSPECT画像を統合するVAEベースのフレームワークは、より包括的な分析を提供する可能性があります。

第二に、訓練データのサンプルサイズを最適化しておらず、生成された極座標マップ画像の臨床的妥当性は評価されていません。VAEによって生成された合成正常灌流分布のさらなる臨床的検証が必要です。

第三に、すべての極座標マップ画像はフィルタ逆投影法（FBP）という画像再構成法で再構成されました。そのため、より高度な再構成法である逐次近似法（OSEM）を用いた画像への適用性はまだ明らかではありません。

さらに、異なるガンマカメラシステム、画像取得プロトコル、再構成方法、異なる放射性トレーサー（例：123I標識トレーサー）が画像特性に影響を与える可能性があり、VAEの性能に影響を与える可能性があります。将来的には、これらの多様な条件に対応できるよう、より大規模で多様な訓練データセットを用いた研究が求められます。これらの課題を克服することで、VAEは医用画像診断においてさらに強力なツールとなるでしょう。

まとめ

今回の研究は、畳み込み変分オートエンコーダ（VAE）が心筋灌流SPECT（MPS）画像における冠動脈疾患（CAD）検出を改善できることを示しました。VAEは、正常な男性と女性の心筋灌流分布の特性を潜在空間で自動的に学習し、性別固有の正常灌流分布を生成された極座標マップ画像で推定できることが明らかになりました。

このVAEベースのアプローチは、CAD検出の精度向上に貢献し、従来の診断で必要とされていた性別ごとの心筋灌流特性を考慮する必要性を排除できる可能性を秘めています。AI技術の進歩が、心臓病診断の未来を大きく変えるかもしれません。

用語集

冠動脈疾患 (CAD): 心臓の筋肉に血液を送る冠動脈が狭くなったり詰まったりする病気。
心筋灌流SPECT (MPS): 心臓の血流（灌流）の状態を画像化する核医学検査の一種。
変分オートエンコーダ (VAE): ディープラーニングの一種で、入力データの潜在的な特徴を学習し、その特徴から新たな画像を生成できるモデル。
極座標マップ: 心筋灌流SPECT画像で、心臓の三次元情報を二次元の円形マップに表現したもの。
エンコーダ: VAEの一部で、入力画像を圧縮し、その特徴を潜在空間に変換する役割を持つ。
潜在空間: VAE内で、入力データの主要な特徴が抽象化され、低次元で表現される空間。
デコーダ: VAEの一部で、潜在空間の特徴表現から画像を再構築する役割を持つ。
コサイン類似度: 二つのベクトル（ここでは画像の画素値）の類似度を角度のコサインで測る指標。値が大きいほど類似度が高い。
合計ストレススコア (SSS): 心筋灌流SPECT画像診断で用いられる、ストレス時の血流異常の程度を数値化した指標。
受信者動作特性 (ROC) 曲線: 診断モデルの性能を評価するために用いられるグラフで、感度と特異度の関係を示す。
AUC (Area Under the Curve): ROC曲線の下の面積。値が1に近いほど、その診断モデルの性能が高いことを示す。
QPS (Quantitative Perfusion SPECT): 心筋灌流SPECT画像を定量的に解析するためのソフトウェア。
JSNM-WG (Japanese Society of Nuclear Medicine working group): 日本核医学会ワーキンググループが作成した、日本人に特化した心筋灌流の正常データベース。
CAG (Coronary Angiography): 冠動脈の狭窄や閉塞を評価するために行われるX線造影検査。
SPECT (Single-Photon Emission Computed Tomography): 放射性医薬品を用いて、体内からのガンマ線を検出し、三次元画像を作成する核医学検査。
99mTc-sestamibi (MIBI) / 99mTc-tetrofosmin (TF): 心筋灌流SPECT検査で心臓の血流を追跡するために用いられる放射性医薬品。
フィルタ逆投影法 (FBP): SPECT画像再構成の古典的な方法の一つ。画像を素早く再構成できるが、ノイズの影響を受けやすい。
MSE (Mean Square Error): 予測値と実際の値の差の二乗平均。画像比較では画素値の差の指標となる。
MI (Mutual Information): 二つの確率変数がどれだけ相互に情報を含んでいるかを示す指標。
SSIM (Structural Similarity Index Measure): 画像の明るさ、コントラスト、構造の3要素に基づき、2つの画像の類似度を評価する指標。
PSNR (Peak Signal-to-Noise Ratio): 画像の品質を評価する指標で、元の信号に対するノイズの比率を示す。
Dice係数: 画像セグメンテーション（領域分割）の評価によく使われる、2つの領域の重なり度合いを示す指標。
Leaky ReLU (Leaky Rectified Linear Unit): ニューラルネットワークで使われる活性化関数の一種。負の値でもわずかな傾きを持つことで勾配消失問題を軽減する。
Hyperband: ハイパーパラメータ最適化手法の一つで、複数のモデルを並行して訓練し、性能の低いものを早期に停止することで効率を高める。
Epoch: ニューラルネットワークの訓練において、訓練データセット全体を一度学習するサイクルのこと。
Kullback-Leibler (KL) divergence: 二つの確率分布がどれだけ異なるかを示す指標。VAEの損失関数の一部として用いられる。
